带可变角度叶片的风力涡轮机结构设计

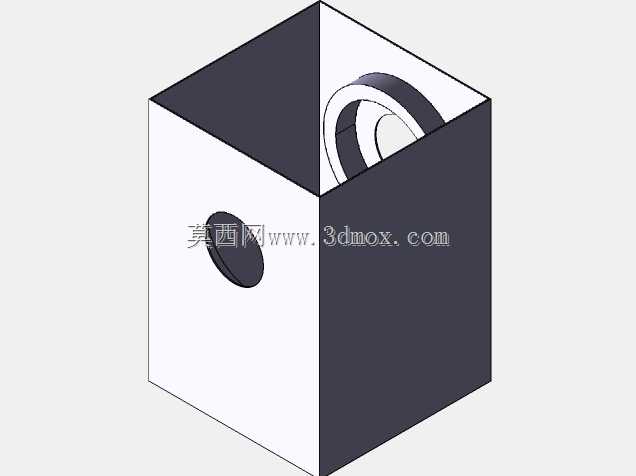

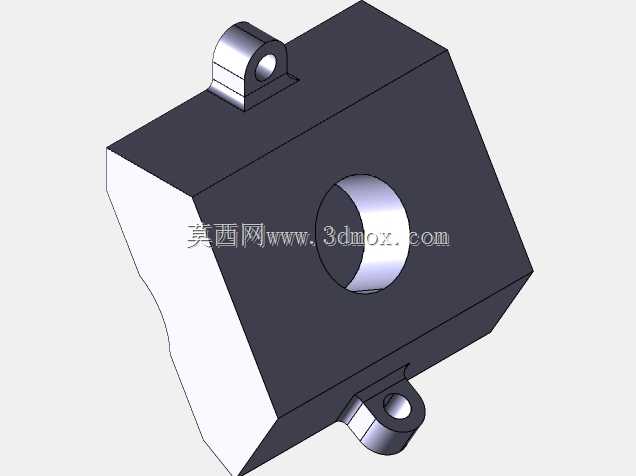

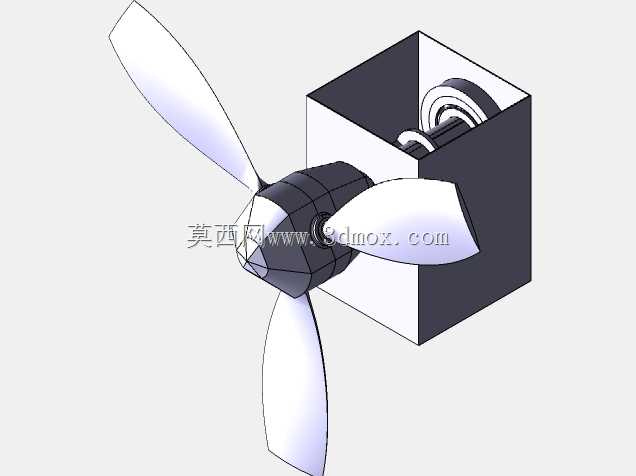

　　在分布式风能利用场景中，常规定桨距风力涡轮机面对风速波动较大的工况时，风能捕获效率波动明显，低风速下启动扭矩不足，高风速下又容易出现过载失速的问题，这款带可变角度叶片的风力涡轮机结构，正是针对这类实际工况痛点完成的结构设计。从整体结构布局来看，该涡轮机采用三叶片前置布局，叶片根部与轮毂内的变角度调节机构直接连接，轮毂后侧衔接齿轮传动腔体，整个传动腔体采用半封闭箱式结构，既可以为内部传动齿轮组提供防护，避免户外沙尘、雨水侵入啮合面造成磨损，也可以作为整机安装的定位基准，安装法兰面设置在腔体后侧，可直接对接塔架顶端的回转支撑结构，安装边界的定位孔采用圆周均布设计，适配多数中小型风电塔架的通用安装接口，

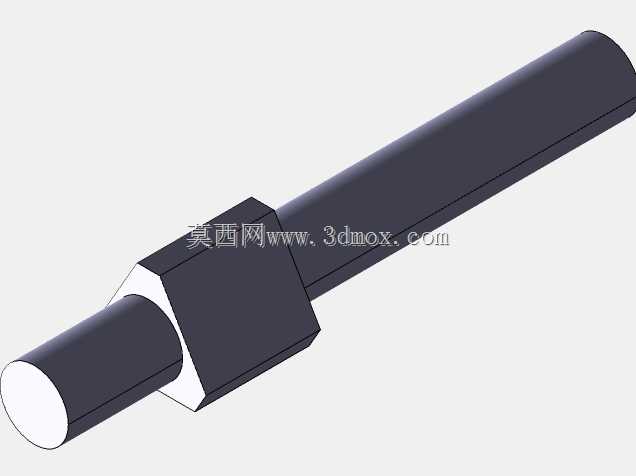

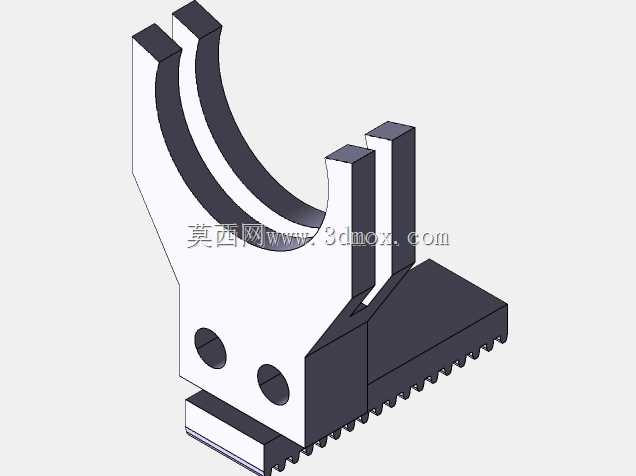

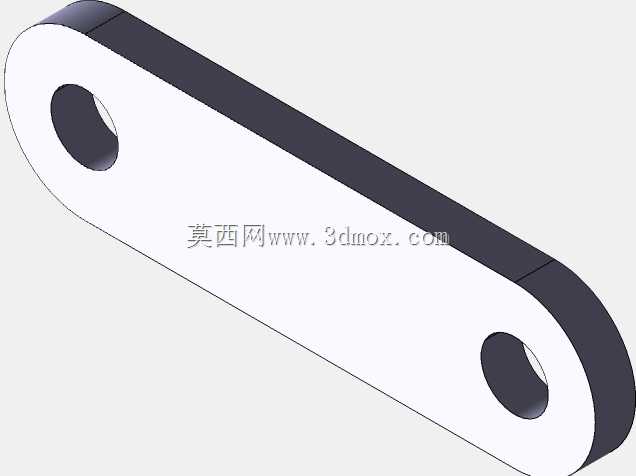

　　无需额外制作转接法兰即可完成现场装配。叶片的变角度调节机构采用内置连杆传动结构，每支叶片的根部转轴通过曲柄连杆与腔体内的同步调节盘连接，调节盘的轴向位移可同步带动三支叶片绕自身轴线转动，实现桨距角的同步调整，这种结构相比单叶片独立调节的设计，零部件数量更少，传动链更短，后期维护时仅需对同步盘的驱动端进行校准即可，大幅降低了户外运维的工作量。在实际运行过程中，当来流风速处于启动阈值区间时，叶片角度调整至最大迎角位置，提升叶片的受风扭矩，保证整机在低风速下即可顺利启动，带动传动齿轮组运转；当风速超过额定工作区间时，调节盘带动叶片角度向顺桨方向转动，减小叶片受风面的有效迎角，降低风轮整体转速，避免传动系统超速过载，

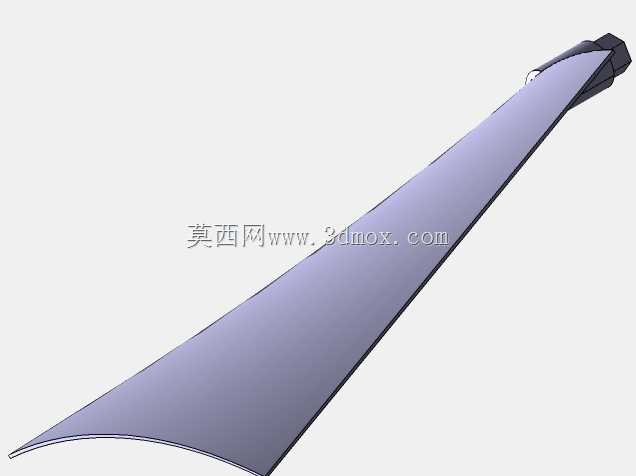

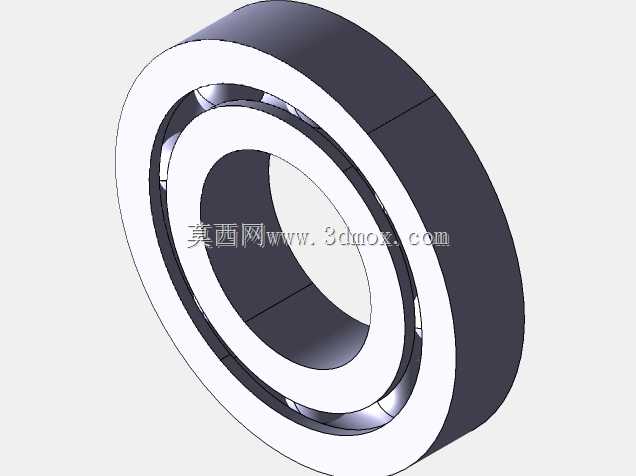

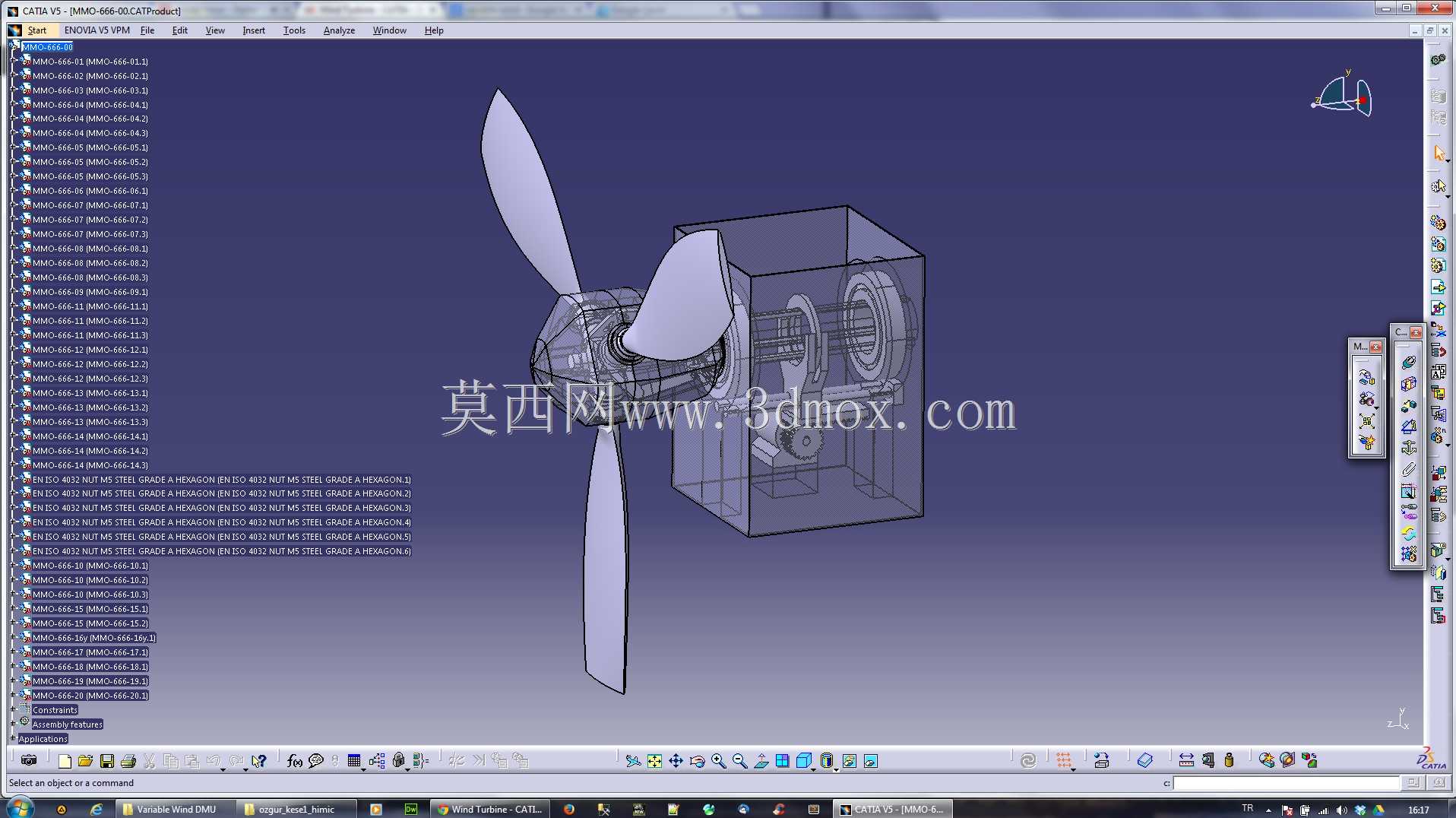

　　无需额外加装机械刹车结构即可实现被动转速控制，提升了整机在复杂风况下的运行可靠性。传动腔体内部采用两级圆柱齿轮减速结构，输入轴直接与轮毂连接，输出轴可对接发电机或者其他动力负载，齿轮组的支撑轴承采用内嵌式安装位，轴承座与腔体为一体化结构，相比分体式轴承座的设计，装配时的同轴度更容易保证，运转过程中的齿轮啮合间隙更稳定，可有效降低长期运转后的齿轮磨损速率。从建模的结构细节来看，叶片的翼型采用低速高升阻比截面，从叶根到叶尖的截面弦长逐步收窄，扭转角随叶片半径变化做线性过渡，保证不同半径位置的叶片截面都处于最优攻角区间，提升风能利用效率；叶片与轮毂的连接位置设置有定位止口，装配时可快速定位叶片的初始安装角度，

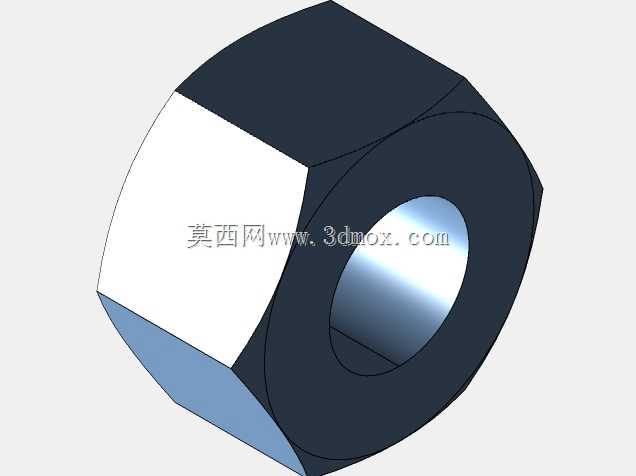

　　减少装配过程中的角度校准工作量。整个结构的运动逻辑经过运动学仿真验证，变角度调节过程中三支叶片的转动角度偏差控制在极小范围内，不会出现因角度不同步造成的风轮动平衡失衡问题，传动齿轮组的啮合传动过程无干涉，各运动部件的预留间隙满足热胀冷缩的工况需求，可在-20℃到60℃的环境温度区间内稳定运行。这类结构不仅可用于中小型离网型风力发电场景，也可经过适配改造用于风光互补路灯、牧区小型供电系统、海岛分布式供电站点等场景，相比同功率等级的定桨距涡轮机，年平均发电量可提升15%以上，同时整机的过载耐受能力更强，极端大风天气下的结构损坏风险更低。在结构设计过程中，充分考虑了零部件的加工工艺性，腔体结构采用规则的矩形外形，可通过常规铣削加工完成，无需复杂的五轴加工工序；叶片模型预留了模具分型面位置，后续批量生产时可直接基于该模型开模制作复合材料叶片，降低量产阶段的工艺改造成本；所有连接螺栓均采用标准件规格，现场装配和后期更换时无需定制特殊紧固件，进一步降低了全生命周期的使用成本。
