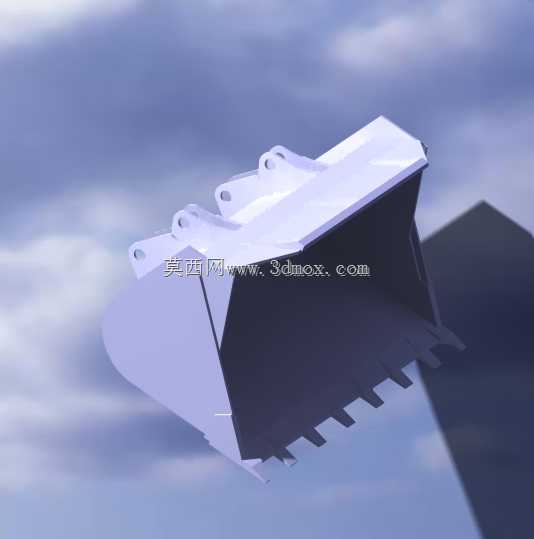

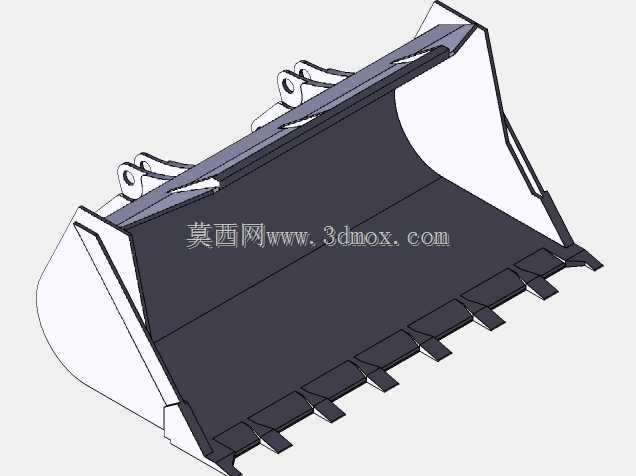

反铲装载机铲斗作业工作装置结构

　　该铲斗作为反铲装载机前端核心作业属具，主要适配中小型轮式装载机的装载作业工况，也可兼容反铲作业模式下的轻度挖掘作业场景，常见于散料堆场转运、土石方工地表层剥离、市政工程路基整平、厂区物料周转等作业场景，承担散状物料的铲装、承载、倾卸作业，也可应对轻度的硬土、碎石层铲掘工况，是装载机完成作业循环的核心执行部件。从结构设计逻辑来看，该铲斗采用经典的弧形斗背结构，斗壁曲面采用等强度变曲率设计，在物料切入阶段可降低铲入阻力，在物料举升过程中可避免物料沿斗壁向后滑落，同时曲面结构可分散铲掘工况下的冲击载荷，避免应力集中导致的斗体开裂。斗唇部位采用加厚耐磨板设计，斗齿采用分体式安装结构，每个斗齿对应独立的齿座焊接在斗唇前缘，

　　斗齿磨损后可单独快速更换，无需整体切割斗唇，大幅降低现场维护成本，斗齿的排布间距经过匹配计算，可在碎石、硬土工况下实现分块破岩切入，降低整机的插入阻力，减少轮胎打滑损耗。斗体上部设置有两组对称的铰接耳板，耳板孔位同轴度公差控制在0.2mm以内，用于与装载机动臂前端的销轴连接，耳板部位采用双层钢板补强结构，可承受举升、偏载工况下的交变载荷，避免耳板撕裂；耳板旁侧设置有转斗油缸连杆铰接座，用于连接摇臂连杆机构，匹配整机的转斗液压系统，实现铲斗的收斗、卸料动作，铰接座的孔位中心距严格匹配对应吨位装载机的连杆机构尺寸，安装后可保证收斗角与卸料角符合整机作业参数要求，不会出现收斗不足掉料、卸料角不足残留物料的问题。从安装边界尺寸来看，

　　该铲斗的斗宽适配1.5-2吨级轮式装载机的轮距参数，安装后铲斗两侧边缘超出轮胎宽度约50mm，可保证作业时轮胎不会刮蹭作业面，同时避免散料洒落至轮胎行驶轨迹上造成轮胎磨损；斗容参数匹配该吨位装载机的举升载荷上限，不会出现超载导致的整机翘尾、液压系统过载问题。斗体侧壁采用加厚钢板焊接，侧壁前缘延伸至斗齿侧部，可在铲装作业时避免物料从两侧泄漏，同时可对斗唇形成侧向支撑，提升偏载工况下的结构强度。斗体底部设置有耐磨护板，在铲斗放平作业时，护板直接与地面接触，避免斗底母材直接磨损，护板采用沉头螺栓固定，磨损后可快速更换。在实际作业过程中，该铲斗的设计充分考虑了不同工况的适配性：在散料如砂石、煤炭、粮食等物料铲装时，

　　弧形斗壁可保证物料快速充盈斗腔，充盈系数可达0.9以上，作业效率更高；在硬土、碎石工况作业时，加厚斗唇与分体式斗齿可有效切入物料层，斗体的高强度结构可承受冲击载荷，不会出现斗体变形问题。设计过程中对铰接部位的载荷传递路径做了优化，所有焊接部位均采用坡口满焊工艺，关键受力部位增加角焊补强，焊接后进行去应力处理，避免长期交变载荷下焊缝开裂。同时该铲斗的铰接销轴采用防尘密封结构，可在多粉尘的作业环境下避免泥沙进入铰接孔磨损销轴与轴套，延长铰接部件的使用寿命。在安装匹配性上，该铲斗的所有铰接孔尺寸、耳板间距均严格对应通用中小型装载机的连接尺寸，无需对动臂、连杆结构做二次修改即可直接换装，换装时仅需拆除原有销轴，对准耳板孔位穿入销轴并锁定即可完成安装，现场换装时间可控制在1小时以内，适配工地快速切换属具的作业需求。
