带多安装孔的异形折弯金属支撑构件

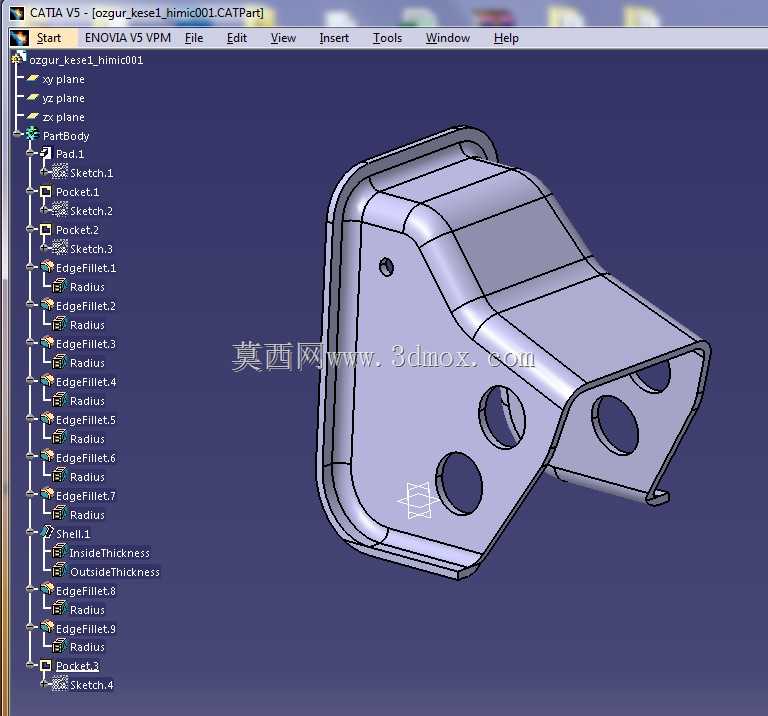

　　这类异形折弯支撑构件，常见于商用车底盘附件安装、小型动力设备外围组件固定、工业自动化线旁侧附件挂载等场景，核心作用是在两个存在空间夹角的安装面之间，实现刚性连接与载荷传递，同时预留的通孔可完成管线穿过、附属件定位等附加功能。从结构形态来看，该构件采用一体化钣金折弯成型工艺，主体为带弯折角度的盒状腔体结构，边缘做了均匀的圆角过渡处理，既可以避免钣金锐边造成装配划伤，也能通过圆角分散折弯处的应力集中，提升构件在交变载荷下的抗疲劳性能。构件的大平面安装侧设置了定位小孔，用于装配时的初定位，防止打紧连接螺栓时构件出现移位，相邻的两个垂直面上分别开设了不同直径的圆形通孔，大直径孔主要用于穿过大规格线束、管路或者作为销轴连接的过孔，

　　小直径孔则用于螺栓紧固或者小规格管线的固定。设计这类构件时，首先要确认两端安装面的空间夹角，根据实际安装空间的边界限制，确定折弯段的长度与腔体的深度，避免构件安装后与周边其他零部件发生运动干涉。建模过程中需要先绘制安装基准面的轮廓草图，通过多段折弯特征生成主体腔体，再逐一添加安装孔特征，最后对所有锐边添加等半径的圆角特征，同时要核算钣金的展开尺寸，预留折弯工艺的回弹补偿量，确保实际冲压折弯后的成品尺寸符合装配公差要求。从安装边界来看，该构件的安装贴合面为平面结构，不需要额外的适配加工，可直接通过螺栓与安装基体锁紧，构件的外轮廓无突出的尖角结构，在狭小的装配空间内也能顺利完成就位，不需要额外调整周边部件的位置。这类构件在实际使用中，

　　主要承受垂直于安装面的静载荷以及设备运行时产生的小幅振动载荷，因此在结构设计时，腔体的折弯边高度经过了针对性核算，既保证足够的结构刚性，避免长期受载出现变形，也不会过度增加材料用量提升成本。构件表面无需额外做复杂的表面处理，常规的电泳防锈处理即可满足多数工业场景的使用需求，如果用于腐蚀环境较强的场景，可在成型后增加镀锌或者喷塑工序提升耐蚀性能。在装配流程中，这类支撑件通常作为中间连接载体，先将其固定在主安装基体上，再将需要挂载的附属部件通过对应的安装孔固定在构件上，能够有效降低附属部件的安装难度，同时减少主基体上的开孔数量，保证主基体的结构强度。建模时需要注意各个安装孔的位置公差，尤其是跨折弯面的孔位同轴度要求，需要在草图绘制阶段就做好尺寸链核算，避免折弯后孔位偏移导致装配时螺栓无法顺利穿过。另外，构件的折弯内圆角半径需要匹配所选板材的厚度，避免圆角过小造成折弯处出现开裂，圆角过大则会导致安装面贴合不严，影响连接的刚性。
