这类带多安装孔的弯折金属支架,在商用车底盘附件固定、小型工业设备内部组件挂载场景里应用十分普遍,日常做结构配套时经常会碰到类似的安装需求——既要保证挂载部件的固定牢靠,又要在有限的安装空间里避让周边管线、运动部件,同时还要控制零件自身重量,避免给整体设备增加不必要的载荷。从实际使用场景来看,这类支架通常承担两个核心功能:一是作为中间转接件,把形状不规则、无法直接固定在主体框架上的功能部件,比如小型阀组、线束固定座、传感器安装架这类零件,稳定连接到设备主结构上;二是通过自身的弯折造型形成一定的结构强度,抵消设备运行过程中产生的振动、冲击载荷,避免连接部位出现应力断裂或者松动移位。

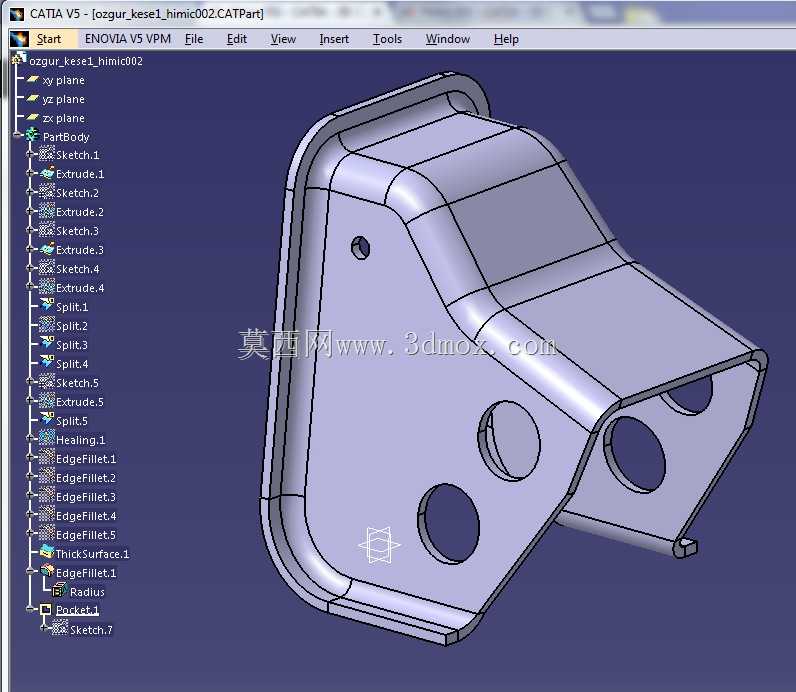

设计这类支架的时候,首先要明确的是安装边界约束:支架的贴装基准面必须完全贴合主结构的安装平面,不能出现翘曲、虚贴的情况,所以基准侧的翻边圆角、折弯半径都要匹配钣金冲压的工艺要求,不能出现过小的折弯半径导致板材开裂,也不能因为圆角过大导致安装面贴合面积不足。从结构上看,这个支架采用了一体化冲压弯折的成型方式,没有额外的焊接拼接部位,整体刚性更好,长期受振动载荷也不会出现焊缝开裂的问题。侧面分布的三个不同孔径的圆孔,各自承担不同的功能:靠近折弯根部的小孔是定位销孔,装配时先穿定位销确定支架的安装位置,避免打紧螺栓时支架移位;中间两个大尺寸圆孔是主安装孔,用来穿装固定螺栓挂载对应的功能部件,孔位的中心距公差要控制在±0.1mm以内,保证和被固定部件的安装孔位完全对中,避免强行装配产生内应力。支架边缘做了等半径的圆角过渡,一方面是去除冲压后的锐边,避免装配时划伤操作人员或者损坏周边的线束胶管,另一方面也能减少边缘的应力集中,提升支架的抗疲劳强度。
在确定外形尺寸的时候,要先核算挂载部件的重量和运行时的冲击系数,选择对应厚度的板材——如果挂载重量在5kg以内,常规1.5mm厚的冷轧钢板冲压成型后做喷塑处理就能满足强度要求;如果挂载部件重量更大或者设备振动幅度较强,就要适当增加板材厚度,或者在折弯处增加加强压筋,进一步提升结构刚性。安装孔的位置要避开折弯的变形区,通常孔边缘到折弯线的距离要大于1.5倍板材厚度,避免折弯时孔位被拉扯变形。另外支架的开放式腔体造型,一方面是为了避让被固定部件的突出结构,给部件的装配留出足够的操作空间,另一方面也能减少材料用量,降低零件自重,同时不会过多损失结构强度。实际装配的时候,先通过定位孔把支架预固定在主结构上,确认位置无误后打紧基准面的固定螺栓,再把需要挂载的部件对准支架上的安装孔,穿装螺栓并按规定扭矩打紧,最后还要检查支架和周边运动部件的间隙,保证设备运行过程中不会出现干涉摩擦。这类支架的结构看似简单,但每一处折弯角度、孔位分布、圆角大小都要结合实际装配需求和工艺可行性调整,很多新手设计时容易忽略折弯半径对安装面的影响,或者孔位距离折弯线太近导致加工时零件报废,实际建模时要提前把冲压工艺的约束考虑进去,才能保证设计出的零件能顺利批量生产,同时满足现场使用的强度和装配要求。
