移动式磁吸附拾取作业小车结构设计

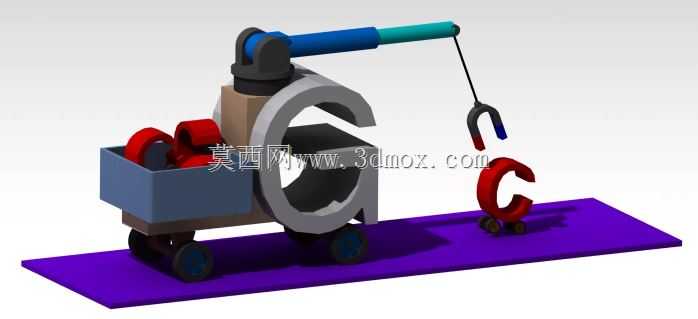

　　该设备针对车间零散铁磁性工件的短距离转运、工位间物料拾取场景设计，替代传统人工弯腰拾取、手动搬运的作业模式，尤其适配机加工车间散落的小型钢件、冲压边角料、装配工位铁制小零件的归集转运作业，也可用于仓储环节小型铁制货品的移位堆垛，作业半径覆盖以设备停靠点为中心的3米范围，无需额外铺设轨道，依靠底部脚轮可在平整环氧地坪、硬化水泥地面灵活移动，转场无需额外吊装辅助。设备整体采用轮式移动底盘加回转吊臂的结构布局，底盘上部设置配重腔体，可根据日常拾取工件的最大重量填充配重块，避免满负载拾取时出现整机倾翻风险，底盘框架采用矩形钢管焊接成型，预留了蓄电池安装位与液压动力单元的安装空间，吊臂根部通过回转支承与底盘机架连接，

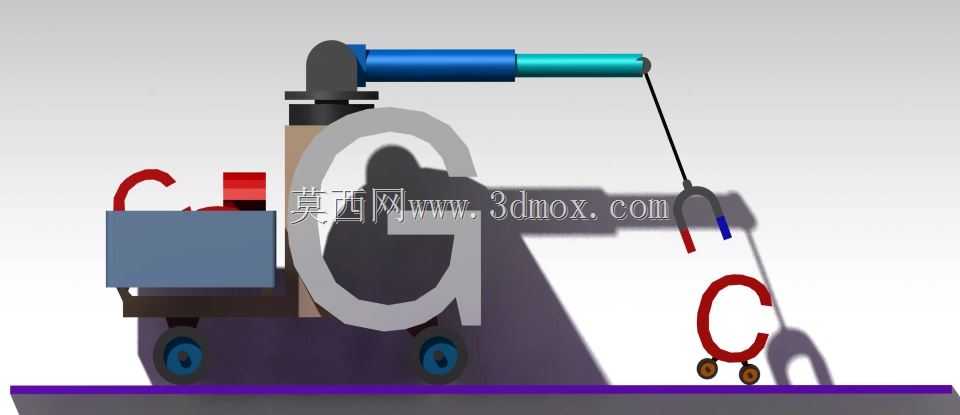

　　可实现360度水平方向回转，吊臂采用伸缩式套筒结构，内置直线驱动部件，可根据拾取点的距离调整臂架伸出长度，臂架末端通过柔性吊索连接永磁吸附吊具，吊具采用U型磁体结构，吸附面贴合工件轮廓时可产生稳定磁吸力，无需持续供电即可保持吸附状态，卸料时通过拨杆切换磁路即可消磁释放工件，避免断电坠物的安全隐患。从设计逻辑上看，该设备优先平衡了作业灵活性与负载能力的关系，没有盲目追求大负载参数，而是聚焦10kg以内小型铁磁性工件的高频拾取需求，将整机自重控制在合理区间，保证单人即可推动转场；臂架的俯仰角度通过液压阻尼部件支撑，可在0到60度范围内任意悬停，操作人员拉动吊具即可调整拾取高度，无需额外操作控制手柄，降低操作复杂度。安装边界方面，

　　设备整机收拢状态下长度不超过1.2米，宽度不超过0.7米，高度不超过1.5米，可顺利通过车间常规宽度的人行通道与设备间的狭窄空隙，底部脚轮采用聚氨酯材质，不会划伤车间地坪表面，前轮设置万向刹车结构，停靠作业时可踩下刹车锁定底盘位置，避免吊臂回转时整机移位。吊具与吊索的连接位置设置了万向旋转接头，拾取工件时可自动调整吊具角度，贴合工件表面，避免因吸附面倾斜导致吸力不足滑落；底盘前部设置有小型置物台，可临时放置拾取后的工件，或者收纳常用的作业工具，减少往返置物架的频次。在结构细节处理上，吊臂的伸缩段设置有耐磨导向套，长期伸缩作业不会出现臂架晃动偏移，回转支承的位置设置有防尘密封圈，避免车间内的金属粉尘进入回转间隙造成卡滞，

　　磁吊具的吸附面做了倒角处理，靠近工件时可顺利滑入工件底部，不会因棱角磕碰损伤工件表面。不同于大型起重设备需要固定安装、专职人员操作，该设备的操作门槛极低，普通车间作业人员经过简单说明即可上手使用，针对小重量、高频次的铁磁性物料拾取场景，可大幅降低作业人员的劳动强度，减少弯腰拾取动作带来的职业损伤，同时相比全自动化的拾取机械手，该设备的结构简单，维护成本极低，没有复杂的电控系统，日常仅需定期给回转部位加注润滑脂、检查脚轮磨损情况即可，适合中小机加工车间、五金装配车间、钢材仓储网点这类没有配置大型自动化物料转运设备的场景使用。
