流线型干线客运轨道车辆外观结构设计

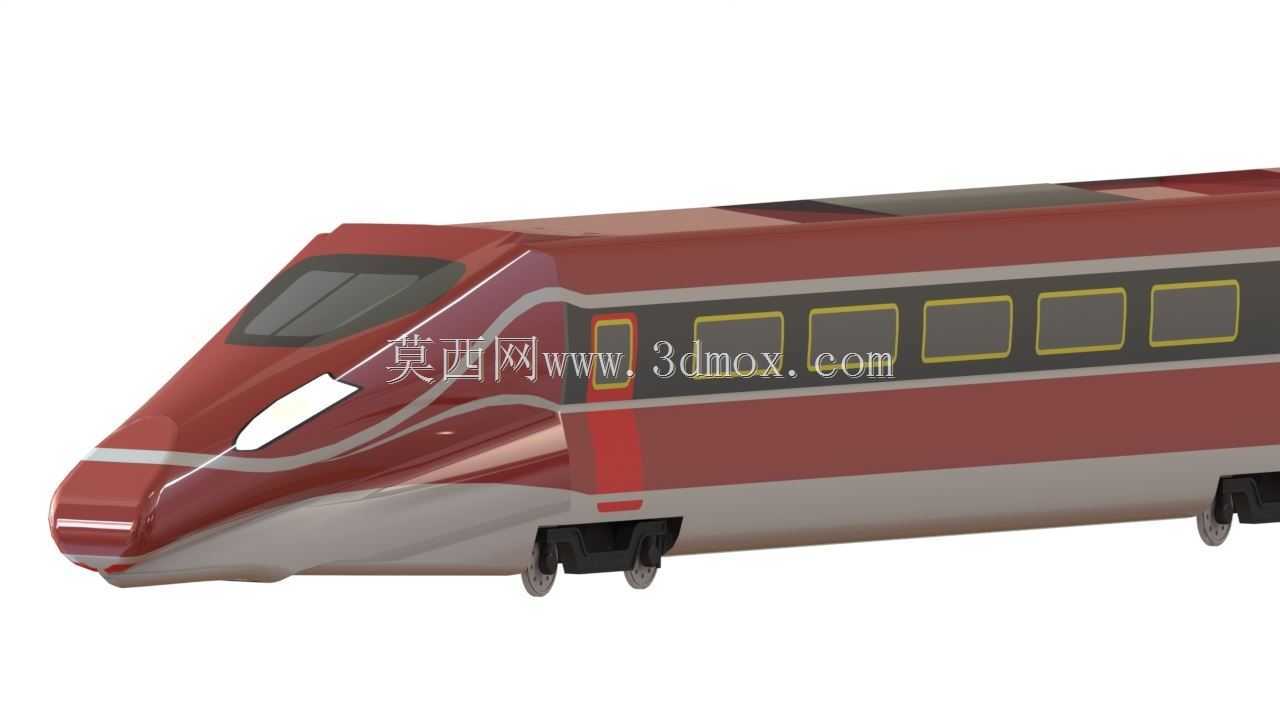

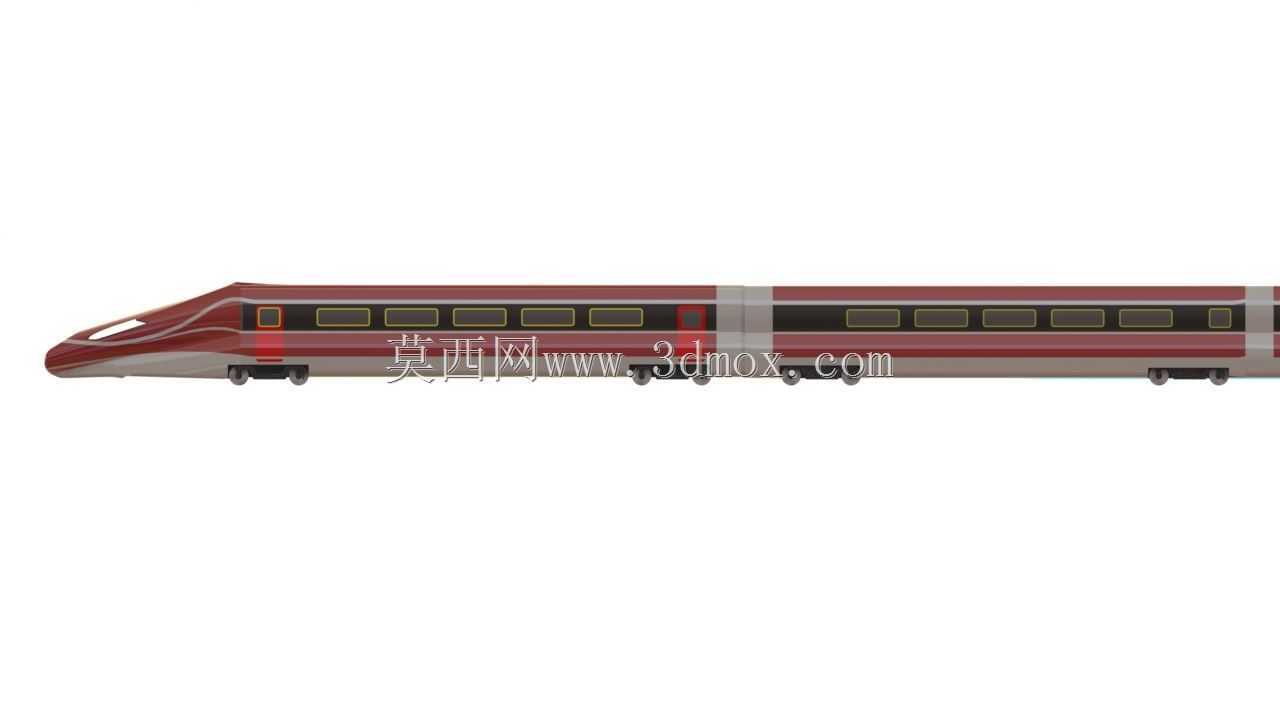

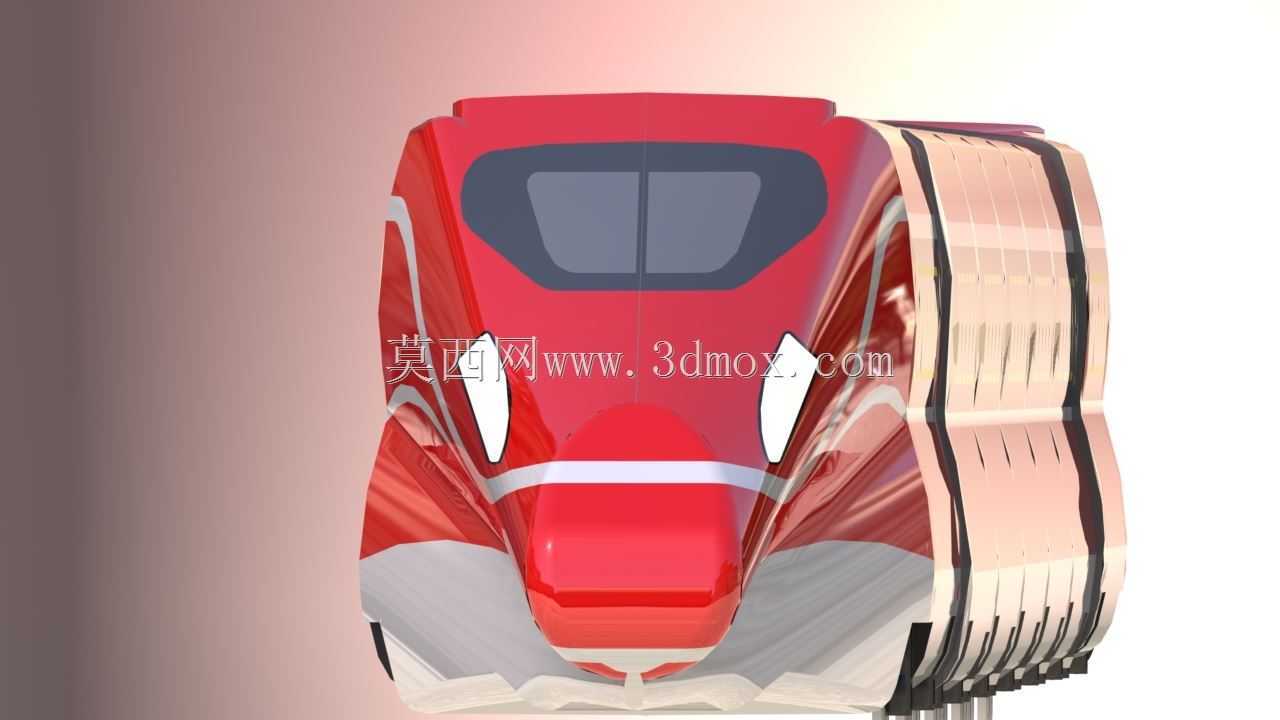

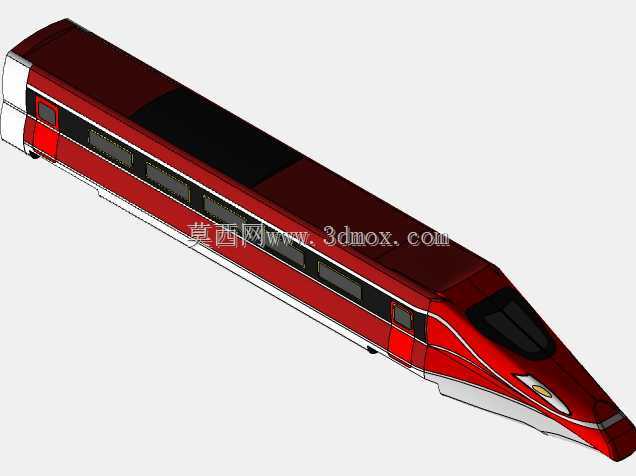

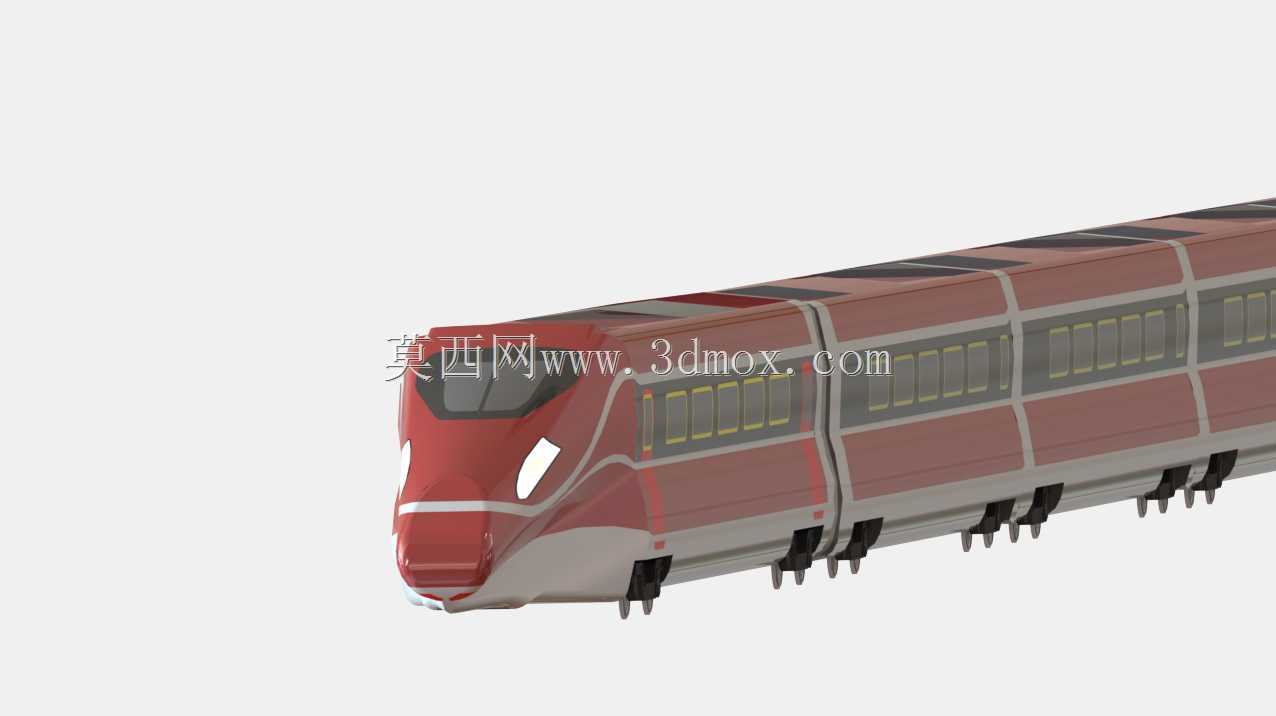

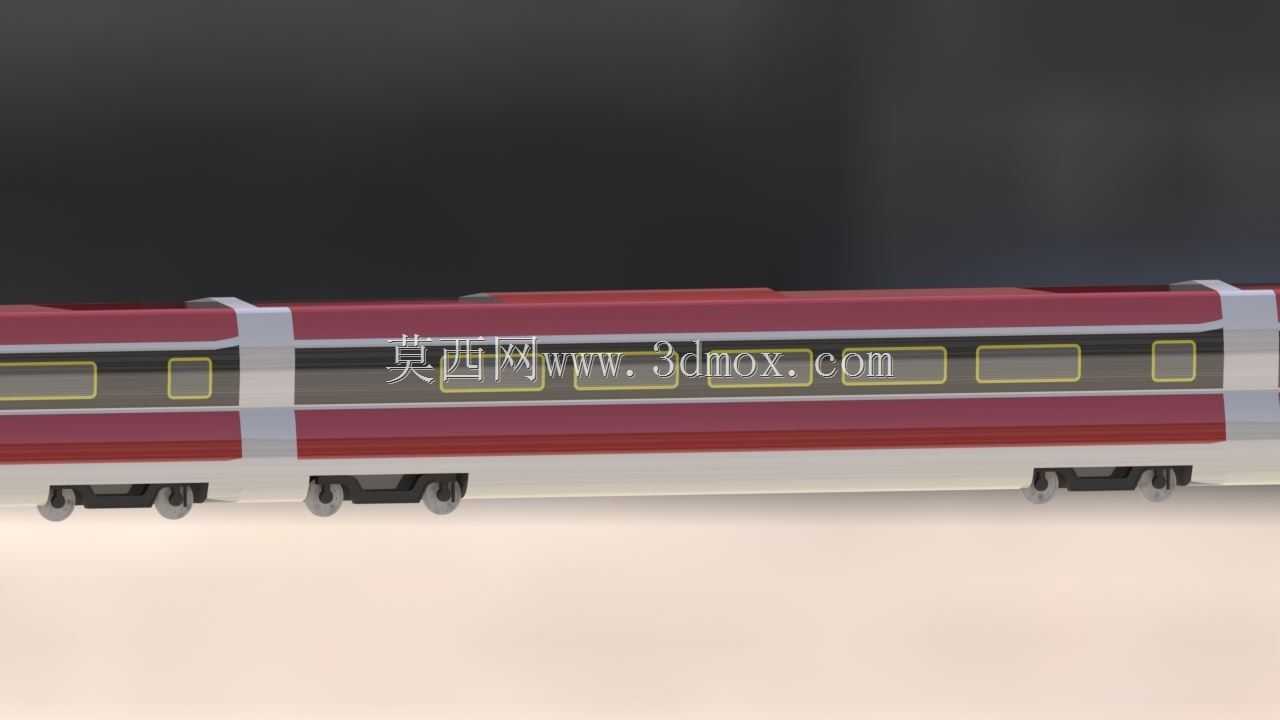

　　在干线轨道交通装备的结构设计环节，车头曲面的气动优化始终是核心设计要点，这款客运轨道车辆的车头采用多段顺滑过渡的钝体流线造型，区别于早期机车的直角端面结构，曲面从车头最前端的鼻锥区域开始，以连续变化的曲率向车顶、侧墙方向延展，能有效降低列车高速运行时的压差阻力，同时减少会车、进出隧道时的气动冲击载荷，适配干线线路160-350km/h级别的运行速度区间。车体侧墙采用等截面鼓型设计，侧墙轮廓从底架边梁位置开始向内小幅收窄至车顶圆弧过渡区，既可以扩大客室内部的横向可用空间，也能进一步优化整车的气动性能，车窗区域采用等间距嵌入式布置，窗下沿与侧墙蒙皮齐平，避免突出结构带来的额外风阻，车端连接区域设置了全包式风挡结构，

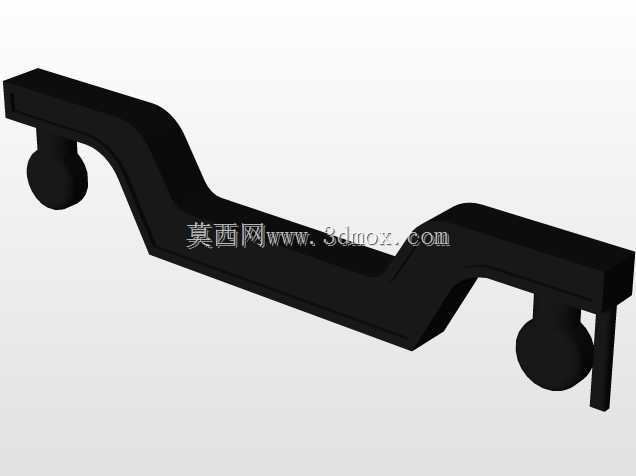

　　将两节车厢之间的连接间隙完全包覆，既可以降低运行时的连接处风噪，也能减少雨雪、沙尘对车端连接部件的侵蚀。从安装边界来看，车体底架的走行部安装接口采用标准化的轨道车辆安装点位设计，转向架安装座的横向间距、垂向安装面的平面度公差都符合干线轨道车辆的通用安装规范，可适配不同型号的动力转向架与非动力转向架，车钩安装面位于车头鼻锥下方的中心位置，安装高度、接口尺寸符合国内干线轨道车辆的连挂要求，可与同制式的客运车辆实现自动连挂。客室侧门采用塞拉式结构设计，门页在开启状态时会完全收入侧墙内部的空腔，关闭后外表面与侧墙蒙皮完全齐平，不会破坏整车的流线型外观，同时具备良好的密封性能，可降低运行时的客室内部噪音。车顶区域采用平滑的圆弧过渡设计，

　　高压设备安装区域设置了嵌入式的安装基座，设备安装完成后外罩流线型导流罩，避免突出的设备造成气动阻力激增，受电弓安装区域的车顶结构做了局部加强，可承受受电弓工作时的动态载荷冲击。在实际应用场景中，这类流线型客运轨道车辆主要承担干线中长途旅客运输任务，也可适配城际线路的高密度通勤运营需求，车体采用轻量化的铝合金焊接结构，在保证结构强度满足纵向压缩、拉伸载荷要求的前提下，尽可能降低整车自重，减少运行时的轮轨作用力，降低线路维护成本。车头前端的鼻锥区域采用模块化设计，该区域作为低速碰撞时的主要吸能结构，发生轻微碰撞时可通过结构变形吸收冲击能量，且模块可快速更换，降低运维成本。车灯采用嵌入式集成设计，前照灯、

　　标志灯整合在车头曲面的预留安装槽内，灯罩外表面与车头曲面齐平，兼顾气动性能与照明功能需求。车体下部的设备舱采用全包式裙板结构，将底架下方悬挂的牵引变流器、制动系统设备、水箱等部件完全包覆，裙板上设置了通风格栅与检修口，既可以优化车底区域的气流走向，减少运行时的车底紊流，也能保护下部设备免受道砟飞溅击打，同时方便日常检修作业。从设计思路上看，这款车辆的外观结构没有采用过度夸张的曲面造型，所有曲面变化都围绕气动性能、结构工艺性、运维便利性三个核心维度平衡设计，比如车头曲面的曲率变化充分考虑了铝合金板材的冲压成型工艺，避免出现过小的圆角半径导致成型难度增加、成品率降低，侧墙的鼓型轮廓也充分考虑了车体焊接时的工装适配性，可利用现有轨道车辆车体焊接工装完成组焊作业，不需要额外定制大型专用工装，控制生产制造成本。
