桁架式模具搬运移栽输送设备结构

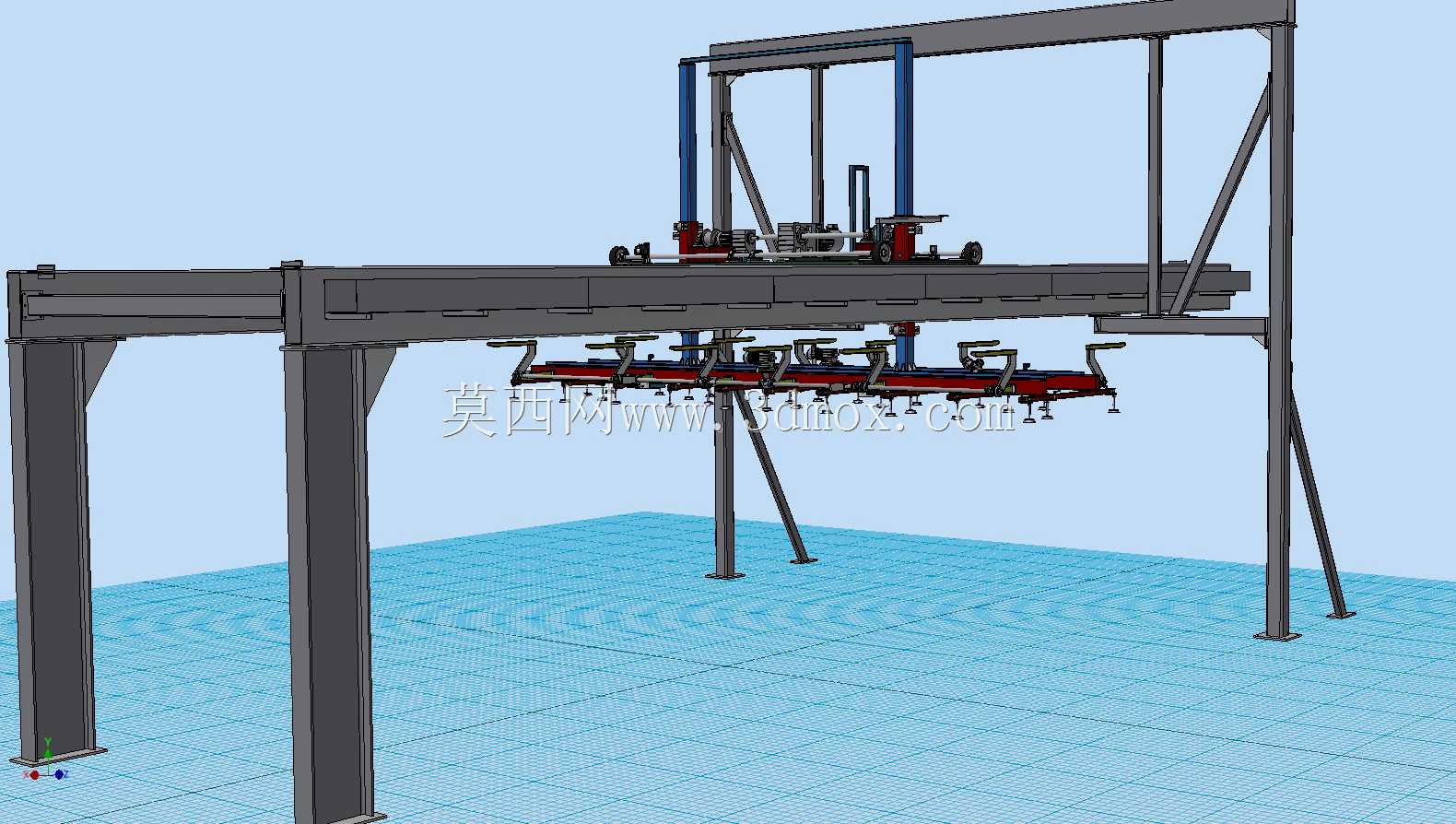

　　这套桁架式移栽输送结构，主要面向冲压、注塑生产车间内的模具跨工位转运场景，适配车间内多台成型设备之间的重型模具周转需求，解决传统叉车转运模具时占用通道宽、定位精度差、易磕碰设备导轨的痛点。整套设备采用高架龙门桁架作为主体承载结构，立柱通过地脚螺栓与车间硬化地面固定，主横梁沿车间跨距方向布置，可覆盖横向排布的多台成型设备的模具装卸位，无需额外占用地面作业通道，适配车间净空高度4.5米以上的安装场景，单根立柱的安装底座尺寸控制在600mm见方，对地面预埋承载要求不低于5吨每平米，可适配多数常规工业厂房的地面承载标准。

　　行走机构采用双导轨滚轮传动结构，沿主横梁长度方向布置的重载直线导轨作为行走导向，配合齿轮齿条传动实现大行程范围内的平稳移动，横向移动速度可根据生产节拍调整，常规作业工况下移动速度控制在0.3m/s到1.2m/s区间，启停阶段加减速曲线做了平滑处理，避免吊运重型模具时产生过大惯性晃动。纵向升降部分采用双导柱配合同步带传动结构，两根镀铬导柱平行布置保证升降过程的垂直度，末端的吊具搭载可调节间距的真空吸盘与机械夹爪组合结构，可适配不同外形尺寸、不同重量的模具吊运，夹爪的开合行程可根据模具底座的吊装位尺寸做手动调节，真空吸盘则针对模具上表面的平整面做辅助吸附，双重固定结构避免转运过程中模具滑脱。

　　设计阶段优先考虑了设备的维护便利性，所有传动部件的润滑点都布置在桁架外侧的易操作位置，日常巡检时无需攀爬至桁架顶部即可完成注油维护，导轨表面加装了风琴式防护罩，可阻挡车间内的冲压碎屑、注塑粉尘进入导轨滚道，延长传动部件的使用寿命。整套结构的安装边界做了充分的安全冗余设计，横梁两端设置了硬限位块与软限位行程开关双重保护，行走机构移动至横梁两端极限位置时会先触发软限位减速停机，若软限位失效则硬限位块可承受最大15吨的瞬时冲击载荷，避免机构脱轨坠落。升降机构同样设置了上下限位与防坠安全锁，当升降传动部件出现断裂失效时，防坠锁可在100mm的下滑距离内锁死导柱，避免吊具及负载坠落引发安全事故。

　　在实际生产场景中，这套设备可直接对接成型设备的模具更换工位，当生产需要更换模具时，操作人员可通过手持操作端控制设备移动至待换模设备上方，降下吊具完成模具的抓取固定后，将模具吊运至模具存放区或者另一台待生产的设备工位，全程无需人工辅助牵引对位，对位精度可控制在±2mm范围内，可大幅缩短换模等待时间，适配多品种小批量的柔性生产需求。结构设计时针对不同重量等级的模具做了模块化选型，主横梁的型材截面可根据最大吊运负载做调整，常规3吨以内的模具转运可采用标准矩形钢管焊接横梁，若需吊运5吨以上的重型模具则可更换为箱型焊接钢结构横梁，配套的行走滚轮、传动齿条规格也对应做加强，无需改动整体安装布局即可完成负载能力升级。

　　吊具部分还预留了快换接口，可根据不同的模具吊装形式更换对应的夹具，比如针对带吊装孔的大型模具可更换为吊钩式吊具，针对薄板类模具可更换为电磁吸盘吊具，拓展设备的适用场景。整套桁架结构的支腿采用斜撑加固设计，斜撑与主立柱、地面之间形成稳定的三角形支撑结构，可抵消大负载吊运时产生的横向倾覆力矩，即使在满载快速移动的工况下，桁架顶端的横向晃动量也可控制在5mm以内，保证吊运过程的稳定性。电气布线采用坦克链沿横梁侧边布置，所有动力线、信号线都收纳在坦克链内部，随行走机构移动时不会出现线缆拖拽、磨损的问题，坦克链的弯曲半径做了适配大线径电缆的选型，避免线缆反复弯折出现线芯断裂的故障。
