20米直径桥式增稠剂浓缩沉降设备

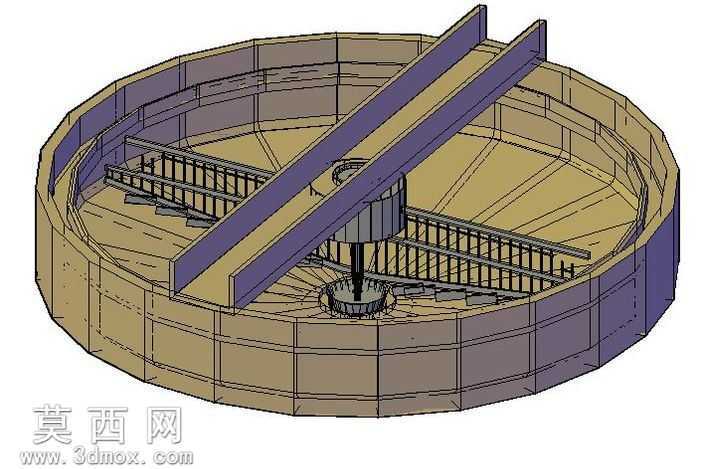

本模型为20米直径桥式增稠剂沉降浓缩设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备实际尺寸比例，对圆形槽体、横跨桥架、中心传动机构、刮集组件、附属爬梯等结构进行了精细化还原。建模初始阶段先以旋转特征构建大直径圆形槽体主体，对槽壁的分段拼接结构、底部锥形沉降坡面做了分层特征处理，还原了槽体壁板的加强筋布局，保证槽体结构的力学合理性呈现。桥架部分采用双主梁横跨式结构设计，通过拉伸、装配约束完成两根纵向主梁的定位，对主梁与槽体边缘的支撑连接座做了细节建模，还原了桥架的承重连接逻辑。中心传动机构作为设备核心部件，建模时拆分了中心回转支座、驱动连接轴、底部刮臂安装座等子部件，通过同轴心、重合等装配约束完成部件组合，清晰呈现动力从桥架传递至底部刮集结构的传动路径。底部刮集组件沿径向对称布置，建模时还原了刮臂的倾斜角度、刮泥板的排布间距，同时配套搭建了槽内环形爬梯、中心操作平台等附属结构，爬梯的踏步间距、护栏高度均按照工业安全规范做比例还原。材质渲染阶段，槽体主体采用碳钢哑光金属材质，桥架主梁做了深色防腐涂层材质区分，爬梯、护栏采用镀锌金属质感材质，中心传动部件做了机加工金属光泽处理，通过不同材质的区分清晰呈现各部件的功能属性。整体设计围绕固液沉降浓缩的工艺需求展开，大直径槽体提供充足的沉降容积，横跨式桥架为中心传动机构提供稳定支撑，底部对称刮臂可连续将沉降至槽底的稠浆刮集至中心排料口，结构布局完全匹配增稠剂生产过程中的物料浓缩沉降工序，各部件的装配关系清晰，可直观呈现该类大型沉降设备的整体构造与工作逻辑，为设备的结构认知、方案展示提供清晰的三维可视化参考。
