矿用振动筛分设备结构三维设计

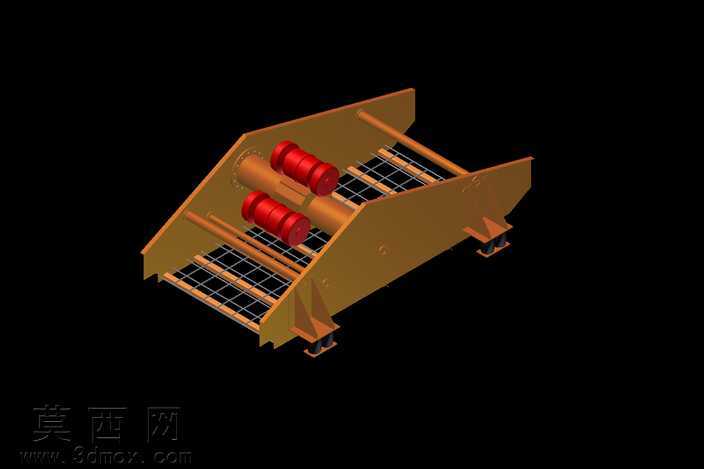

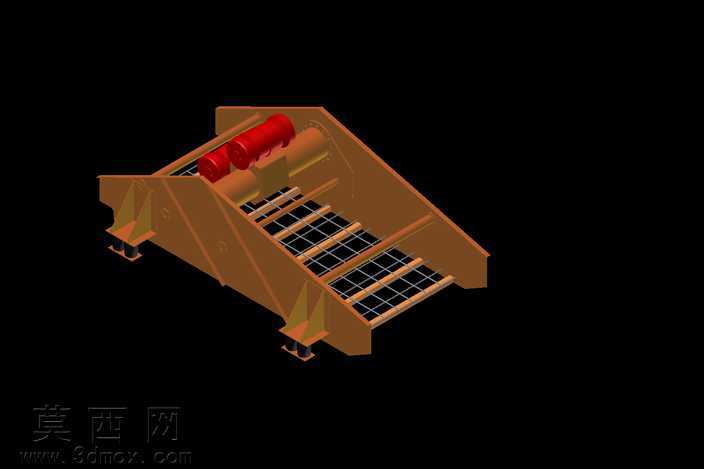

本模型为矿用振动筛分设备，采用Autodesk Inventor进行全参数化三维建模，整体建模过程严格遵循矿山筛分设备的实际生产制造尺寸，长宽尺寸设定为5748×2440，完全匹配工业现场的安装适配需求。建模阶段首先搭建整体钢构机架的基准框架，采用焊接钢结构的实体建模方式，对侧边支撑梁、底部减震安装支座、加强筋板逐一进行特征绘制，通过拉伸、倒角、焊接坡口特征还原机架的加工细节，确保机架部分的结构强度表现符合重载采矿作业的承重要求。筛面部分采用分层格栅式结构设计，逐根绘制筛条并完成阵列装配，还原筛网的通透筛分结构，同时对筛面的倾斜角度进行精准设定，保障矿物筛分过程中的物料自流顺畅性。激振单元部分建模还原了双激振电机的安装结构，对电机的安装基座、紧固螺栓、传动连接部位做了细节刻画，清晰呈现振动筛的动力输出结构布局。渲染阶段采用工业机械常用的材质表现，机架部分赋予厚重的锈橙色钢材材质，模拟矿用设备的耐磨防护涂层质感，激振电机部分赋予红色工业漆材质，筛网部分赋予金属网格材质，减震支座部分赋予橡胶复合材质，通过不同材质的区分清晰展现设备各部分的功能分区。模型整体结构完整，各部件装配关系清晰，可直观呈现振动筛的工作原理：依靠激振单元产生的高频振动，带动倾斜筛面做往复振动，使进入筛面的矿料按照粒径大小完成分级筛分，底部的减震支座可有效缓冲振动传导，保障设备运行稳定性。设计过程中充分考虑矿用设备的重载、耐磨、易维护需求，对易磨损的筛面、受力集中的筋板部位做了结构强化设计，整体模型可用于矿山设备的结构展示、方案评审、教学演示等场景，完整还原了矿用振动筛从机架到筛面、从动力单元到减震部件的全部结构细节。
