冲击式水轮机用铲斗式工作部件结构

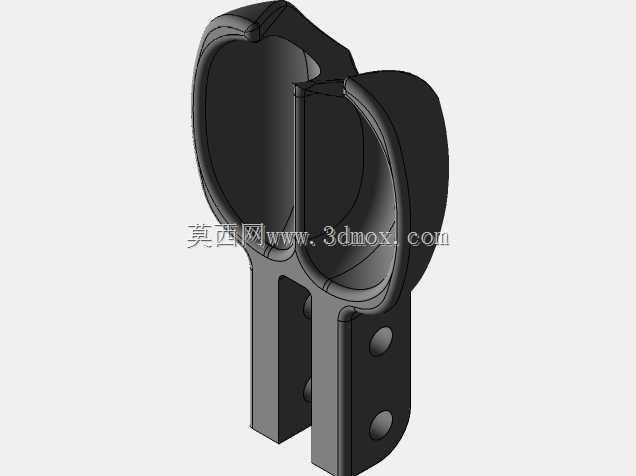

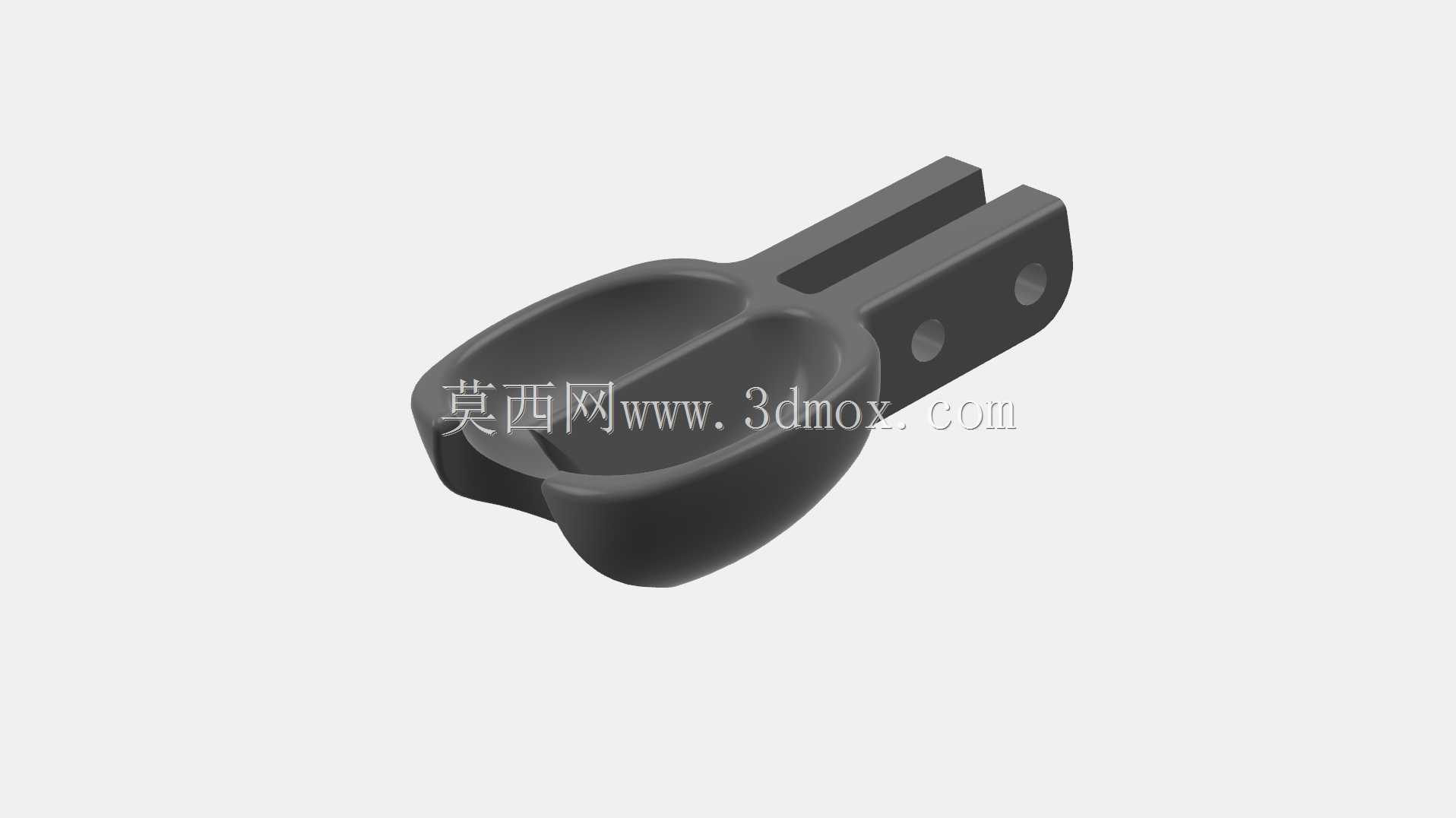

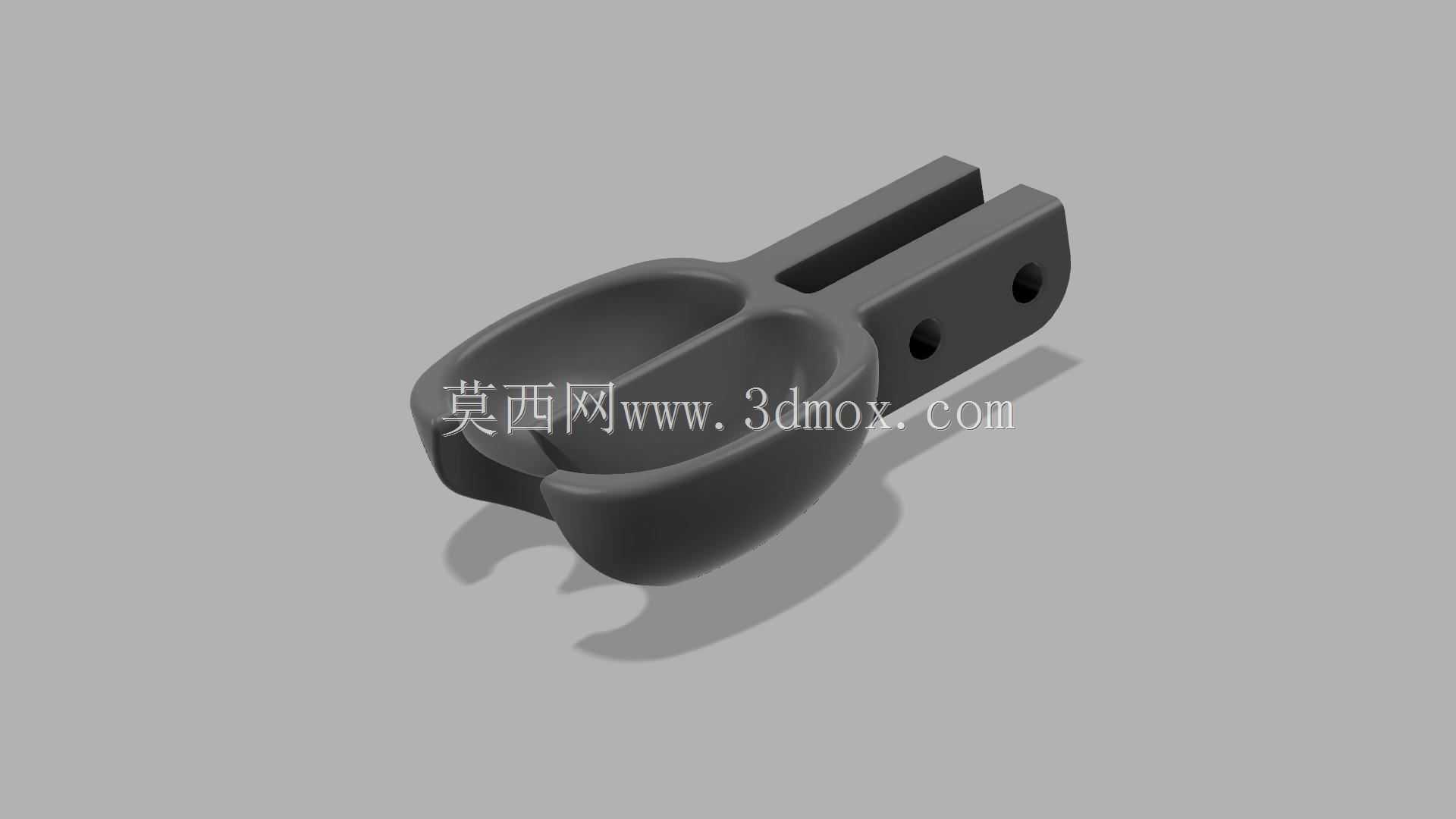

　　在高水头小流量的水力发电场景中，冲击式水轮机的核心做功部件就是这类铲斗结构，它直接承接喷嘴射出的高速水流，将水流的动能转化为转轮旋转的机械能，是决定水轮机能量转换效率的关键零件。这类铲斗的工作环境长期承受高速含沙水流的冲蚀，因此结构设计上首先要保证斗型曲面的流线连续性，避免出现局部直角或者突变台阶，防止水流在斗面产生脱流、涡流造成能量损失，同时减少局部冲蚀磨损的集中点。从安装边界来看，铲斗尾部的叉型连接端带有两个同轴安装孔，用于和转轮轮盘上的定位凸台配合，通过销轴实现刚性固定，两个安装孔的同轴度公差需要控制在0.02mm以内，避免装配后出现斗面偏斜，导致水流冲击方向偏离设计角度，引发转轮动平衡超标、运行振动过大的问题。

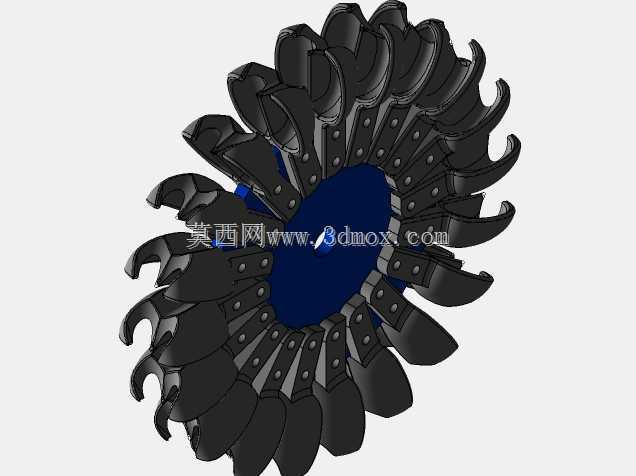

　　斗体的勺型内曲面是核心做功面，曲面的曲率变化经过反复迭代，能够让入射水流在斗内平滑转向，最终以接近反向的角度流出斗体，最大程度将水流的动量传递给转轮，斗口的分刃设计可以将单股入射水流均匀分流到两侧斗腔，避免单侧受力过大引发的结构疲劳。在实际电站运行场景中，这类铲斗通常成组均匀安装在转轮轮缘，相邻铲斗的间隙需要严格控制，既要保证前一个斗转出水流作用区时不会遮挡后一个斗的进水位置，又要避免间隙过大造成高速水流漏流损失。设计过程中，铲斗的背部曲面做了等强度过渡处理，从斗口薄壁位置到连接端厚壁位置的壁厚变化均匀，既控制了整体转动惯量，降低转轮启停过程的惯性冲击，又保证了连接根部的结构强度，能够承受水流冲击带来的交变载荷，

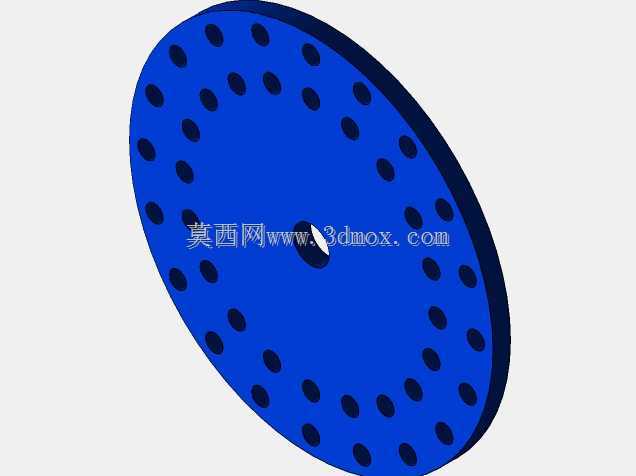

　　避免长期运行出现根部疲劳裂纹。叉型连接端的开口尺寸与轮盘安装凸台的厚度采用间隙配合设计，装配时可以通过调整垫片补偿加工误差，保证所有铲斗的斗口进水边处于同一回转平面，确保每一个斗承接水流的时机一致，降低转轮运行的脉动载荷。斗体的出水边做了薄刃处理，减少水流离开斗体时的拖曳损失，同时避免出水边过厚造成的水流飞溅，干扰相邻铲斗的进水状态。在选型适配阶段，这类铲斗的斗口宽度需要和配套喷嘴的射流直径匹配，通常斗口宽度设计为射流直径的2.5到3倍，保证射流能够完全进入斗腔，不会出现水流外溢的能量损失。对于多泥沙流域的电站，这类铲斗的斗面还会在建模阶段预留堆焊耐磨层的厚度余量，后期运维时可以在斗面冲蚀严重区域堆焊耐磨合金，延长部件的更换周期。

　　建模过程中，所有曲面都采用G2连续过渡，避免加工后出现表面棱线，减少数控铣削后的抛光工作量，同时保证水流在斗面的流动状态和仿真结果一致。连接孔的位置度公差以斗体的回转中心为基准进行标注，确保成组安装后所有铲斗的重心处于同一回转半径上，减少动平衡校正时的配重去除量。
