深沟球滚动轴承三维结构设计

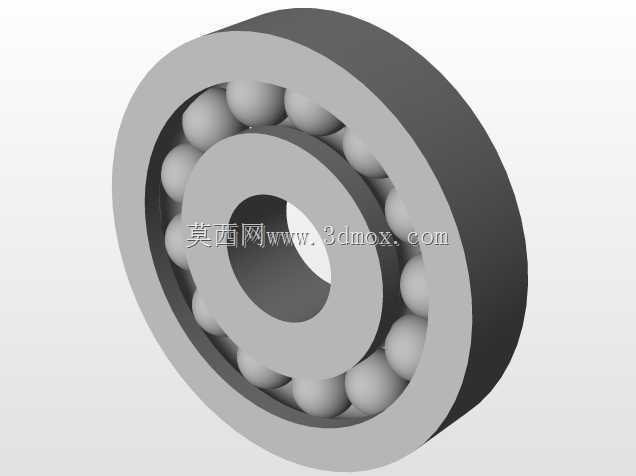

　　做机械结构设计的同行大多有共识，旋转类机构的支撑件选型，滚珠轴承是绕不开的基础选项，这套三维模型完整还原了深沟球型滚珠轴承的全结构细节，从内圈、外圈的滚道曲率，到滚动体的排布间隙，再到保持架的兜孔结构，每一处都贴合实际量产零件的加工逻辑，没有为了建模省事做简化失真处理。

　　先从实际应用场景说，这类轴承的覆盖范围极广，小到桌面级3D打印机的送料辊支撑、小型伺服电机的输出端定位，大到输送机的托辊转轴、普通机床的主轴辅助支撑、减速机的中间轴定位，甚至民用领域的自行车花鼓、家电的电机旋转端，只要存在中低载荷、中高转速的旋转支撑需求，都能见到这类结构的身影。它的核心作用说白了就是两点，一是给旋转轴提供稳定的径向支撑，抵消轴系运转时产生的径向载荷，部分带密封结构的型号还能承受一定比例的轴向载荷，二是通过滚动摩擦替代滑动摩擦，大幅降低轴系运转时的摩擦阻力，减少动力损耗，同时避免轴与安装座直接接触产生的磨损，延长整套传动机构的使用寿命。

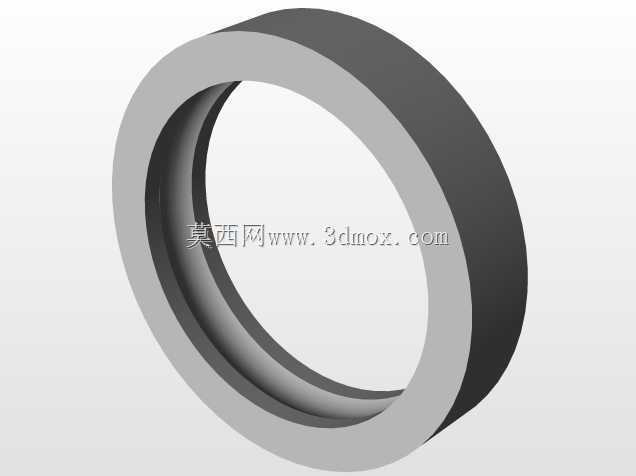

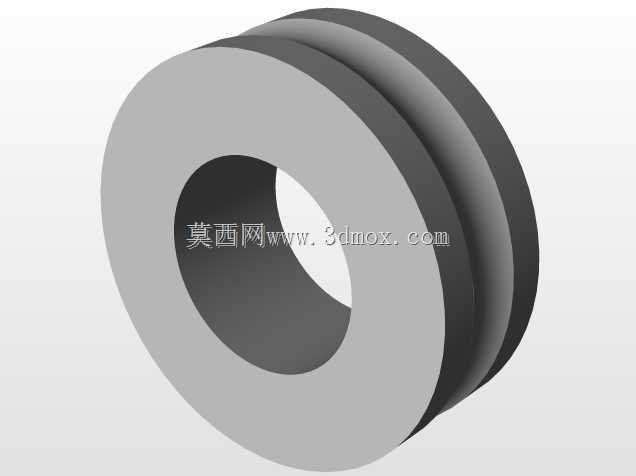

　　从结构功能特性来看，这套模型还原的是最经典的开式深沟球滚珠轴承结构，内圈与轴采用过盈配合安装，内圈的外圆柱面上加工有连续的弧形滚道，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内既能顺畅滚动，又不会出现过大的窜动间隙；外圈与安装座的轴承孔采用过渡或过盈配合，内圆柱面同样加工有对应曲率的滚道，和内圈滚道共同形成滚动体的运行轨道。中间的滚动体为均匀排布的钢制球体，是整套轴承承受载荷、实现滚动摩擦的核心零件，球体的直径一致性、圆度公差直接决定了轴承运转的平稳性和噪音水平。模型里也还原了保持架的结构，两个冲压成型的半保持架通过铆钉铆合，每个兜孔对应一颗钢球，将所有滚动体均匀分隔开，避免运转时相邻钢球直接接触产生额外摩擦和磨损，同时保证滚动体在滚道周向上的间距一致，让载荷分布更均匀。

　　聊到设计思路，做这类轴承的三维建模时，首先要明确的是滚道与钢球的密合度，也就是滚道曲率半径和钢球直径的比值，这个参数直接影响轴承的承载能力和运转灵活性，密合度太高会导致摩擦阻力增大，运转温升快，密合度太低则会让钢球和滚道的接触应力过大，缩短轴承寿命，这套模型里的滚道曲率取值完全符合常规工业级轴承的设计规范，钢球与滚道的接触角在零载荷状态下为零，是典型的深沟球轴承设计，主要适配径向载荷为主的工况。另外建模时特意保留了内圈、外圈的倒角细节，这些倒角不是可有可无的装饰，实际安装时，倒角可以引导轴承顺利压入轴径和轴承座孔，避免安装时刮伤配合面，同时还能去除零件加工时的锐边毛刺，防止应力集中导致的套圈开裂。

　　关于安装边界和外形尺寸，这类轴承的尺寸是完全标准化的，同型号的轴承不管哪个厂家生产，内孔直径、外圈外径、轴承宽度三个核心安装尺寸都严格统一，方便不同设备之间的互换替换。建模时的尺寸链逻辑也完全贴合实际装配要求：内圈的内孔公差取基孔制的过盈配合公差带，保证和轴装配后不会出现内圈跟转的打滑问题；外圈的外圆公差取基轴制的过渡配合公差带，既保证外圈在轴承座内不会出现周向窜动，又能在轴承需要更换时顺利压出拆卸。安装时要注意，压装轴承时的施力点必须对应配合的套圈，比如把轴承压到轴上时，只能给内圈施加压力，不能通过滚动体传力，否则会在滚道和钢球表面造成压痕，导致轴承运转时出现异响、提前失效；如果是把轴承压入轴承座孔，则只能对外圈施加压力。另外轴肩和轴承座孔的挡肩高度也有明确要求，挡肩高度不能超过轴承内圈、外圈的倒角高度，否则会导致轴承安装不到位，同时挡肩处要加工退刀槽，方便磨削加工时让刀，保证配合面的加工精度。

　　很多刚入行的设计师做轴系设计时，容易忽略轴承的轴向定位细节，这套模型对应的开式轴承，通常内圈靠轴肩和轴用弹性挡圈或者圆螺母做轴向固定，外圈靠轴承座的挡肩和孔用弹性挡圈或者端盖压紧，轴向预留的间隙要根据工作温升调整，避免工作时温度升高导致轴系热伸长，把轴承卡死。另外开式结构的轴承在使用时需要定期补充润滑脂，所以对应的安装位置通常会预留注油通道，或者在装配时预先填充足量的润滑脂，在滚动体和滚道之间形成油膜，避免金属直接接触磨损。如果是粉尘、水汽较多的工况，还可以在轴承两侧加装密封圈或者防尘盖，不过那是带密封结构的衍生型号，这套基础模型的结构可以作为所有衍生型号的设计基底，只需要在两侧增加密封件结构就能适配不同的复杂工况。

　　实际做设备选型时，还要核算轴承的额定动载荷和额定静载荷，根据轴系的转速、预期使用寿命、载荷大小计算所需的轴承型号，不能仅凭安装尺寸选件，否则容易出现轴承提前疲劳剥落的问题。这套三维模型的结构完全符合通用轴承的设计规范，不管是用来做设备装配的干涉检查、轴系结构的运动仿真，还是用来做教学演示的结构拆解，都能满足精度要求，不会出现结构原理上的错误。
