伺服驱动配套屏蔽扩展电路板结构

　　在自动化产线的伺服控制回路搭建场景里，这类屏蔽扩展模块是解决驱动信号干扰、拓展接口容量的常用配套部件，多数时候会直接叠装在伺服驱动控制板的排针座上，和主控单元、伺服电机编码器、功率输出端形成完整的信号链路。实际车间应用里，伺服系统周边往往密布变频器、接触器、功率继电器这类强电磁干扰源，驱动脉冲信号、编码器反馈信号如果没有做屏蔽处理，很容易出现信号丢步、位置反馈偏差，直接导致电机运行抖动、定位精度超差，严重时还会触发驱动过流报警停机，这类屏蔽模块的核心作用，就是在信号转接的路径上构建连续的屏蔽层，把外接扩展线路的电磁干扰阻隔在主控单元之外，同时完成多路线号的并行转接，减少主控板上的飞线连接，提升整套控制回路的抗振可靠性。

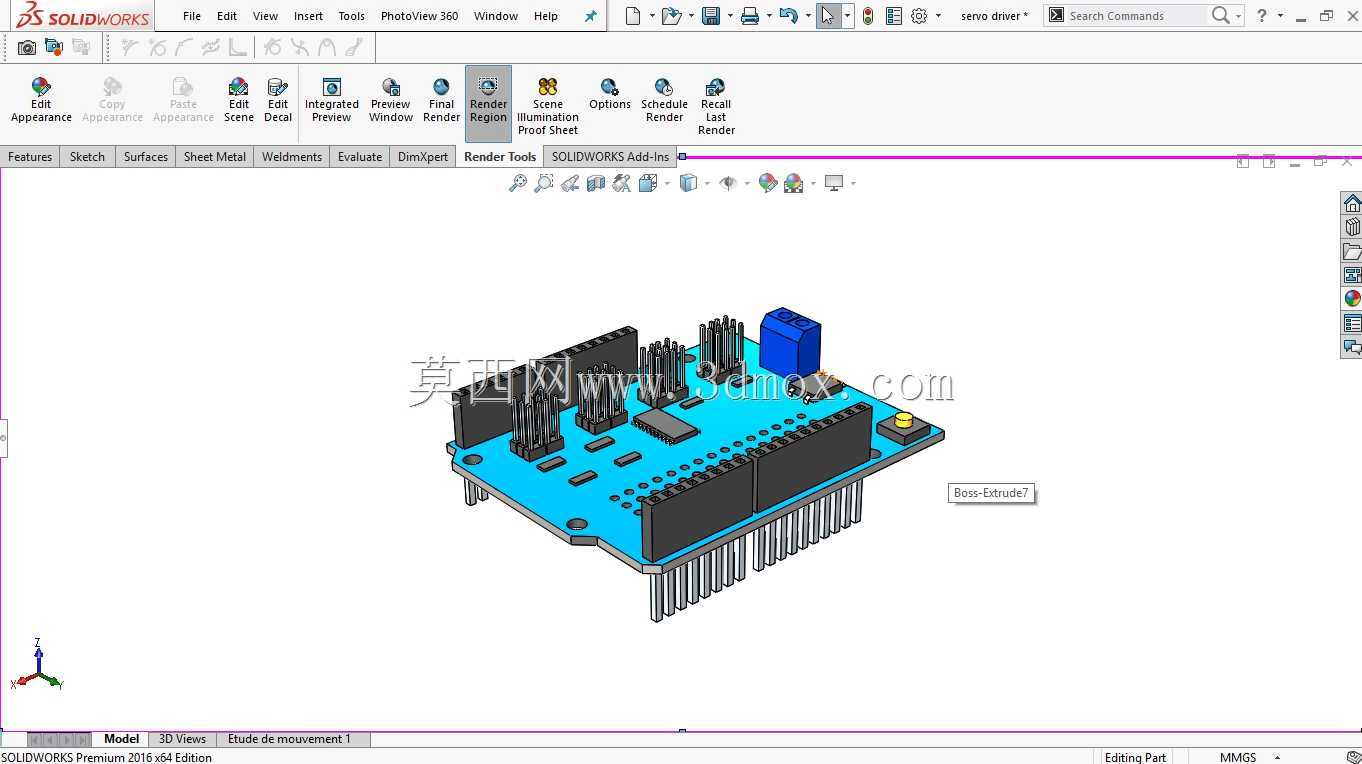

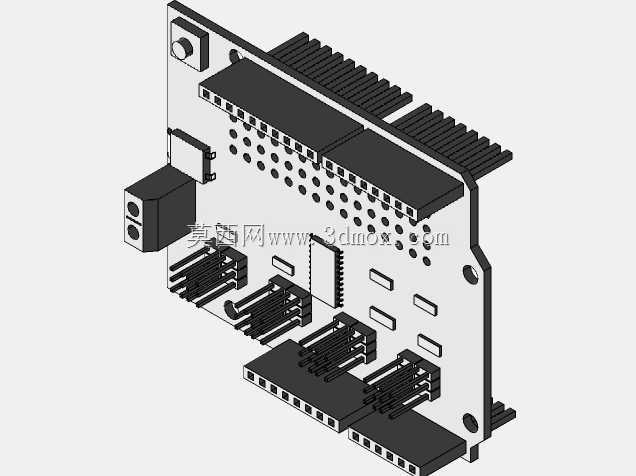

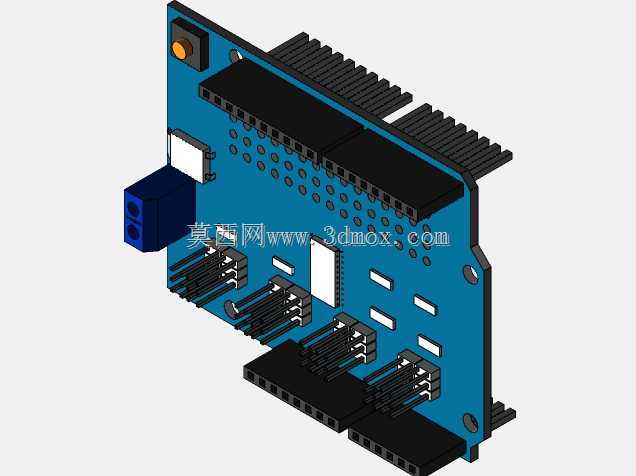

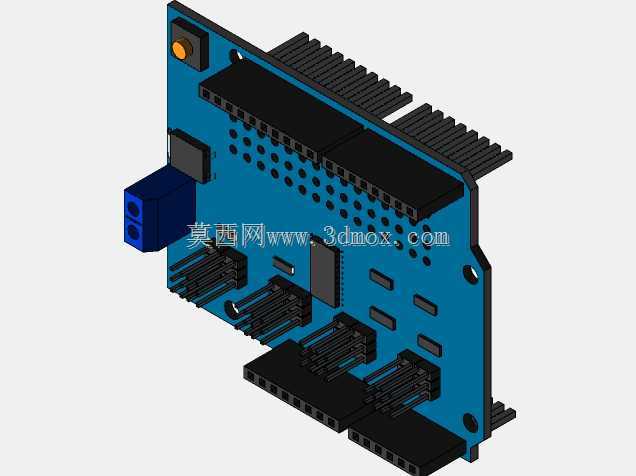

　　从结构设计逻辑来看，这块模块采用标准双层板叠装架构，基板选用常规FR-4环氧玻纤板，板厚取1.6mm的通用工控板规格，整体外形轮廓和下方对接的伺服驱动控制板接口区域完全匹配，板边预留的固定孔位和主控板的安装柱一一对应，叠装后可以通过铜柱锁紧，不会因为设备运行时的振动出现排针松脱、接触不良的问题。板上的排针布局完全遵循标准伺服扩展接口的针脚定义，长直排针贯穿基板做沉板焊接，焊接端做了搪锡加厚处理，能承受多次插拔的机械应力，不会出现针脚脱焊的问题；板载的蓝色拨码开关用于设置扩展通道的地址编码，旁边的轻触按键是模块复位触发件，两个元件都做了加高处理，叠装后仍然可以在外部直接操作，不需要拆开叠层结构就能完成参数设置。

　　设计时特意把屏蔽接地点位布置在板的四个边角位置，每个接地点都通过独立的粗铜箔连接到排针的接地引脚，叠装后可以和主控板的接地层形成低阻抗连通，板上的信号走线全部做了包地处理，高速信号走线两侧都布置了接地过孔阵列，进一步降低信号串扰的概率。板上的元件布局做了高低分区，较高的排母、拨码开关全部布置在板的上半区域，低矮的贴片电阻、电容、屏蔽芯片全部贴装在板的下半区，既避免了元件之间的安装干涉，也让焊接工序可以分区域完成，提升SMT贴片的加工效率。

　　安装边界方面，这块模块叠装完成后，整体突出主控板的高度控制在18mm以内，不会和周边的接线端子、散热片产生空间干涉，板边到周边元件的安全间隙预留了3mm以上，满足工控设备的电气间隙要求，即使在潮湿、多粉尘的车间环境里，也不会出现板间飞弧、短路的问题。排针的插拔力做了针对性调校，单针插拔力控制在1.2N-1.8N区间，既保证连接时的接触可靠性，也不会因为插拔力过大导致拆换时损坏针脚。实际选型搭配时，只需要确认对接主控板的排针间距、针脚定义匹配，就可以直接叠装使用，不需要额外做结构修改，能大幅缩短伺服控制系统的搭建调试周期，在小型自动化设备、桌面级机械臂、教学实验平台的伺服回路里应用十分普遍。
