农业实验室用作物短切处理设备结构

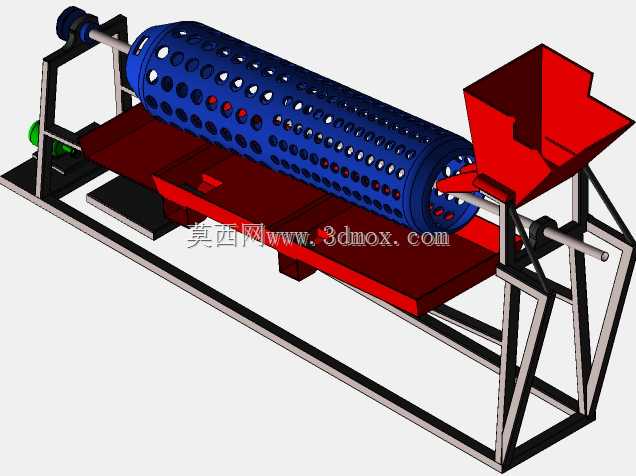

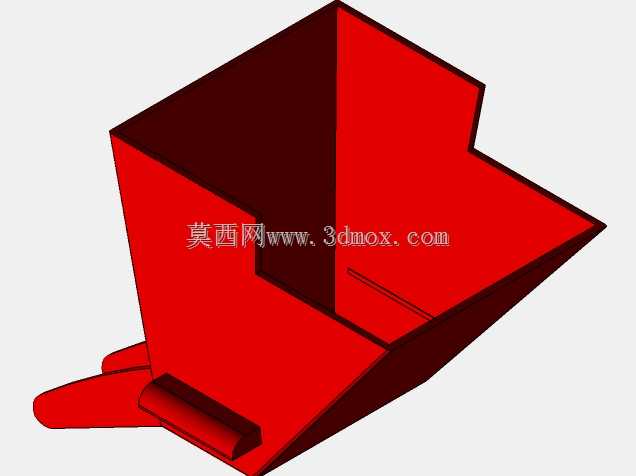

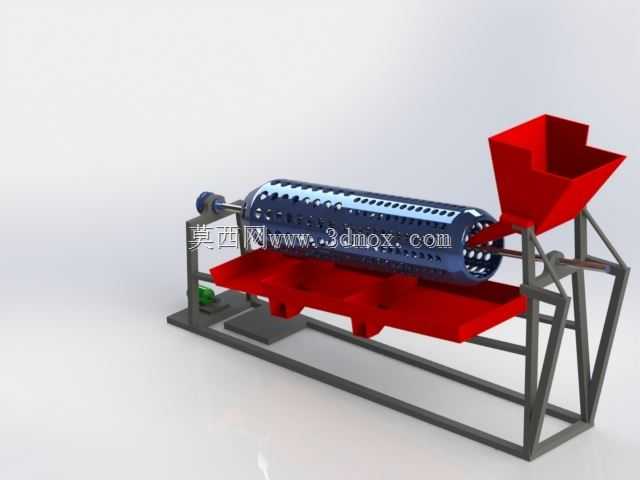

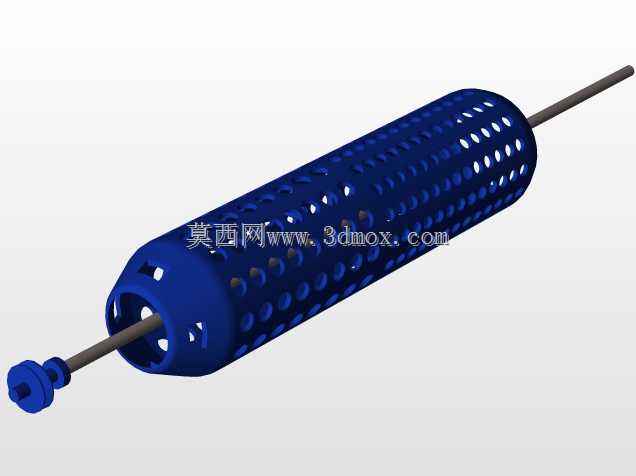

　　这套短切处理设备的核心应用场景聚焦于农业工程类实验室的作物样本前处理环节，区别于大田量产的大型青贮切碎设备，其设计初衷是适配小批量、多品类作物样本的标准化切段需求，可覆盖茎秆类作物、纤维类经济作物、饲草样本等多种物料的短切加工，为后续的成分检测、饲用价值评定、物料特性试验提供粒度均匀的切段样本。从功能实现逻辑来看，设备整体采用卧式布局，上部的敞口式进料斗采用大倾角斜壁设计，能够避免带纤维的作物茎秆在进料口发生架桥堵塞，进料斗出口直接对准辊筒切削区域，物料依靠自重即可顺畅进入切削工位，无需额外设置强制喂入绞龙，简化了小批量处理场景下的操作流程。核心切削筛分辊筒采用带密集筛孔的筒式结构，辊筒表面的切削刃沿轴向均匀排布，

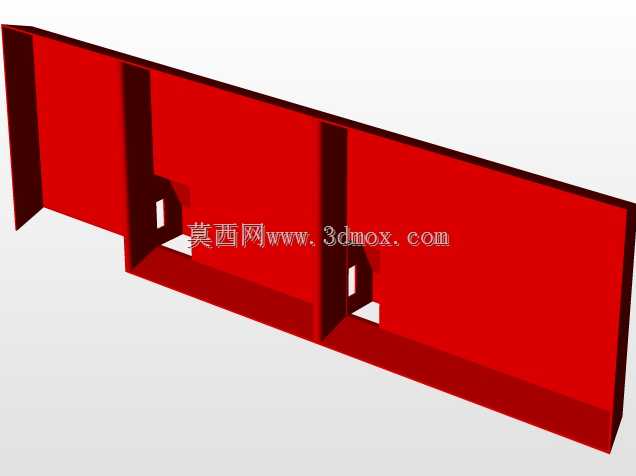

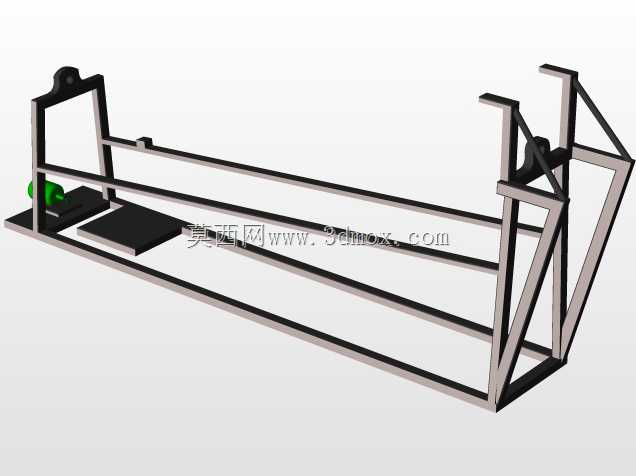

　　当辊筒在动力驱动下回转时，进入工位的作物被旋转刃口持续切削，达到设定长度的切段会直接通过辊筒表面的筛孔落入下部的集料槽，未达到长度要求的物料会留在辊筒与机架围合的切削腔内被反复切削，直至粒度符合筛孔尺寸要求，这种结构能够保证最终出料的切段长度一致性，避免出现长短不均的样本影响后续试验数据准确性。下部的集料槽采用分格式设计，可根据试验需求在不同格槽放置收集容器，实现不同批次处理样本的快速分装，减少样本交叉污染的概率。整套设备的支撑机架采用型材焊接框架结构，设计阶段充分考虑了实验室桌面放置的安装边界，整体底座的长宽尺寸控制在常规实验台的可用承载范围内，机架底部预留了安装固定孔位，既可以直接放置在水平台面上使用，

　　也可以通过螺栓与实验台台面锁紧，避免设备运行过程中因辊筒转动产生的振动出现移位。动力端采用侧置安装方式，电机与辊筒主轴之间通过带传动实现动力传递，带传动结构能够在物料中混入硬质杂质出现卡滞时起到过载保护作用，避免硬连接状态下的扭矩冲击损坏切削刃或辊筒主轴，同时侧置的动力布局也方便后期维护时更换传动带、调整传动张紧度。设计过程中针对实验室场景的使用特点做了多处适配优化：首先是设备整体的操作高度适配站立操作的人体工程学要求，进料斗的上沿高度控制在方便人工投料的区间，无需额外垫高操作；其次是所有与物料接触的部件均采用光滑表面设计，减少作物纤维在结构缝隙处的挂连残留，每次试验完成后可快速清理设备内部残留的物料，避免不同批次样本之间的混杂；

　　另外设备的外露转动部件均设置了安全防护距离，机架的支撑斜撑在保证结构刚度的同时，不会对操作区域造成干涉，投料、清理、收集样本的操作路径上无突出的尖锐结构，降低实验室操作的安全风险。从安装边界来看，设备的进料斗向辊筒进料侧伸出的长度经过核算，既保证了足够的进料缓存容积，又不会超出实验台的边缘放置范围，设备后侧预留了动力接线与传动维护的操作空间，日常放置时距离墙面预留少量间隙即可满足散热与维护需求，无需占用过大的实验室空间。辊筒的筛孔规格可根据不同的试验切段长度需求进行更换，更换时只需拆下辊筒端盖的紧固螺栓即可抽出辊筒主体，无需拆解整套机架结构，能够快速适配不同作物样本的处理粒度要求。集料槽与机架之间采用插拔式连接，处理完成后可直接将集料槽抽出倾倒样本，清理时也可直接取下冲洗，适配实验室场景下频繁更换处理物料的使用需求。整套结构的受力路径经过优化，切削过程中产生的径向载荷通过辊筒两端的轴承座直接传递到两侧的机架纵梁上，再通过斜撑结构分散到底座框架，避免局部应力集中导致的机架变形，即使长时间连续处理高纤维的硬质作物茎秆，机架也能保持足够的结构刚度，保证切削间隙的稳定，避免因机架变形导致的切削刃碰擦、切段长度不均等问题。
