楼梯清洁作业用爬楼移动机器人结构

　　这款爬楼清洁机器人的设计初衷，是解决多层无电梯建筑、老旧小区步梯、商业场所消防通道等区域的楼梯清洁作业痛点，这类区域长期依赖人工持清洁工具逐阶作业，劳动强度大、作业效率低，且清洁过程中容易出现台阶边角遗漏、清洁力度不均的问题，尤其在高层步梯作业时，清洁人员携带工具上下往返的体力消耗极大，遇到台阶存在污渍附着、积尘厚重的情况，人工反复擦拭的作业周期会进一步拉长。

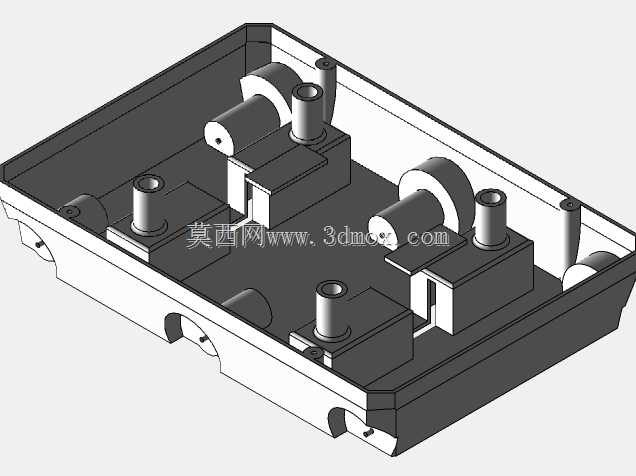

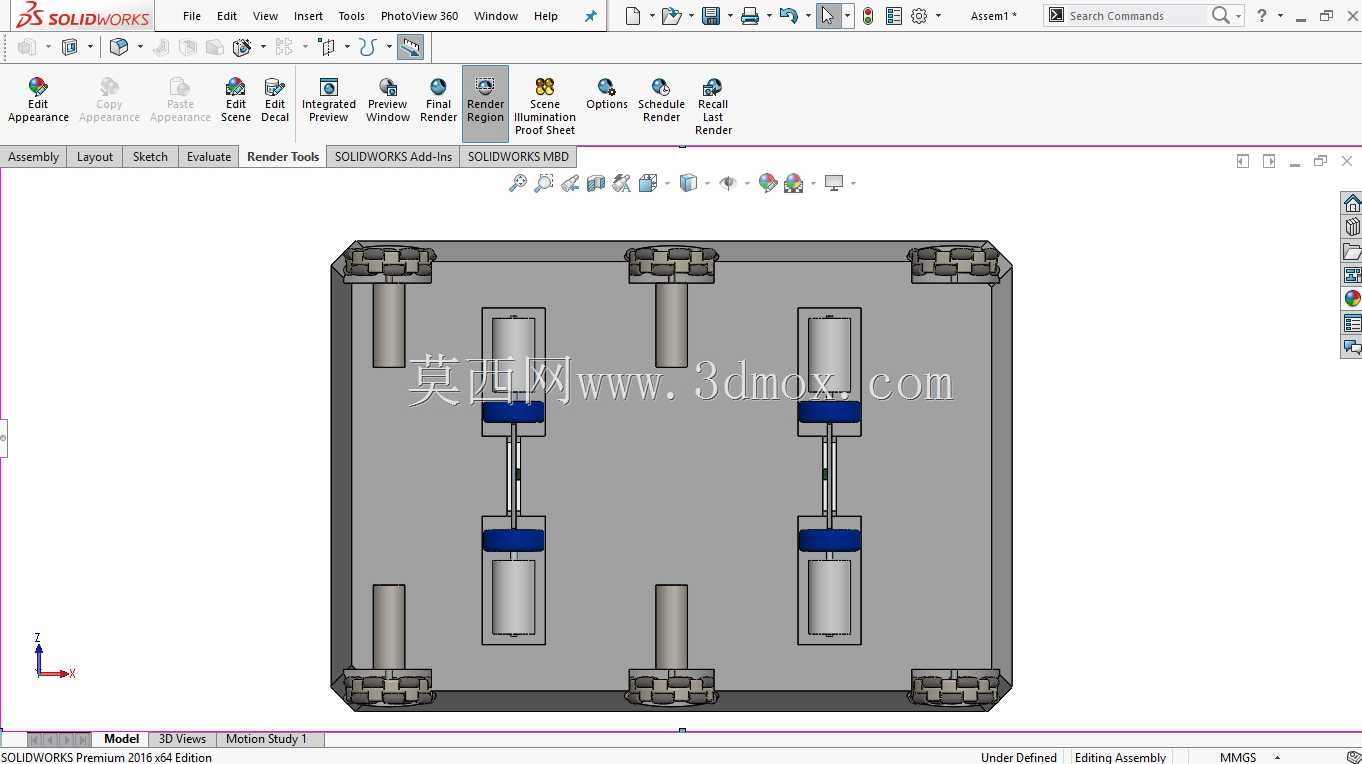

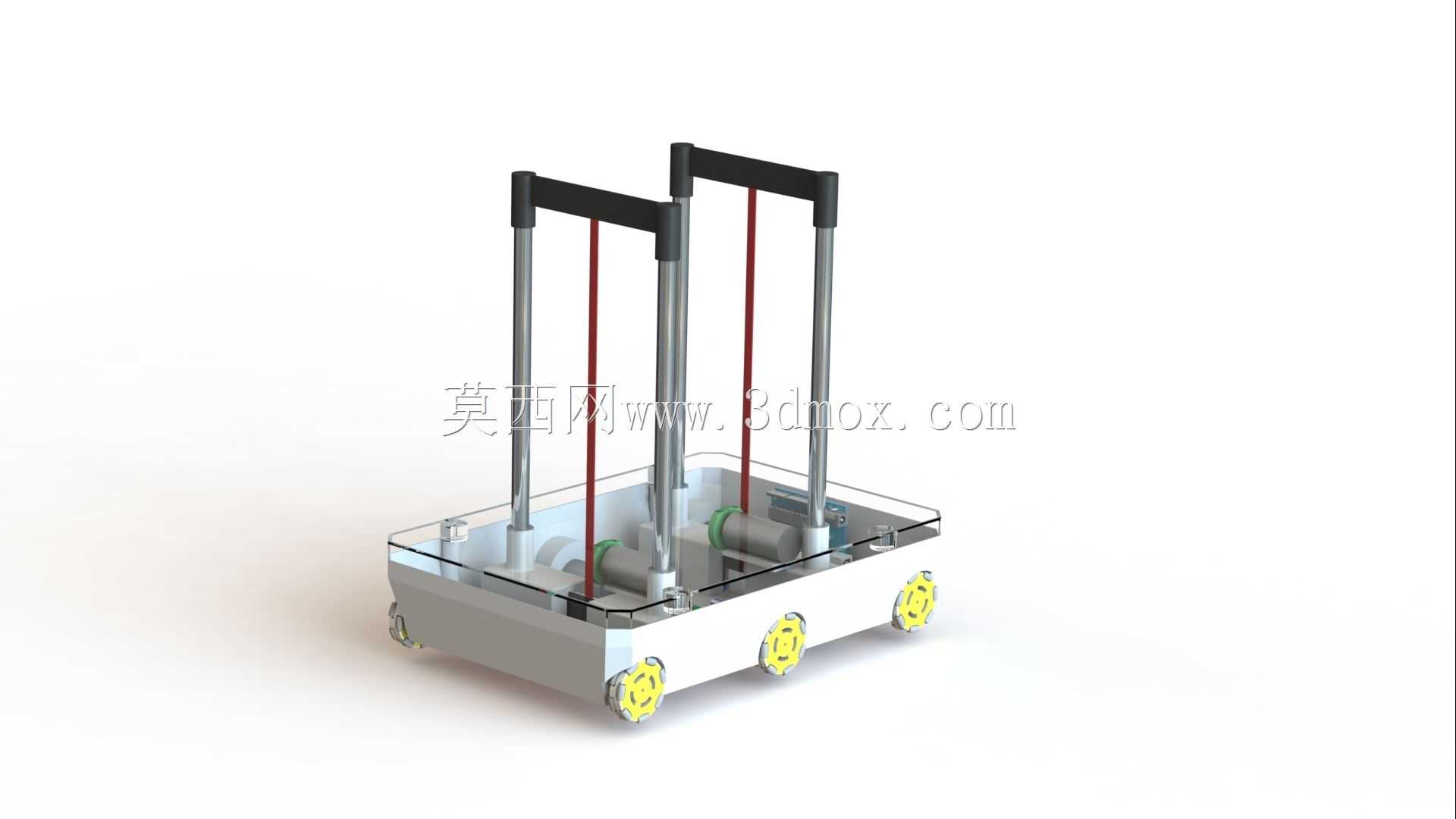

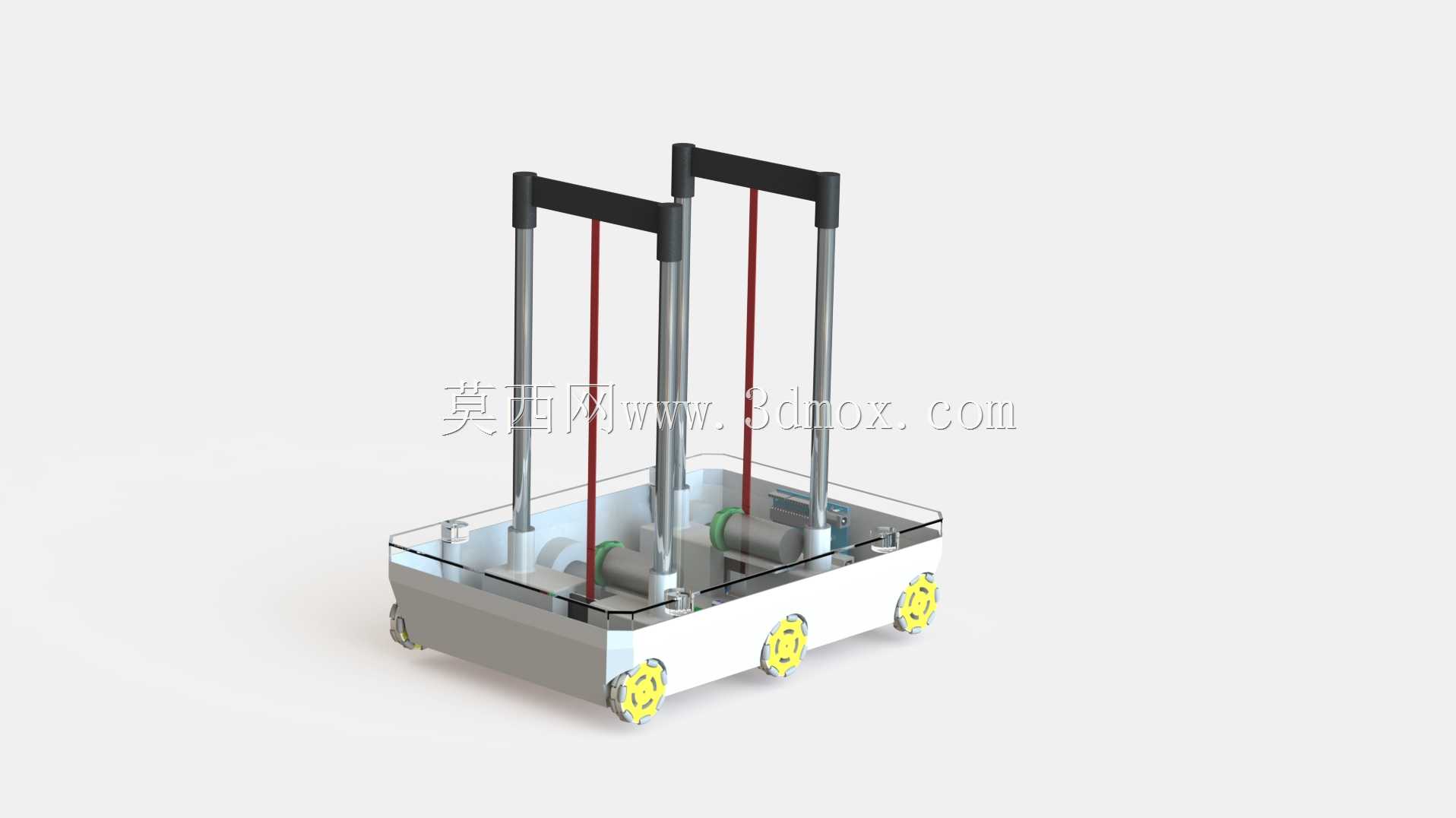

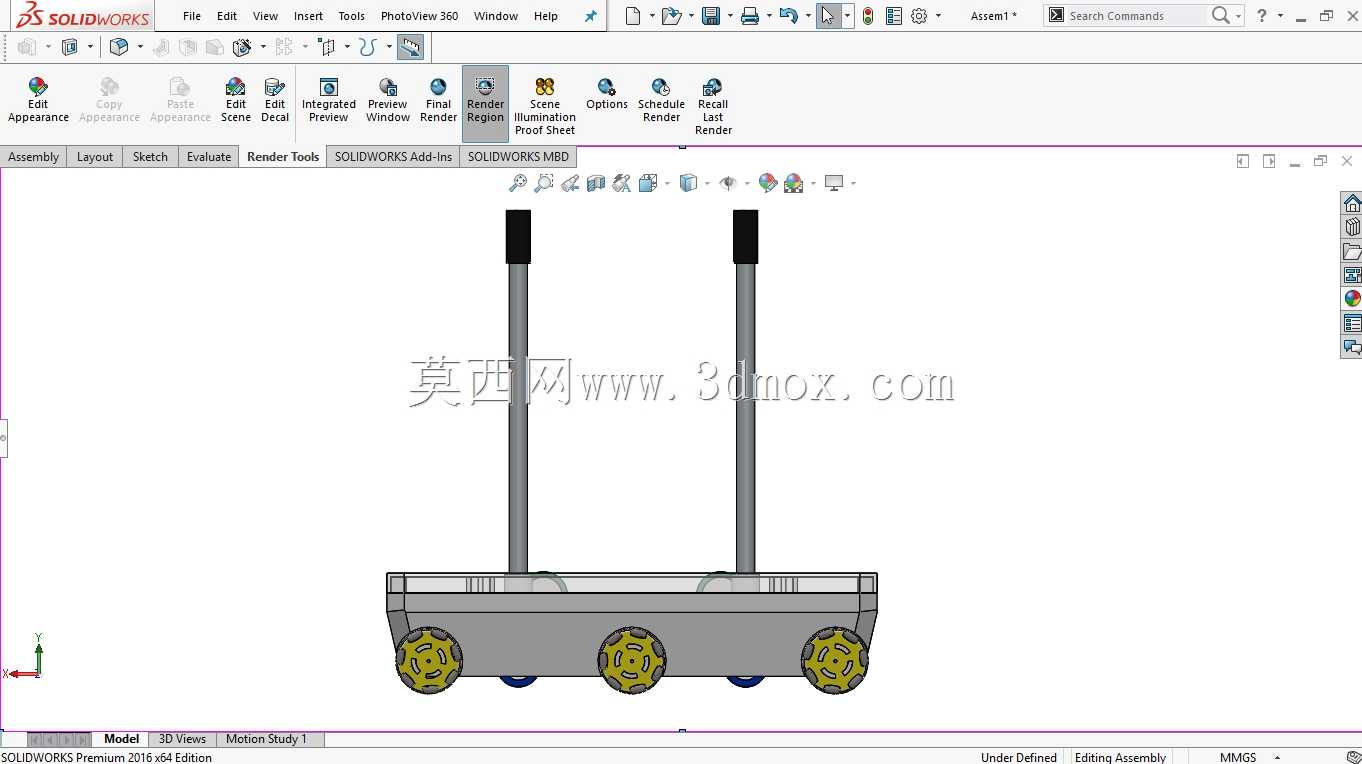

　　从结构布局来看，设备采用矩形低重心底盘作为承载基础，底盘整体宽度控制在420mm左右，长度约580mm，这个尺寸边界刚好适配国内绝大多数民用建筑的台阶踏面宽度——常规住宅台阶踏面宽度在260-300mm，踢面高度150-180mm，底盘的尺寸设计既保证了在单级台阶上停靠时的稳定性，也不会因为宽度过大剐蹭楼梯两侧的扶手或墙面。底盘底部四角布置的是多瓣式星型轮组，和普通圆形行走轮不同，这种轮组的轮瓣呈等角度圆周分布，在平地行走时轮组外缘接触地面，可实现平稳的平面移动，转向灵活度和普通差速驱动底盘无明显差异；当遇到台阶立面时，轮组在驱动电机的扭矩输出下转动，轮瓣会依次搭住上一级台阶的踏面，逐步将底盘抬升完成爬楼动作，整个爬楼过程不需要额外的支腿伸缩、履带变形等复杂机构，结构可靠性更高，日常维护只需要定期检查轮瓣的磨损情况即可。

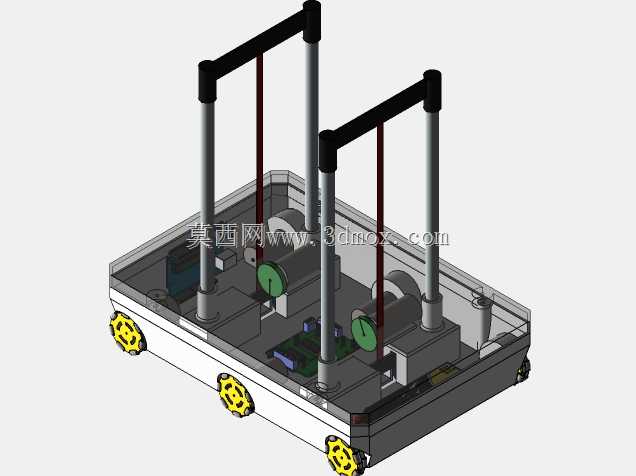

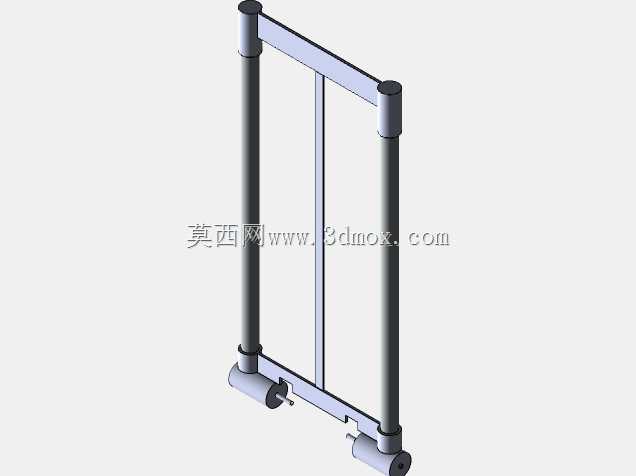

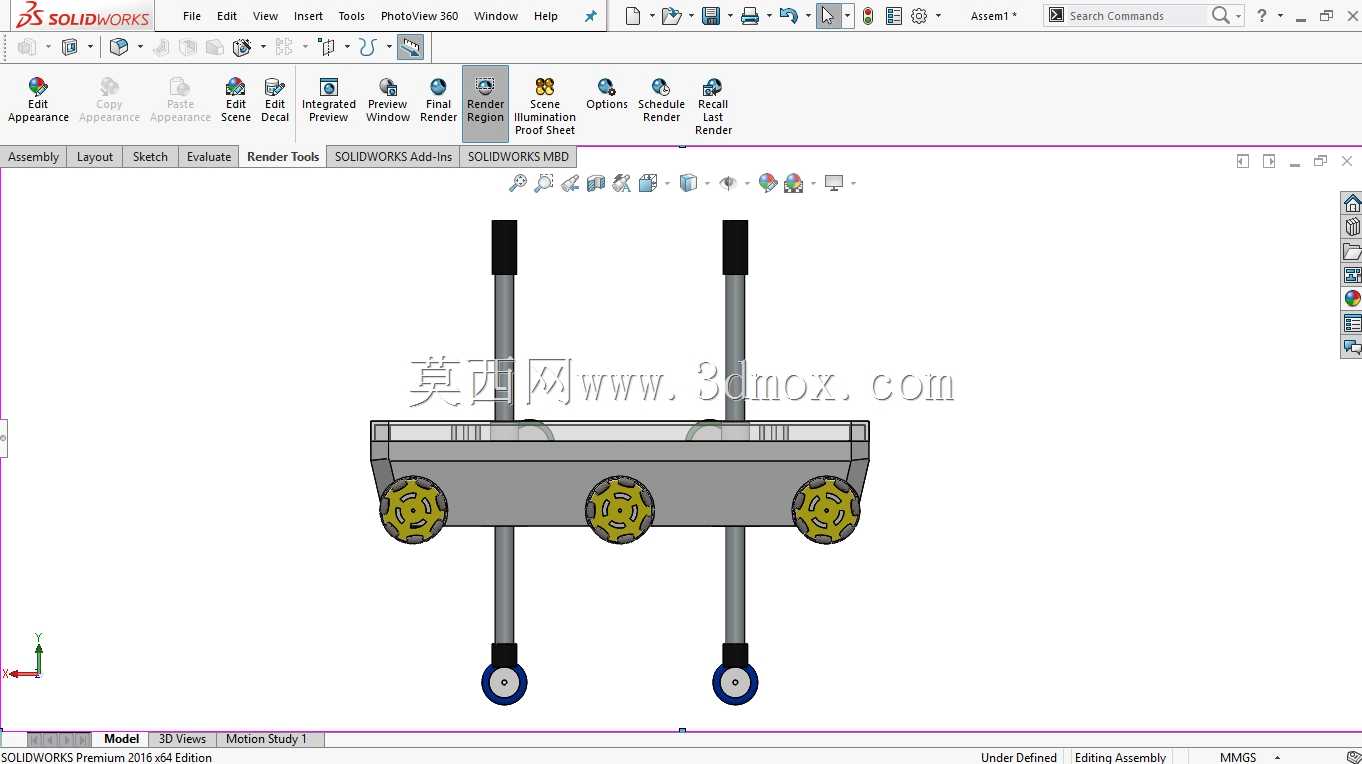

　　底盘上方设置的两组平行立式导柱，是清洁执行机构的升降导向部件，导柱采用不锈钢光轴搭配直线轴承的配合形式，升降行程覆盖300-1200mm的高度范围，可适配不同层高的楼梯扶手、台阶立面的清洁作业需求，导柱之间的同步带传动结构连接升降驱动电机，保证两侧清洁组件的升降动作完全同步，不会出现偏载卡滞的问题。导柱顶部设置的横向握把，一方面是设备断电或故障时，人工可握持握把推行设备转移，另一方面也作为设备的最高点防护结构，避免爬楼过程中导柱顶端直接碰撞楼梯转角的顶面。

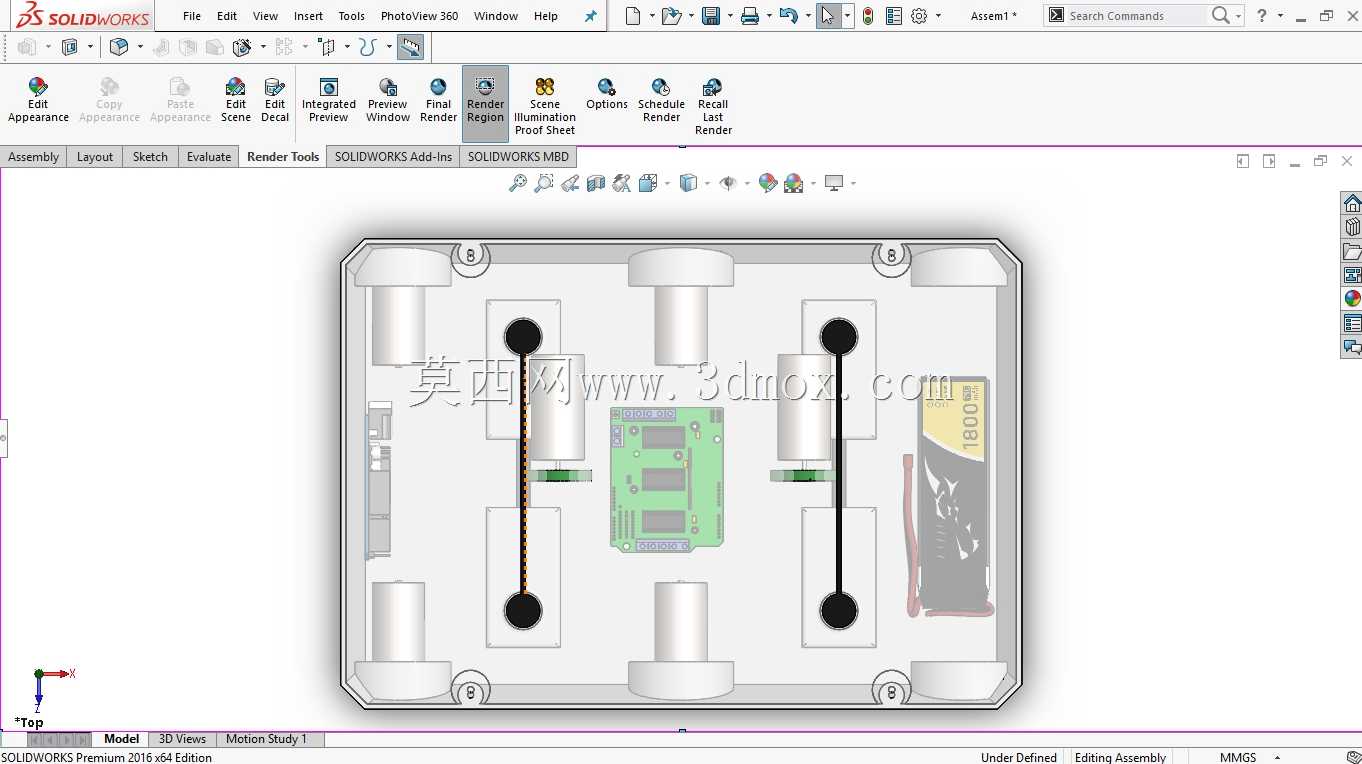

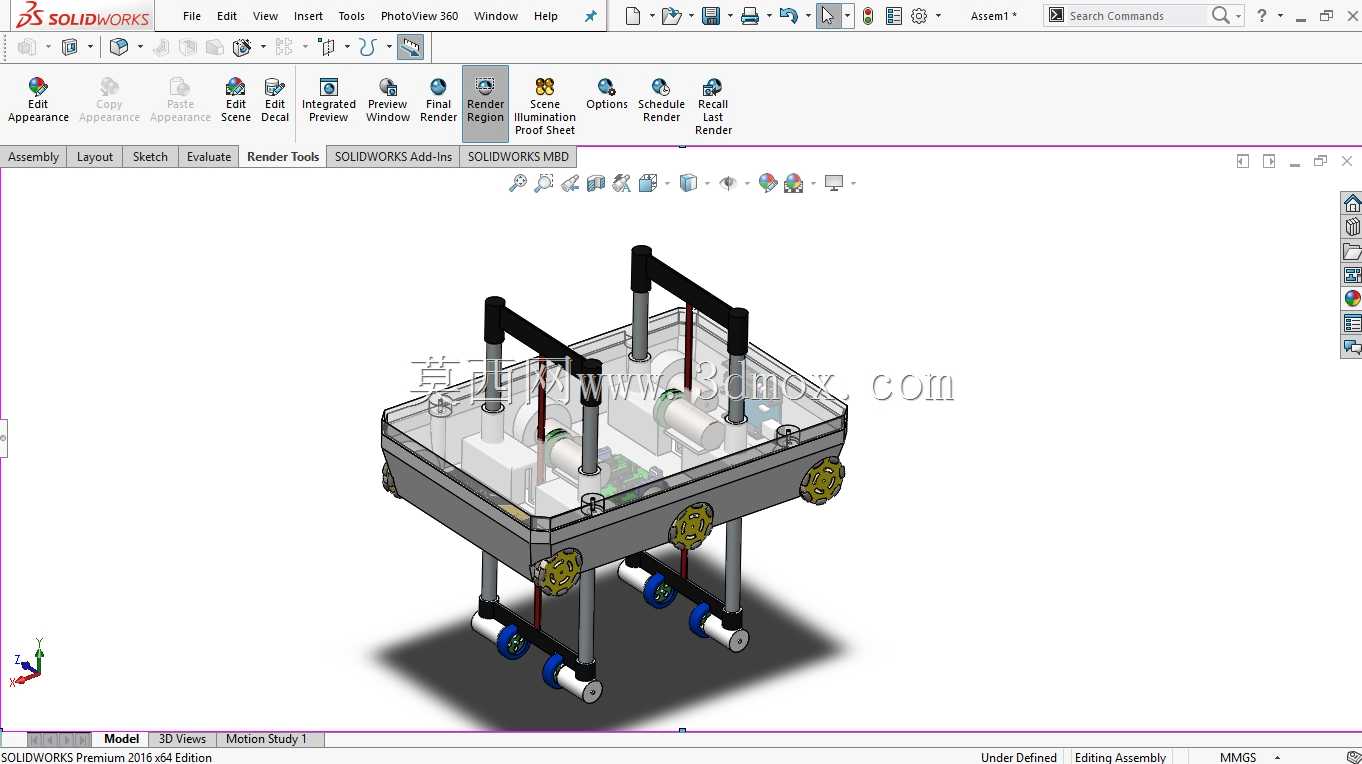

　　底盘上半部分采用透明亚克力护罩覆盖内部的驱动、传动部件，这种设计一方面可以让运维人员直接观察到内部电机、传动轮、线路的运行状态，出现线缆脱落、传动带松动的问题时可以快速定位，另一方面护罩边缘做了圆弧导角处理，不会在作业过程中剐蹭墙面或扶手，护罩和底盘框架采用快拆螺丝固定，日常清理内部积尘、更换易损件时不需要复杂工具即可拆开。

　　在功能实现逻辑上，这款设备的爬楼动作和清洁动作采用独立的驱动控制，行走爬楼的动力由底盘两侧的直流减速电机提供，差速转向的控制方式可以让设备在楼梯转角平台处完成小半径转向，适配不同梯段的方向切换；清洁组件的驱动则单独配置小型电机，可根据作业面的材质调整清洁头的转速，针对水泥台阶、瓷砖台阶、石材台阶的不同污渍附着强度匹配对应的清洁力度。设备的重心经过反复调校，整体重心落在底盘几何中心偏下的位置，爬楼过程中即使轮组搭住上一级台阶抬升底盘，整机的重心投影也始终落在支撑轮组的接触范围内，不会出现前倾后翻的风险，经过实际结构校核，在15度以内的楼梯坡度下，设备的静态稳定系数大于1.3，动态爬楼过程中的稳定系数也能保持在1.1以上，满足移动作业设备的安全要求。

　　考虑到楼梯作业场景的地面可能存在积水、散落的细小杂物，底盘的底部离地间隙设置为35mm，既可以顺利通过台阶接缝处的微小凸起，也能避免地面的积水溅入底盘内部的电气部件，所有电气接线的接头都做了防水密封处理，清洁过程中喷洒的水雾不会造成线路短路。设备的整体重量控制在18kg左右，即使出现爬楼卡滞的情况，单个成年运维人员也可以通过顶部握把将设备抬离台阶，不会出现过重难以转移的问题。和传统的履带式爬楼设备相比，这款轮组式爬楼结构在平地移动时的阻力更小，移动噪音更低，在住宅区域作业时不会产生过大的噪音干扰住户，同时星型轮组的零件加工难度更低，轮瓣采用耐磨聚氨酯材质注塑成型，更换成本远低于履带式结构的整条履带更换费用，更适合批量投入到物业保洁、公共区域清洁的常态化作业场景中。
