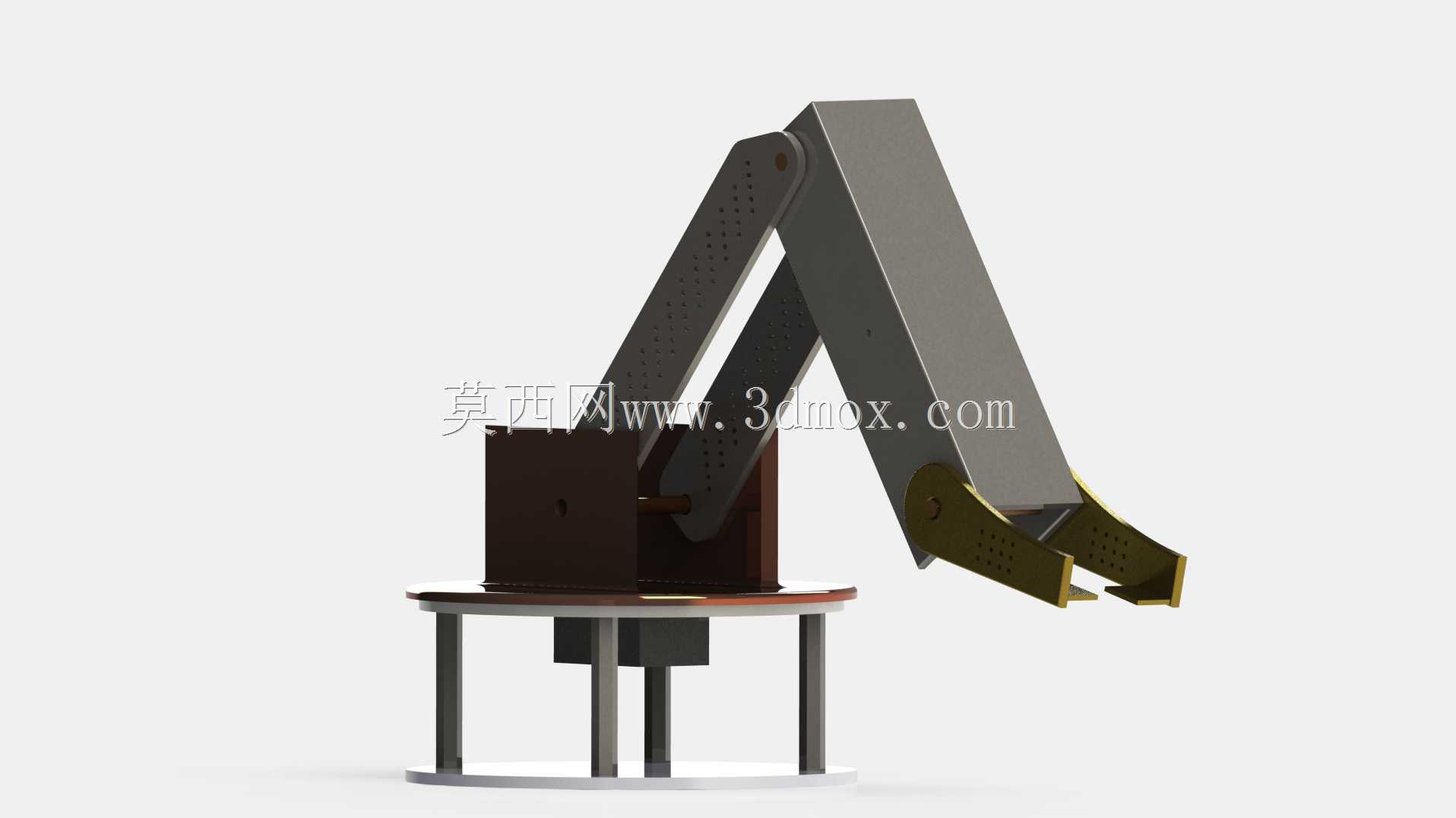

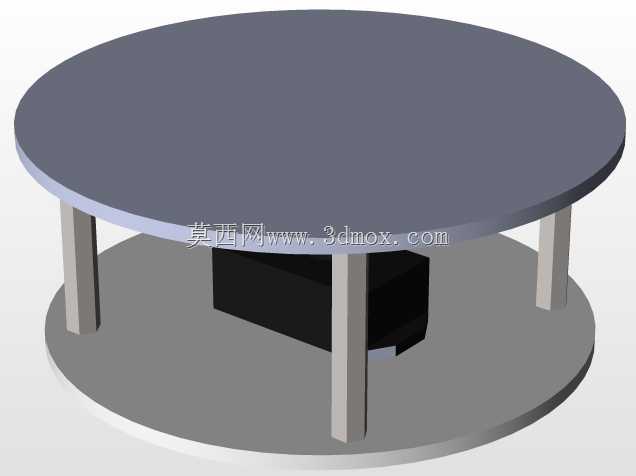

这款立式机械臂的结构设计,最初是针对小型电子元器件装配工位的上下料需求做的方案,在3C产品组装、小型五金件分拣这类工位上,这类结构的设备占用地面面积极小,回转半径控制在合理范围,不会和工位周边的料架、装配工装产生运动干涉。从实际落地的工况来看,它的底座采用双层圆盘支撑结构,下层是固定安装法兰盘,上层是回转支撑台面,三根均匀分布的支撑立柱把上层台面抬离安装基准面,既给底部的回转驱动元件留出安装空间,也能避免台面积攒的加工碎屑、切削液渗入驱动结构内部,日常维护的时候只需要拆开下层法兰的密封盖就能检修驱动组件,不用拆解上部的臂体结构。

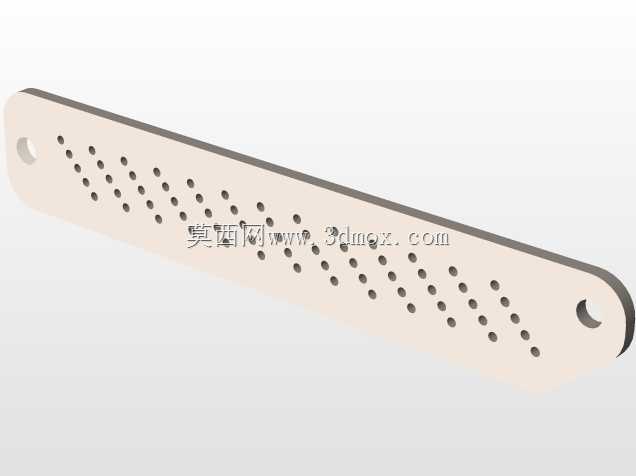

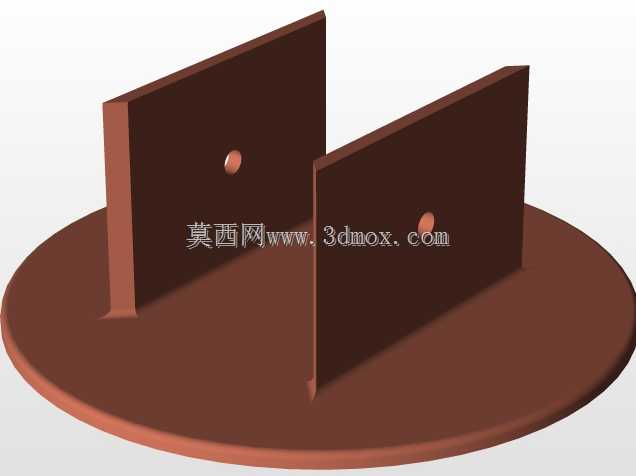

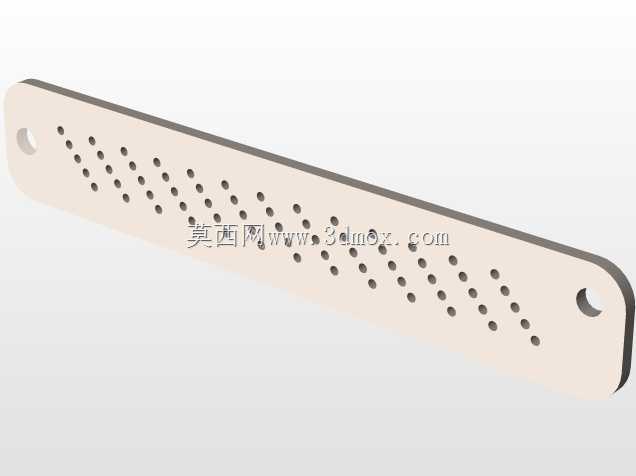

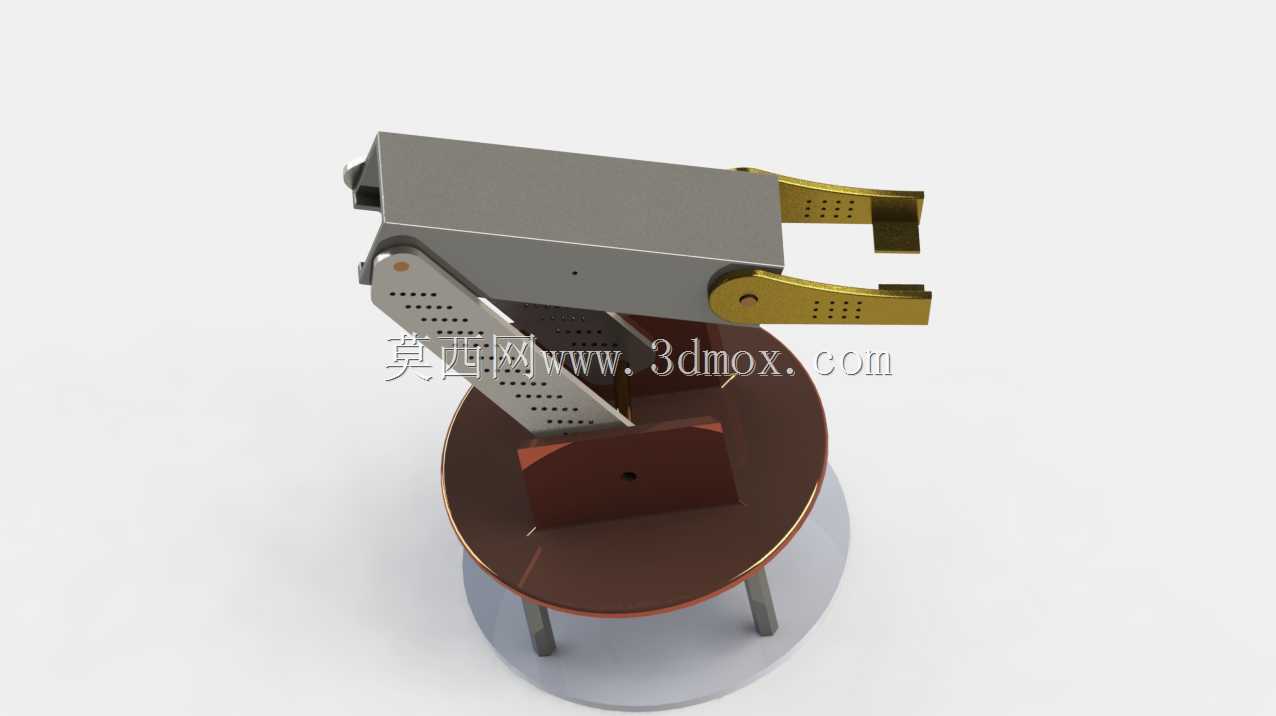

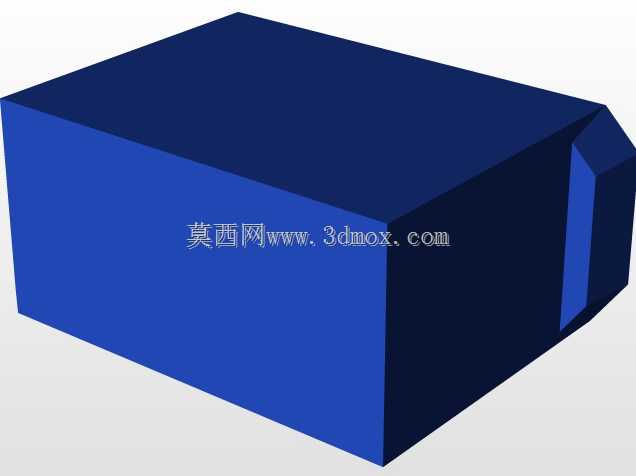

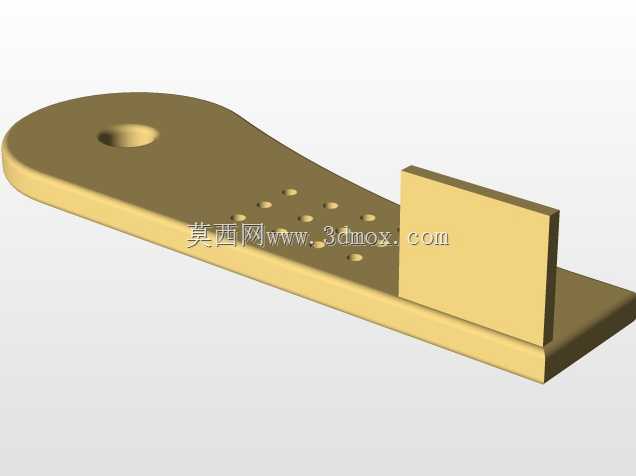

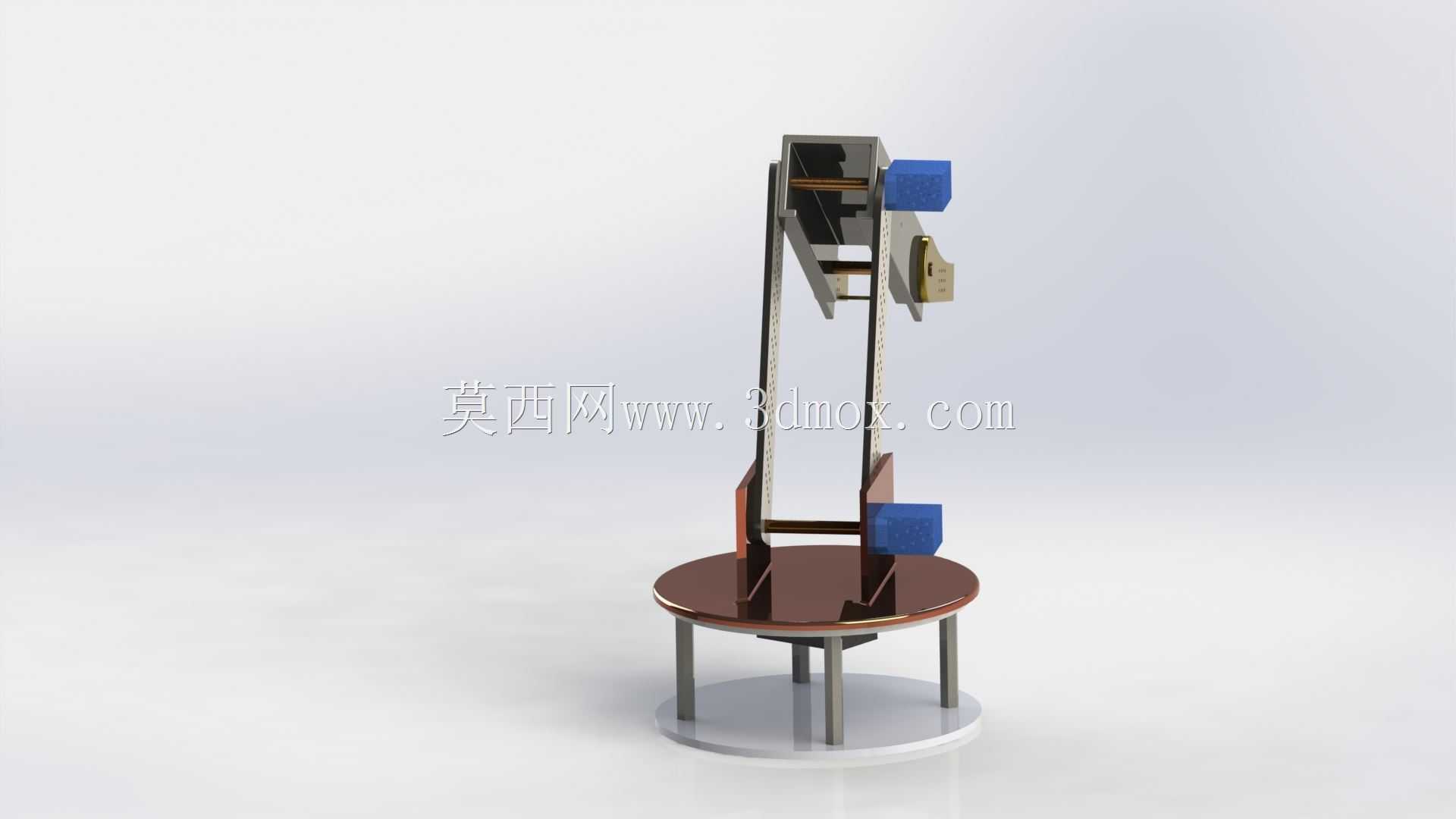

臂体的主框架采用双侧板夹装的结构形式,两块平行的立式侧板之间预留了足够的传动组件安装空间,同步带传动结构布置在侧板内侧,不会暴露在工位外侧,能避免生产过程中散落的物料颗粒卡入传动副造成卡顿。臂体上配置了两组独立的执行端安装位,上下分布的两个蓝色安装座可以根据实际工位需求装夹真空吸盘、气动夹爪或者小型推料机构,不用更换整个臂体就能适配不同的物料取放需求,比如在PCB板上下料工位可以装微型吸盘,在小五金件分拣工位可以换平行夹爪,适配性比单执行端的臂体高不少。
设计的时候特意把臂体的竖直运动行程做了冗余设计,上下两个执行端的运动范围覆盖了从台面基准面到臂体顶端的全区间,在做工位布局的时候,不管是把料盘放在和底座齐平的低位,还是把接料工装放在臂体中部的高位,都能通过调整执行端的位置完成取放动作,不用额外垫高料架或者调整工装高度。臂体侧面预留的走线槽是内嵌式的,执行端的气管、信号线都可以从槽内走,不会在臂体运动的时候出现管线拖拽、缠绕的问题,之前做同类设备的时候遇到过外置管线被臂体运动部件磨破的问题,这次的内嵌走线结构刚好规避了这个隐患。
从安装边界来看,底座的固定法兰采用标准的圆周分布螺栓孔,安装的时候只需要在工位台面上按照孔位打对应的安装孔,用螺栓紧固就能完成固定,不需要做额外的焊接或者定制安装座,对于现有生产线的改造工位来说,安装工作量很小,半天就能完成设备的固定和调试。臂体的回转角度可以通过底部的限位块调整,默认是0到180度回转,刚好覆盖同侧的两个料盘位置,如果需要更大的回转范围,只需要更换限位块的安装位置就能调整到0到270度,适配不同的工位布局。
在传动结构的选型上,竖直方向的运动采用同步带加直线导轨的组合,导轨直接固定在两侧的立式侧板上,传动负载直接通过导轨传递到侧板框架上,不会让同步带承受额外的径向力,能大幅延长传动组件的使用寿命,日常维护只需要定期给导轨加注润滑脂,检查同步带的张紧度就行,维护成本很低。臂体上的配重结构是和执行端安装座集成在一起的,运动的时候不会出现偏载晃动的问题,在高速取放的工况下,臂体的抖动量控制在很小的范围,能保证取料位置的重复精度,满足小型元器件装配的精度要求。
实际使用的时候,这款机械臂可以搭配小型PLC控制系统,通过IO信号和工位上的加工设备、料盘传感器做信号交互,不需要复杂的编程就能完成自动取放料的动作循环,对于小型加工厂的自动化改造来说,这类结构的设备上手门槛很低,一线的设备维护人员经过简单培训就能完成参数调整和日常故障排查。另外,整个臂体的结构零件大多采用标准型材和通用加工件,没有特殊的定制异形零件,后期如果有零件损坏,不需要找原厂定制,本地的机加工车间就能按照图纸加工替换,备件成本很低。
