浮动卡钳式通风盘制动结构三维设计

　　这套盘式制动结构的设计，最初是针对两轮电动车、轻型电动摩托以及入门级运动自行车的制动需求做的适配，同时预留了低速四轮代步车的安装兼容余量，核心是解决鼓式制动器在连续制动下热衰退明显、制动响应滞后的问题。从实际装车场景来看，这类制动结构多用于非承载式车身的轻型代步车辆前轮，也可作为高速电摩的前后轮通用制动单元，相比传统鼓刹，其外露的制动盘结构能在车辆行进过程中借助气流带走摩擦产生的热量，连续下坡制动工况下的摩擦系数衰减幅度能控制在15%以内，远优于鼓刹30%以上的衰减水平。

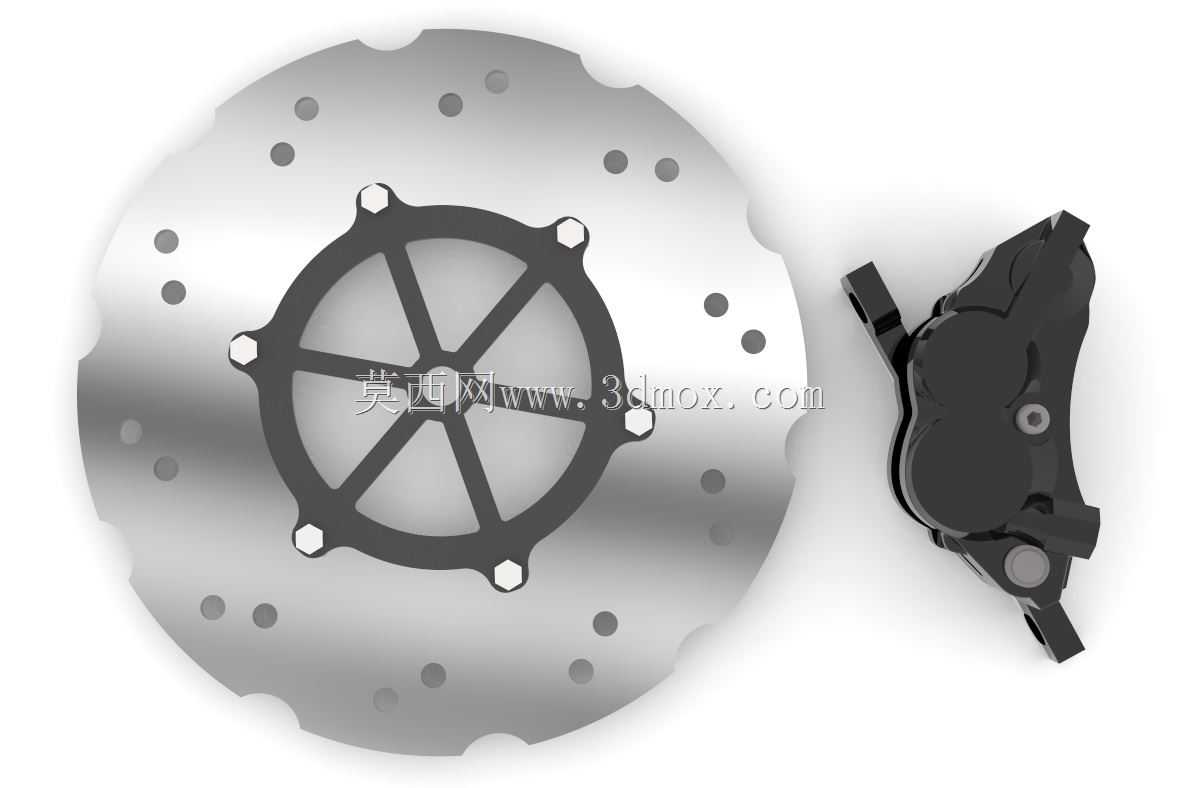

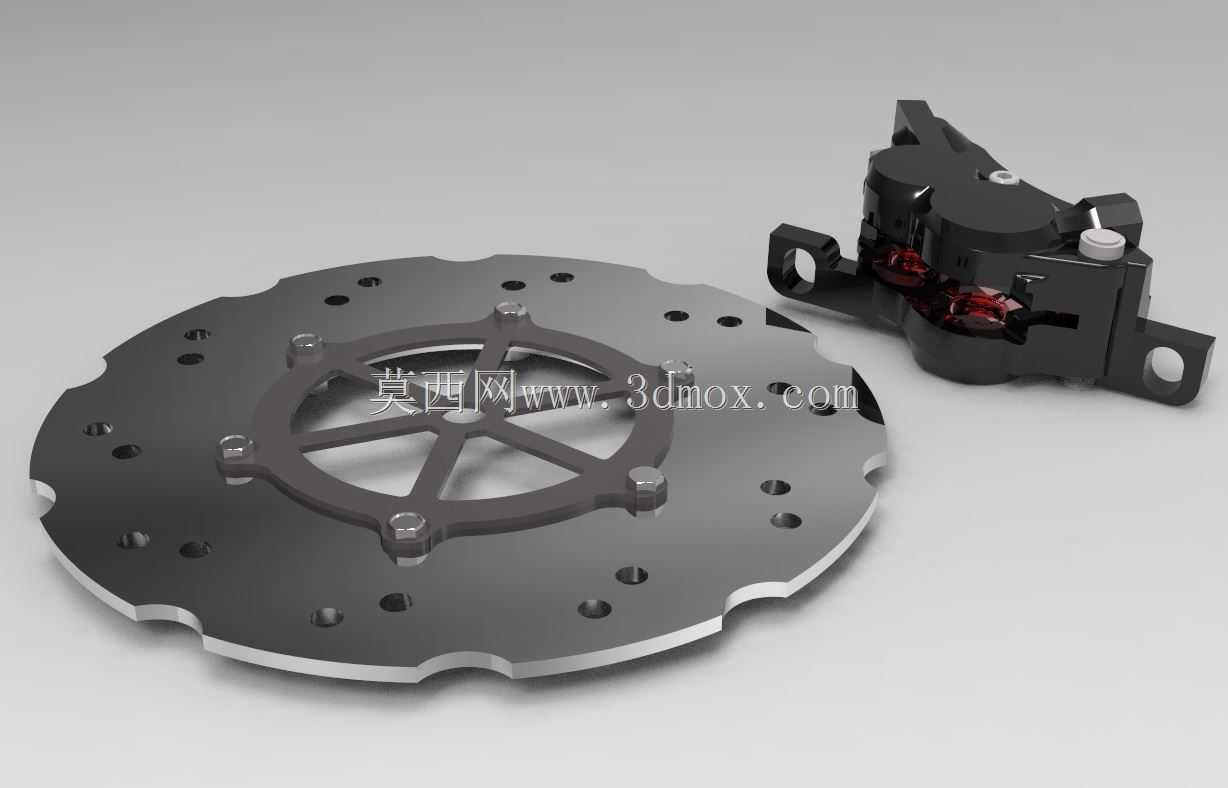

　　设计过程中首先确定的是制动盘的安装边界，盘体外径控制在220mm，中心安装孔的节圆直径匹配常规轮毂的5孔安装规格，单孔直径8.5mm，适配M8的轮毂固定螺栓，盘体总厚度5mm，其中两侧摩擦面各预留2mm的磨损余量，中间通风槽的波浪形外缘不是装饰结构，是经过多次热仿真调整的，一方面能在盘体旋转时切割气流形成紊流，提升散热效率，另一方面能在摩擦片贴合时刮除摩擦面的磨屑，避免磨屑在摩擦面间形成磨粒磨损，延长摩擦片和制动盘的使用寿命。盘体中心的星形支撑结构做了等强度优化，六根支撑肋的厚度从中心向外逐渐收窄，既保证了制动扭矩传递的刚度，又尽可能降低了非摩擦区域的重量，整套盘体的转动惯量比同尺寸实心盘低22%，能减少轮毂转动的惯量损耗，对于电动车辆来说能间接提升续航表现。

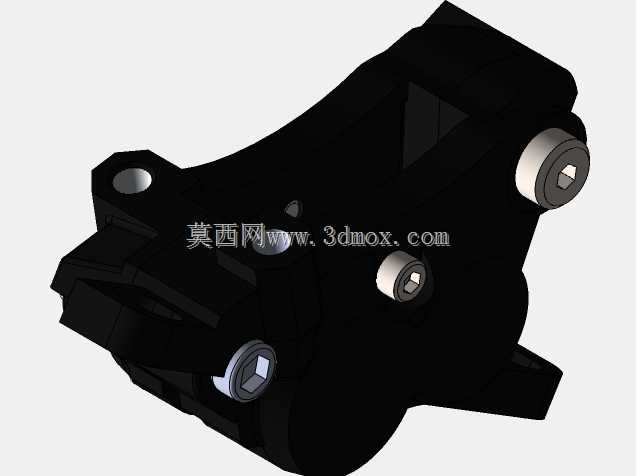

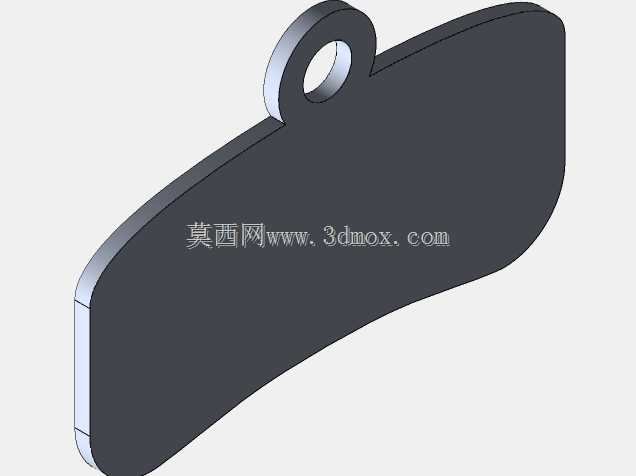

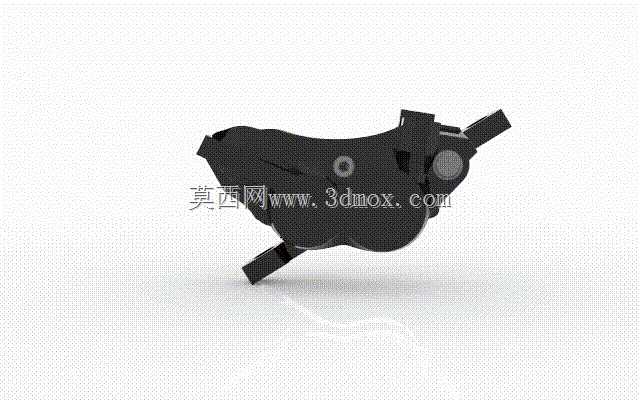

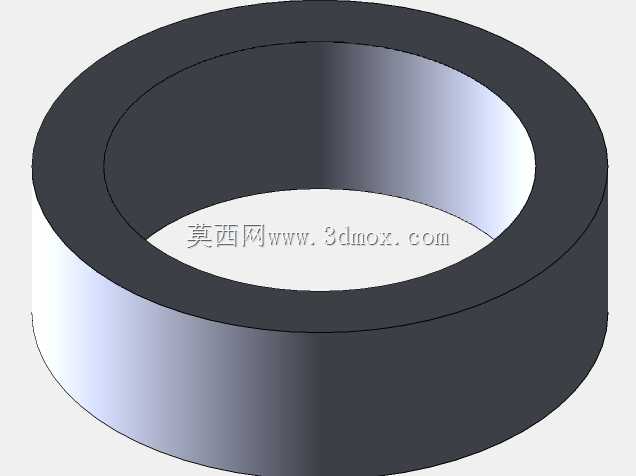

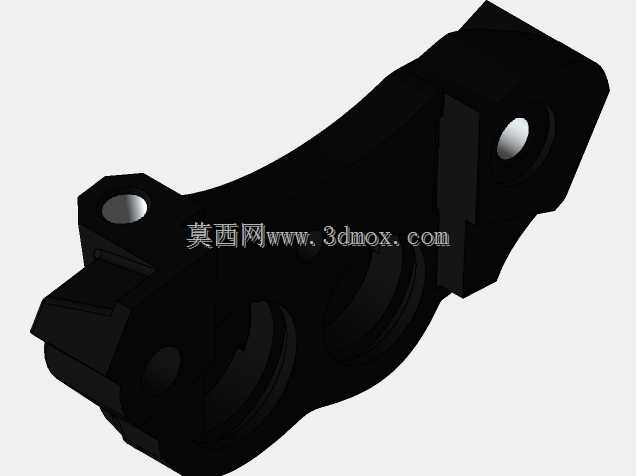

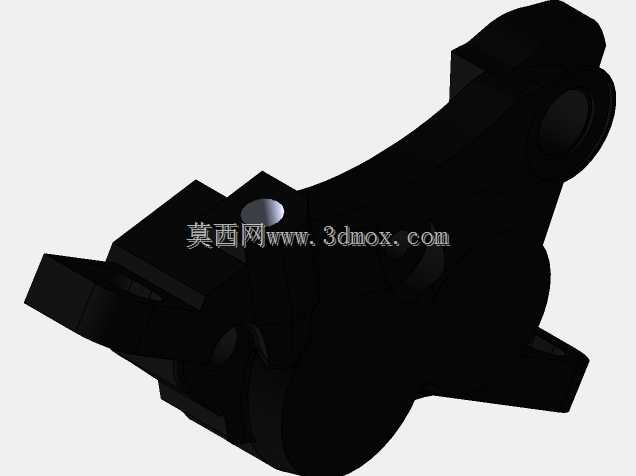

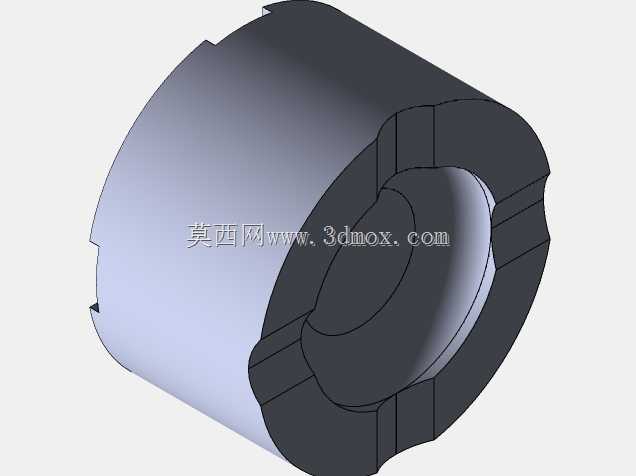

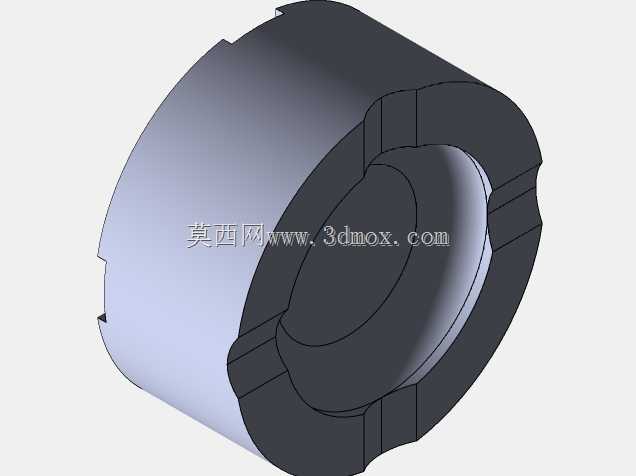

　　卡钳部分采用的是单活塞浮动式结构，相比对向活塞的固定卡钳，浮动卡钳的结构更简单，安装占用空间更小，对安装支架的刚度要求更低。卡钳本体的安装孔中心距设定为100mm，适配市面上绝大多数常规前叉的卡钳安装座，卡钳的活塞直径38mm，匹配常用的DOT4制动液，制动管路接口采用标准的M10×1.25锥面密封接口，不需要额外做转接就能适配通用的制动上泵。卡钳内部的摩擦片背板做了消音片安装槽，预留了0.8mm的消音片安装间隙，能避免制动时的高频振动产生异响；活塞的回位靠矩形密封圈的弹性变形实现，密封圈的沟槽深度和宽度经过反复调整，保证制动解除后活塞的回位量在0.1-0.15mm之间，既不会因为回位量太小导致摩擦片拖磨制动盘，也不会因为回位量太大导致制动自由行程过长，影响制动响应速度。

　　实际建模过程中，所有配合面都做了公差适配，制动盘和轮毂的安装配合面做了0.02mm的平面度要求，避免安装后制动盘出现端面跳动，导致制动时方向盘或者车把抖动；卡钳和安装支架的滑动销配合间隙控制在0.03-0.05mm之间，表面做了硬质阳极氧化处理，减少长期使用后的锈蚀卡滞风险。摩擦片的摩擦材料面积设定为28c㎡，按照0.6的摩擦系数计算，单卡钳能提供的最大制动力矩超过180N·m，完全满足总质量300kg以内的车辆在50km/h时速下的制动距离要求，制动减速度能稳定在0.8g以上。另外在设计时还考虑了日常维护的便利性，卡钳的放气螺钉设置在卡钳本体的最高位置，更换制动液时不需要额外调整卡钳角度就能完成排气操作；摩擦片的更换不需要完全拆卸卡钳本体，只需要拧下固定销就能抽出摩擦片，日常维护的操作门槛很低。

　　从结构验证的角度，这套模型的所有运动部件都做了干涉检查，卡钳在全行程浮动过程中不会和制动盘的支撑肋、轮毂辐条发生干涉，制动盘在最大允许端面跳动量0.1mm的情况下，转动全程和摩擦片的间隙均匀，不会出现偏磨的情况。盘体上的12个散热通孔是均匀分布在摩擦面上的，除了辅助散热之外，还能在涉水制动时快速排出摩擦面之间的水膜，缩短涉水后的制动恢复时间，这一点对于经常在雨天行驶的两轮车辆来说尤为重要，能避免刚驶出积水路段时制动失效的风险。
