双滑轮组绳索传动机构三维设计

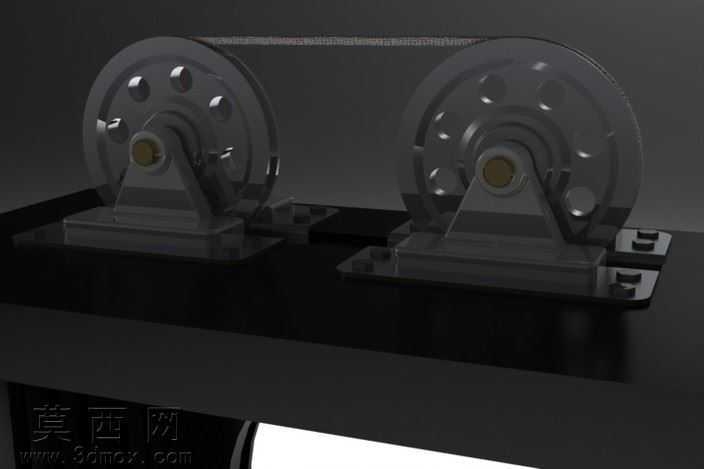

本作品为双滑轮绳索传动机构的三维设计成果，建模阶段依托三维参数化设计软件完成全组件的精准构建，首先从核心功能逻辑出发，梳理滑轮与绳索配合的运动机制，将整体结构拆分为滑轮主体、支撑支架、安装底座、中心转轴四个核心模块逐一建模。滑轮主体部分采用回转体建模逻辑，先绘制轮缘、轮辐、轮毂的截面草图，通过旋转特征生成基础实体，再对轮辐做均匀阵列的减重孔设计，既保证轮体结构强度，又合理控制整体重量，轮槽部分严格按照绳索传动的配合尺寸做圆弧过渡处理，确保绳索与轮槽贴合时不会出现卡滞、滑脱的问题。支撑支架采用三角形稳定结构设计，通过拉伸、切除特征构建支架的支撑臂与转轴安装位，安装底座预留了标准化的螺栓安装孔位，可直接适配不同的安装基面，中心转轴部分做了轴肩定位结构设计，保证滑轮转动时的同轴度，避免运转过程中出现偏磨、晃动的问题。材质与渲染阶段，针对不同部件的实际使用场景匹配对应材质：滑轮主体采用半透明工程塑料材质，调整材质的折射率与粗糙度参数，还原工程塑料略带磨砂的半通透质感；支撑支架与安装底座采用发黑处理的金属材质，添加细微的金属颗粒纹理与边缘倒角的高光效果，还原金属机加工件的真实质感；中心转轴采用铜合金材质，调整金属光泽度与氧化色泽，模拟铜质轴套长期使用的温润金属质感。场景搭建时采用暗调摄影棚环境，添加柔和的区域光与轮廓光，突出双滑轮并列排布的结构层次，通过光影对比展现部件之间的装配关系，让整体渲染效果兼具工业设计的严谨感与视觉表现力。设计过程中始终围绕功能实现展开，所有结构尺寸均经过运动干涉校验，确保绳索穿绕后双滑轮可同步顺畅转动，完整复现滑轮绳索机构的传动功能，每个装配部件都保留了独立的参数化特征，可根据实际使用需求调整滑轮直径、支架高度、底座安装尺寸等参数，适配不同载荷、不同安装场景的使用需求，整体结构紧凑合理，安装固定方式便捷，可直接用于传动机构演示、五金配件选型参考、相关设备的机构集成设计等场景。
