自动装盒机小袋加药进料导向装置

　　在医药、食品行业的小袋类产品后道包装环节，自动装盒机的进料衔接工位一直是影响整线运行效率的关键节点，不少粉剂、颗粒类小袋产品在从立式包装机出料到装盒机料仓的输送过程中，容易出现袋身歪斜、卡滞、叠料的问题，这款小袋加药装置正是针对该类工况设计的衔接导向结构。从实际应用场景来看，该装置直接对接前端小袋包装设备的出料口，承接完成封口的独立小袋产品，通过自身的导向斜面将滑落的小袋规整为统一姿态，有序送入后续装盒机的推料工位，避免小袋在下落过程中出现翻转、错位，减少装盒环节的缺料、卡料停机概率。

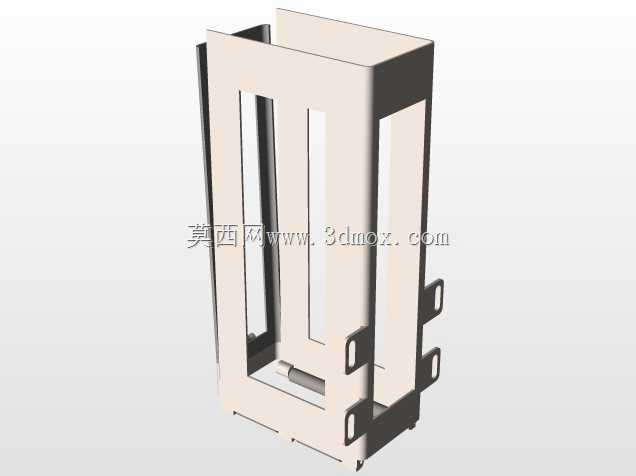

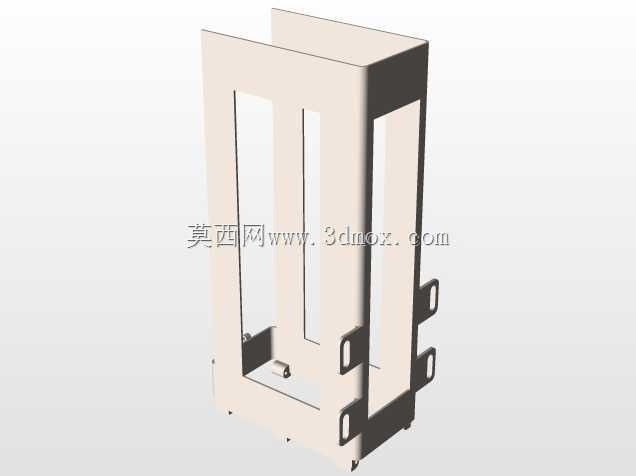

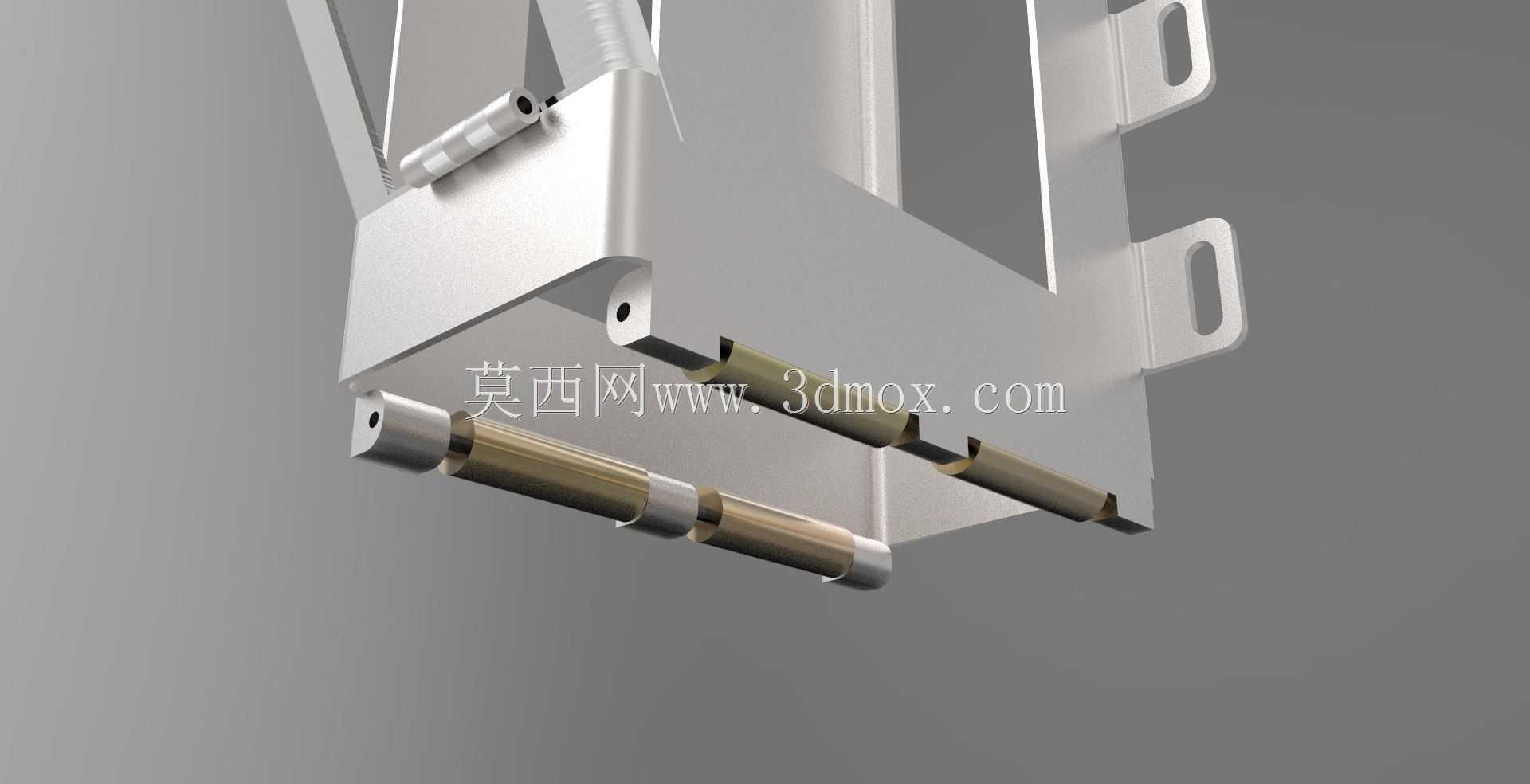

　　从功能特性上看，该装置采用立式框架式主体结构，侧面设置的可开合导向挡板能够根据小袋的厚度、尺寸调整导向间隙，适配不同规格的扁平小袋产品，框架两侧预留的安装耳板可直接固定在装盒机的进料机架上，无需额外设计复杂的转接支架。装置底部设置的承托结构能够对下落的小袋起到缓冲作用，避免小袋直接冲击下方输送结构导致袋体破损，倾斜布置的导向板采用光滑过渡的折弯结构，没有尖锐棱角，不会勾挂小袋的封边部位，适配铝塑复合膜、纸塑复合膜等多种常见小袋包装材质。

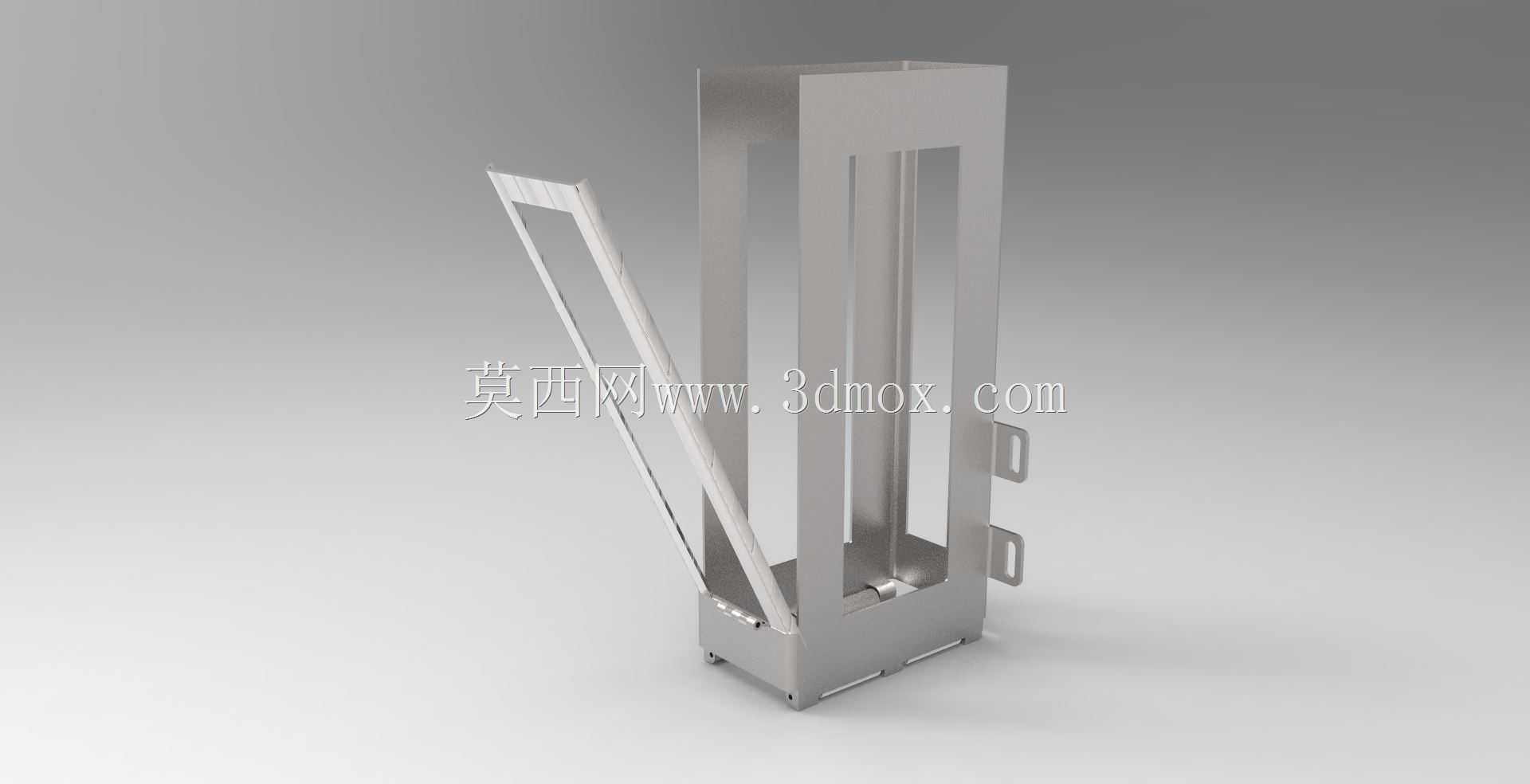

　　设计思路上，该结构优先考虑了工况下的易清洁需求，整体采用钣金折弯拼接结构，没有多余的镂空与藏污缝隙，日常生产结束后可直接擦拭接触物料的表面，满足医药包装环节的卫生要求。框架主体采用等厚板材折弯成型，在保证结构刚性的前提下尽可能减轻自身重量，降低对安装机架的负载要求，导向挡板与主体框架之间采用可拆卸的铰接结构，当出现卡料情况时可直接翻开挡板快速清理，无需拆解整个装置，减少故障处理的停机时间。

　　从安装边界与尺寸适配来看，该装置的整体宽度匹配常规自动装盒机的进料口宽度，安装耳板上开设的长圆孔可实现上下、前后方向的位置调整，能够适配不同高度差的前端出料工位，导向斜面的倾斜角度经过反复验证，既能够保证小袋依靠自重顺利下滑，又不会因为下滑速度过快导致小袋冲出承托位置。装置内部的料道宽度可通过调整导向挡板的开合角度进行微调，无需更换零部件即可覆盖一定尺寸范围内的小袋产品，对于多品种小批量的包装生产线而言，能够减少换产调整的工作量。在实际运行过程中，该装置无需额外配置动力源，完全依靠物料自重完成导向输送，不会产生额外的能耗与维护点，结构可靠性更高，适配连续运行的高速包装生产线，可有效衔接前后段设备的运行节拍，避免因为进料姿态不规整导致的装盒次品，提升整线的运行稳定性。
