球体加工专用小型仿形车床结构设计

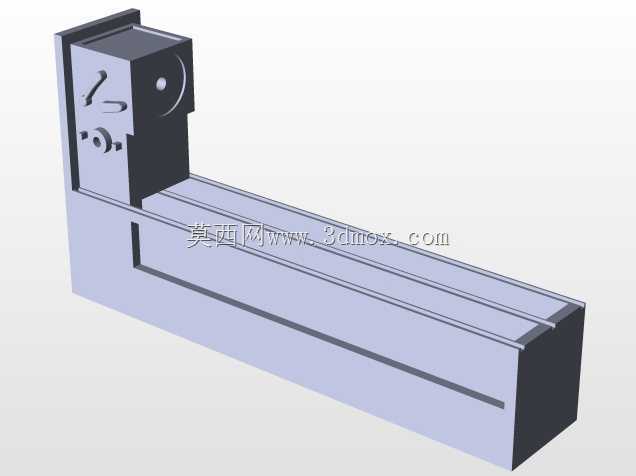

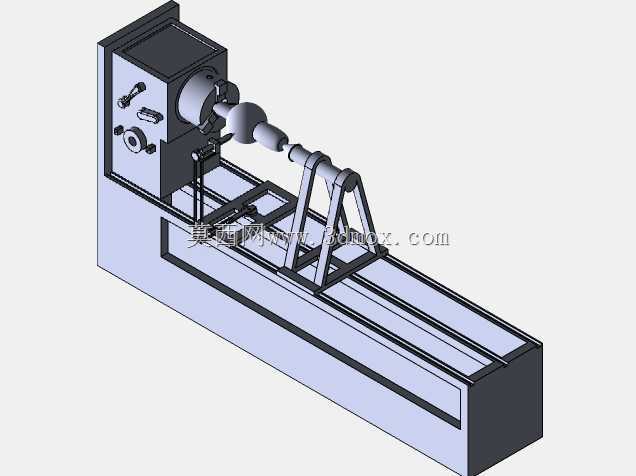

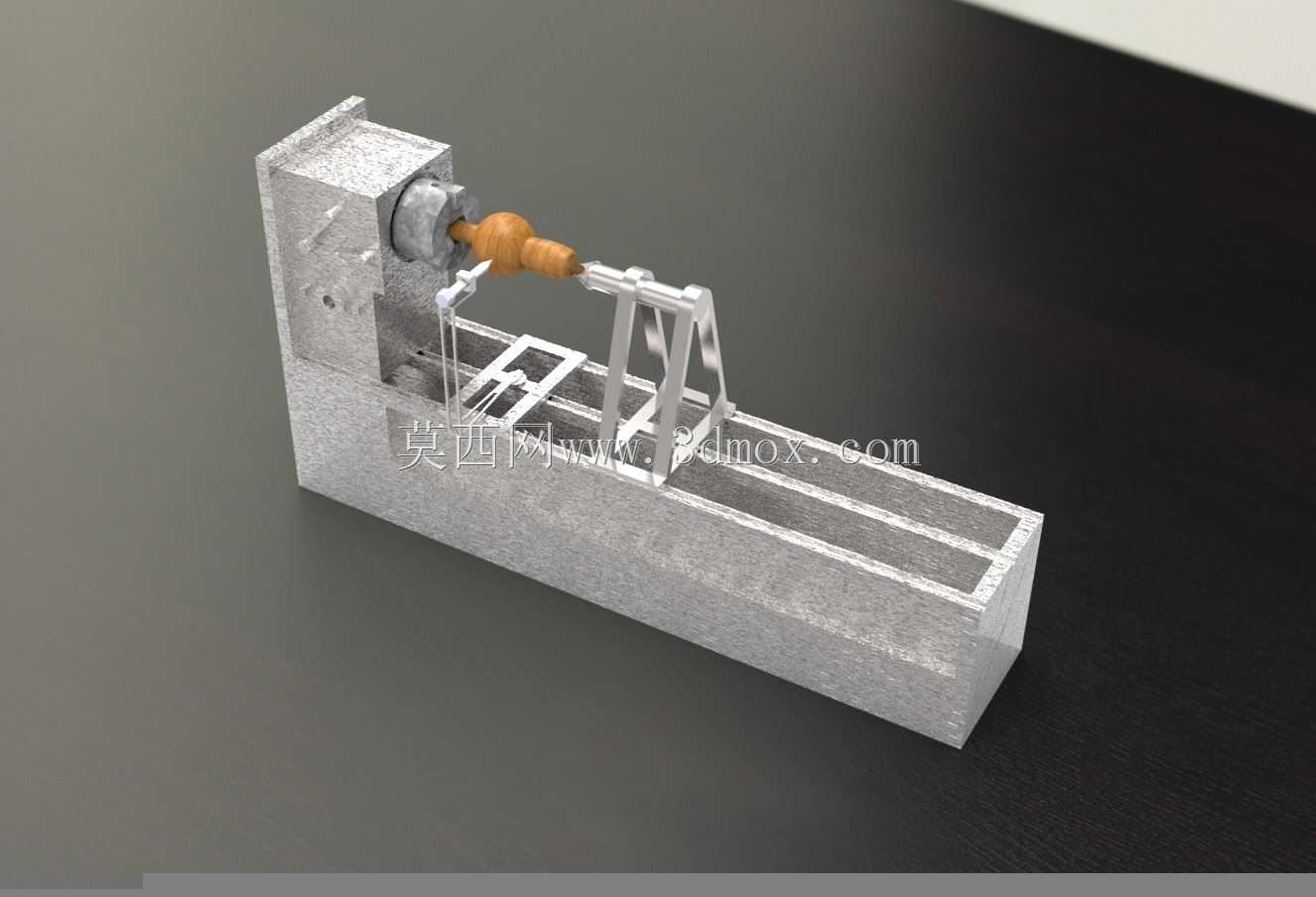

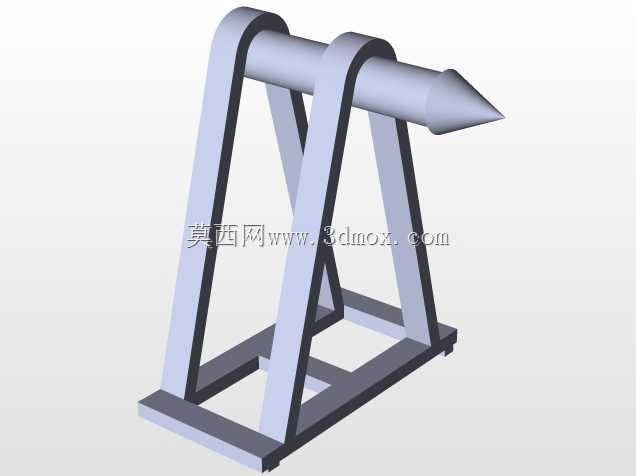

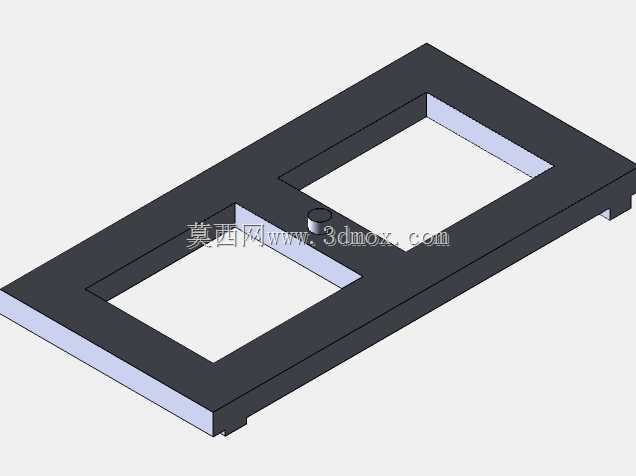

　　毕竟球体加工时刀具的切削力是沿球面法向持续变化的，基座刚性不足很容易在球面上留下振纹，影响最终的表面粗糙度。主轴箱部分集成在基座的左端，采用三爪自定心卡盘装夹棒料毛坯，主轴的回转精度控制在0.02mm以内，足够满足普通民用级实心球体的形位公差要求，和普通车床不同的是，这款设备的刀架部分并没有采用横向进给拖板，而是设计了随动仿形支架，支架上安装的靠模与待加工球体的轮廓完全一致，车削过程中刀具始终紧贴靠模轮廓进给，不需要操作人员手动控制进刀尺寸，只要完成毛坯装夹、启动主轴进给，就能自动完成整球的成型切削，大幅降低了对操作人员的技能要求。设备的进给导向机构采用双光杆平行布局，两根导向光杆沿床身通长布置，仿形刀架通过直线轴承套在光杆上滑动，在体育器材、五金装饰件、小型机械传动件的加工场景中，实心球体的批量成型一直是普通卧式车床难以高效覆盖的工序，常规车削球体需要操作人员反复赶刀、配合成型样板反复测量，不仅加工效率低，不同批次工件的球面轮廓度误差也很难控制在统一公差范围内，这款专用仿形结构的球体切割车床，正是针对小直径实心回转球体的批量加工需求设计的专用加工设备。从整体布局来看，设备采用床身与主轴箱一体化的铸铁基座结构，基座沿工件轴向开出通长的排屑与安装槽道，既可以承接车削过程中产生的金属切屑，也为仿形进给机构提供了平直的安装基准面，这种一体化基座的设计思路，核心是缩短主轴端面到仿形导轨的安装跨距，避免长悬臂结构带来的切削振颤，

　　进给过程的阻尼均匀，不会出现爬行现象，刀架的进给驱动采用手动丝杠进给结构，适合小批量多规格的球体加工场景，更换不同直径的靠模和对应车刀，就能快速切换加工规格，不需要对床身、主轴等核心部件做任何调整。从安装边界来看，这款设备的整体占地尺寸控制在长1200mm、宽400mm、高500mm范围内，不需要专门的设备基础，直接放置在常规车间的水泥地面上，调平四个垫脚就能投入使用，车间电源接入常规380V三相工业用电即可驱动主轴运转，不需要额外配置液压站、冷却站等附属设备，非常适合小型五金加工厂、体育器材作坊的现场加工需求。在实际加工流程中，操作人员只需要将棒料毛坯从主轴后端的通孔穿入，夹紧卡盘后启动主轴，

　　转动进给手轮带动仿形刀架沿光杆向主轴方向进给，刀具在靠模的约束下沿球面轨迹走刀，一次走刀就能完成球体的成型切削，加工完成后退刀、切断工件，就能进入下一个加工循环，单工件的加工周期比普通车床手动车削球体缩短60%以上，而且加工出的球体轮廓一致性好，不需要后续额外的修型打磨工序。针对球杆类带柄球体的加工需求，这款设备的主轴通孔直径设计为20mm，可以直接穿入长棒料，加工完成后只需要切断柄部多余料头即可，不需要二次装夹找正，避免了二次装夹带来的柄部与球体的同轴度误差，这一点对于台球杆、家具装饰拉手、小型阀门球芯这类带连接柄的球体零件来说，能有效提升装配后的配合精度。设备的床身槽道内部预留了切屑收集空间，加工产生的钢屑、

　　铜屑或者铝屑会直接落入槽道内，每班生产结束后只需要用毛刷清理一次即可，日常维护非常简便，主轴轴承采用脂润滑结构，不需要定期加注润滑油，日常点检只需要检查导向光杆的表面清洁度，避免切屑嵌入直线轴承造成滑动卡滞即可。从结构设计的冗余度来看，这款设备最大可以加工直径50mm的实心球体，适配的棒料直径范围在10mm到55mm之间，既可以加工木质的台球杆装饰球、工艺品木球，也可以加工铜质、铝质的装饰球，更换硬质合金车刀后还可以加工低碳钢材质的小型传动球头，覆盖的加工材质范围比较广。仿形支架的安装位置设计了可调节的腰型孔，针对不同直径的球体加工，只需要调整靠模的安装位置，匹配车刀的伸出长度，就能保证刀具轨迹与球面轮廓完全重合，调整过程不需要专用工装，用普通内六角扳手就能完成，换型时间控制在10分钟以内，非常适合多规格小批量的柔性生产需求。和专业的数控球面车床相比，这款设备没有复杂的数控系统、伺服驱动部件，采购成本和后期维护成本都非常低，对于没有数控操作能力的小型加工户来说，不需要额外学习编程知识，普通车床操作人员经过半小时的讲解就能独立操作，设备的故障率也远低于数控类球面加工设备，不会出现系统报错、伺服报警这类影响生产的故障，在低端球体加工市场有很强的实用价值。
