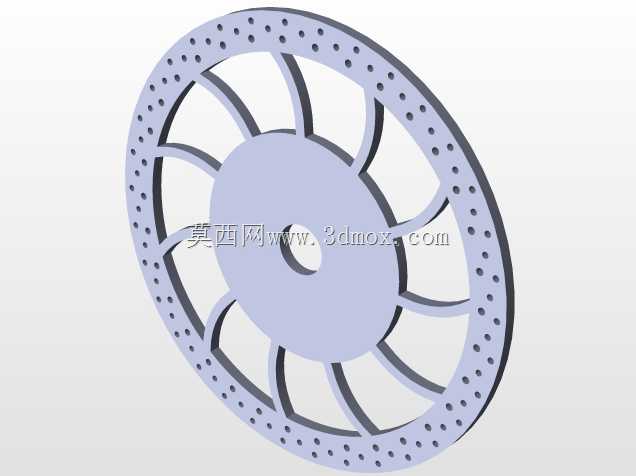

这类辐条式多孔通风制动盘,核心应用场景覆盖中小功率动力设备的回转制动环节,常见于轻型代步车辆、小型工业输送线的从动轮制动端、台架类试验设备的负载轴制动工位,区别于实心制动盘的封闭结构,其设计核心围绕连续制动工况下的热衰退抑制展开。从结构功能来看,盘面沿圆周均匀排布的密集小孔,首先承担制动过程中的散热风道作用,当制动盘随轴高速回转时,气流可顺着通孔快速穿过盘体,带走摩擦片与盘面接触产生的摩擦热,避免长时间制动后盘面温度过高导致摩擦系数骤降;同时这些通孔也能在制动过程中排出摩擦产生的磨屑,减少磨屑在摩擦面之间的堆积,降低磨粒磨损对盘面和摩擦片的损耗,延长摩擦副的整体使用寿命。中间的辐条式支撑结构,并非单纯为了减重,
辐条沿盘体径向呈流线型排布,在保证盘体整体径向刚度、抗扭强度满足制动扭矩传递要求的前提下,大幅削减了盘体的整体转动惯量,对于需要频繁启停的回转机构来说,更低的转动惯量意味着启停过程的动力损耗更小,机构响应速度更快;同时辐条之间的大尺寸镂空区域,进一步拓展了散热通道的通风截面积,相比同尺寸的实心盘,连续制动工况下的盘面平衡温度可降低两成以上。从设计思路层面拆解,这类制动盘的建模首先要确定核心安装边界:中心的安装孔为轴系配合基准,需匹配对应输出轴的配合公差,安装端面的平面度需控制在合理范围内,保证装配后盘体的端面跳动量满足制动间隙要求,避免制动过程中出现偏磨、抖动问题。盘体的外径尺寸根据所需制动扭矩匹配,
摩擦面的有效接触宽度需结合摩擦片的接触面积核算,保证单位面积压力处于摩擦材料的许用压强范围内,避免压强过大导致摩擦片过早磨损。盘面的小孔排布需做动平衡校核,所有通孔沿圆周方向等角度均布,孔径大小结合盘体厚度设计,避免孔间距过小导致盘体局部强度不足,在制动夹紧力作用下出现盘面变形;辐条的截面形状采用渐变设计,靠近中心轮毂处的截面厚度更大,向外侧摩擦环过渡时逐渐收窄,符合扭矩传递过程中的应力分布规律,减少应力集中点,避免交变载荷下出现辐条疲劳断裂。实际选型应用时,需注意这类通风结构制动盘的适用工况,其开放的镂空结构不适合多粉尘、多油污的恶劣作业环境,否则粉尘、油污容易顺着镂空区域进入制动内腔,附着在摩擦面上反而会降低制动效率,
因此更适合相对清洁、通风条件良好的室内设备或封闭舱室内的动力机构使用。建模过程中,盘体的摩擦面需预留合适的加工余量,因为实际生产中摩擦面需要经过磨削加工保证表面粗糙度,满足摩擦副的接触要求;辐条与中心轮毂、外侧摩擦环的衔接处需做圆角过渡,避免直角衔接带来的应力集中,提升盘体的抗疲劳性能。另外这类结构的制动盘在做动平衡校验时,可通过调整小孔的去重量实现平衡校正,相比实心盘需要额外铣削去重的方式,工艺性更好,适合批量生产时的快速动平衡调整。从安装边界来看,盘体的轴向厚度需匹配制动卡钳的安装间隙,装配后摩擦面与摩擦片的平行度需控制在公差范围内,保证制动时两侧摩擦片能同时均匀贴合盘面,避免单侧接触导致的制动力不足、局部过热烧蚀摩擦片的问题。
- 全部评论(0)
- 模板大小: 933.72 KB
- 售价:5金币
- 下载次数: 5
- 系统要求: AutoCAD
- 软件分类: 制动器
