博萨包装设备门体连接铰链结构设计

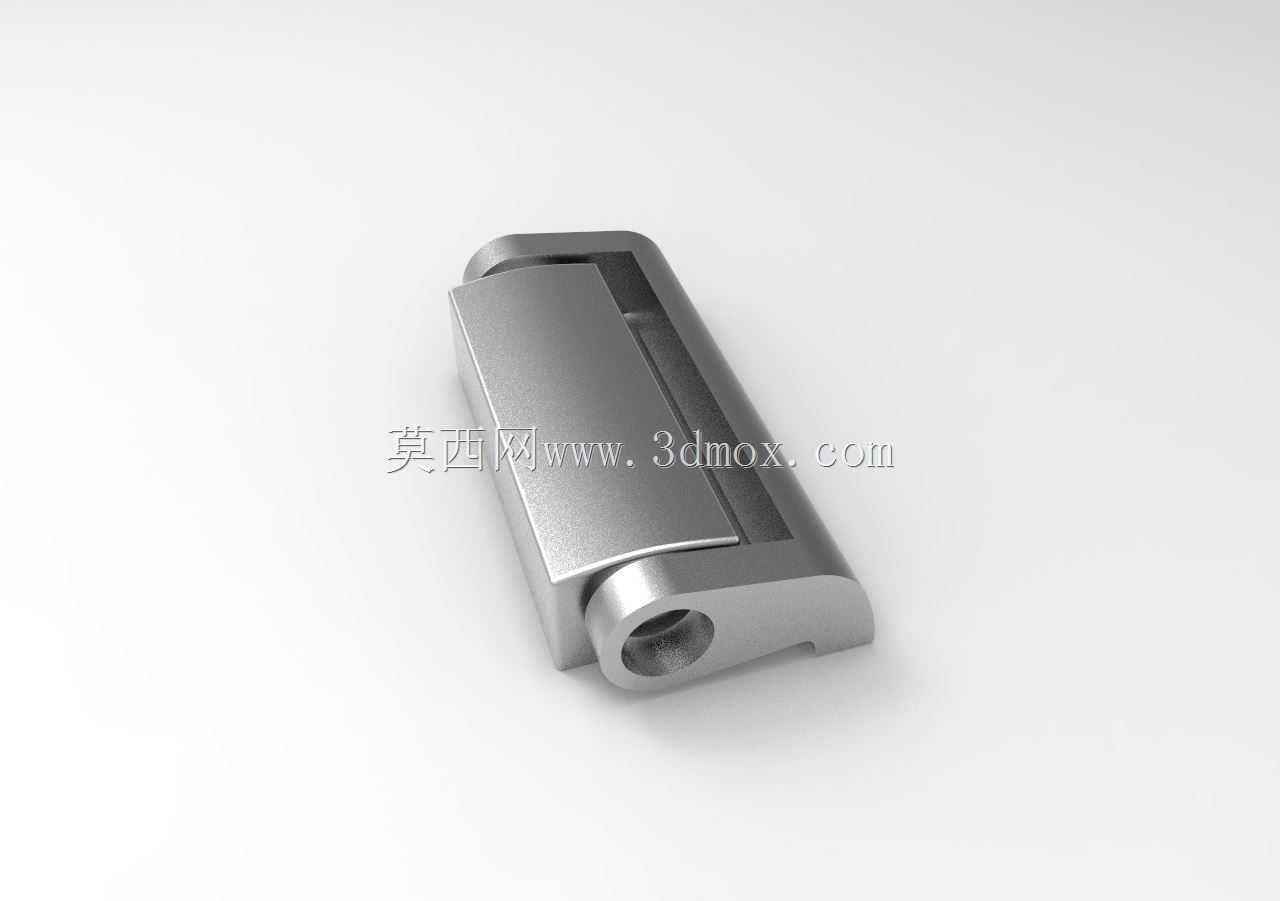

　　在连续式包装设备的门体结构设计中，铰链作为连接防护门与设备机架的核心承载部件，其结构合理性直接决定了门体开合的顺畅度、长期使用的耐磨性能以及设备维护时的操作便捷性。这款针对博萨系列包装机设计的门铰链，在结构上采用一体化压铸成型的主体结构，摒弃了传统拼接式铰链的焊缝应力集中问题，主体材质选用常用的锌合金压铸基材，表面做哑光喷砂处理，既能够适配包装车间多粉尘、偶尔有清洁试剂飞溅的使用环境，也能避免长期使用后表面出现锈蚀掉漆的问题，和设备整体的工业外观风格保持统一。

　　从实际安装边界来看，这款铰链的安装面做了沉孔设计，固定螺丝安装后不会突出铰链表面，避免门体开合过程中螺丝头剐蹭机架或者门体内侧的走线，铰链的转动副采用内嵌式铜套衬套结构，而非直接的金属面硬摩擦，这种设计能够让门体在频繁开合的工况下，转动阻力保持长期稳定，不会出现使用一段时间后铰链卡顿、异响的问题，铜套的储油槽结构可以在设备定期保养时填充少量润滑脂，就能满足上万次开合的润滑需求，不需要频繁拆解维护。

　　在功能特性上，这款铰链的转动角度做了限位设计，最大开合角度可以达到135度，既能够满足日常设备调试、清理维护时门体完全打开的操作空间需求，也不会因为开合角度过大导致门体碰撞到设备侧边的操作按钮或者相邻的生产线设备，铰链的承重能力经过校核，单副铰链可以承载15kg以内的钢制防护门，常规包装机的单扇检修门配置两副该款铰链，就可以满足承重需求，不需要额外增加支撑结构。

　　设计过程中，首先考虑的是包装机门体的实际使用场景：包装设备的防护门除了日常的安全防护作用，还需要经常打开来清理落料残渣、更换包装膜卷、调整成型器位置，所以铰链的转动阻尼做了适中的调校，既不会因为阻尼太小导致门体随意晃动关合，也不会因为阻尼太大导致操作人员开门费力。铰链的主体外形做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在设备周边作业时被磕碰划伤，这一点也符合机械设备安全设计的相关规范要求。

　　从安装适配性来说，这款铰链的两个安装面分别对应机架侧和门体侧，安装孔位的间距按照包装机常用的2mm厚钢板方管机架的尺寸做了匹配，安装时不需要在机架上做复杂的铣削加工，直接按照孔位钻孔攻丝就可以完成固定，门体侧的安装面也适配常用的1.5-2mm厚冷轧钢门的安装尺寸，不管是新设备组装还是旧设备的铰链损坏替换，都可以直接适配安装，不需要额外修改门体或者机架的结构。

　　在结构细节上，铰链的转动轴采用不锈钢材质，和锌合金主体、铜衬套形成不同材质的摩擦副，避免了同材质摩擦容易出现的咬合粘连问题，即使在南方潮湿的生产车间环境下，也不会出现转轴锈死导致门体无法打开的情况。铰链的合页间隙做了精准的控制，门体安装完成后，门和机架之间的缝隙均匀，不会出现一侧缝隙过大漏尘、一侧缝隙过小摩擦掉漆的问题，同时预留的间隙也可以适配门体粘贴密封胶条的厚度，安装胶条后门体依然可以顺畅开合，关闭时胶条的压缩量均匀，能够满足设备防护门的防尘密封要求。

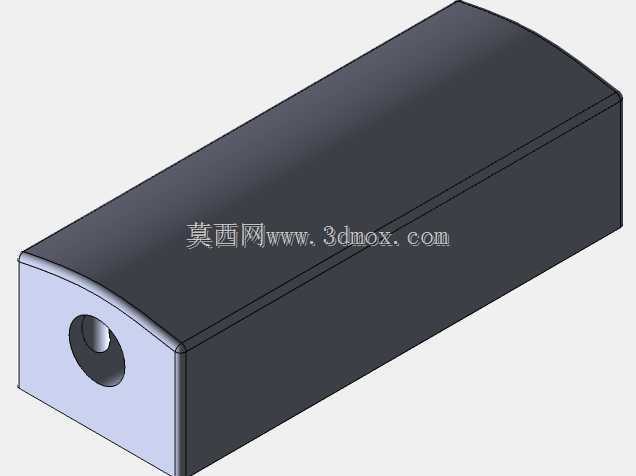

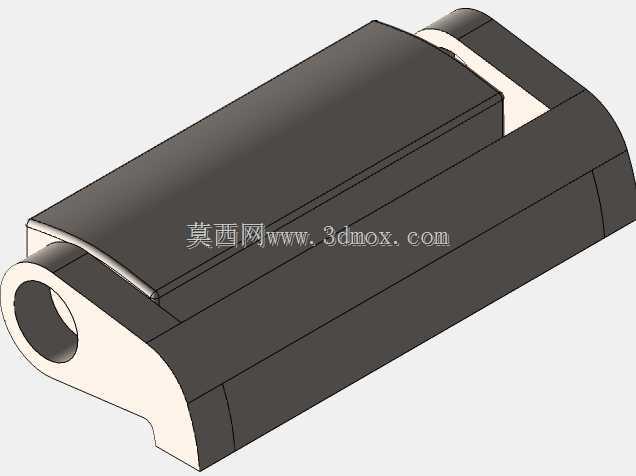

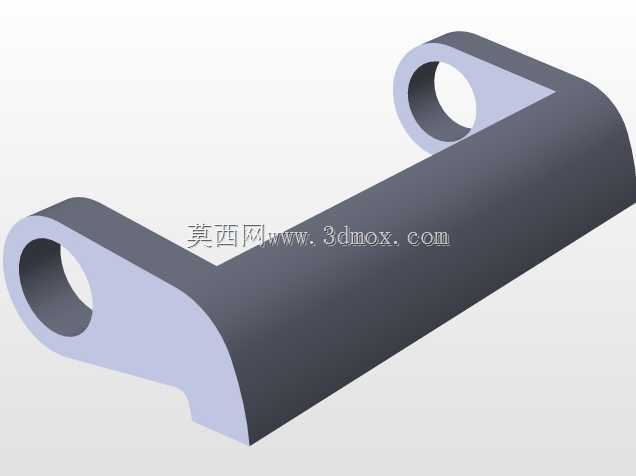

　　很多包装机在实际使用中，铰链损坏大多是因为操作人员暴力开关门、或者清理设备时用力掰扯门体导致的，这款铰链在转动部位的根部做了加强筋结构，提升了铰链整体的抗冲击性能，即使受到一定的侧向冲击力，也不容易出现断裂变形的问题，相比市面上普通的民用合页，其结构强度完全适配工业设备的使用工况。在三维建模过程中，所有的安装孔位、转动间隙、加强筋结构都做了参数化设计，设计人员如果需要调整适配不同厚度的门体，只需要修改对应的参数就可以快速衍生出不同规格的铰链模型，不需要重新从零开始绘制结构，能够大幅缩短包装机门体结构的设计周期。
