真空系统防灰尘堵塞金属过滤容器结构

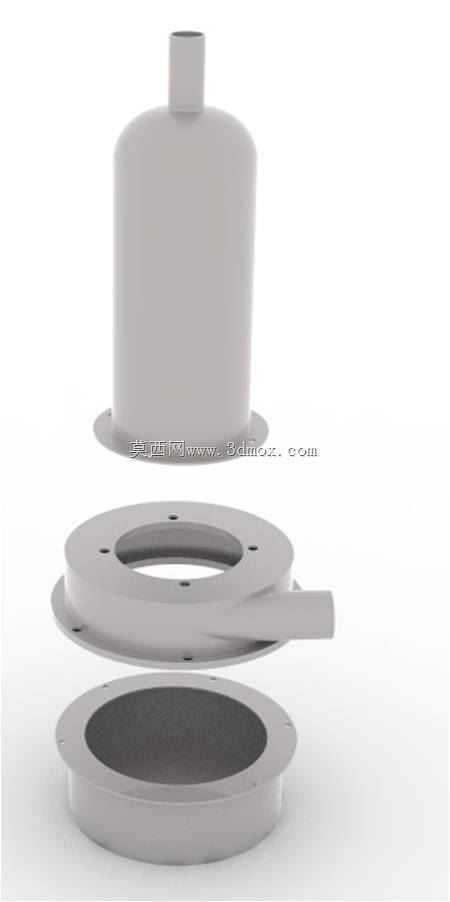

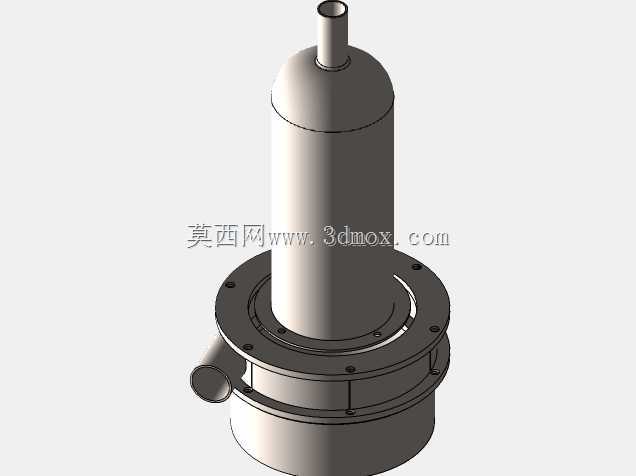

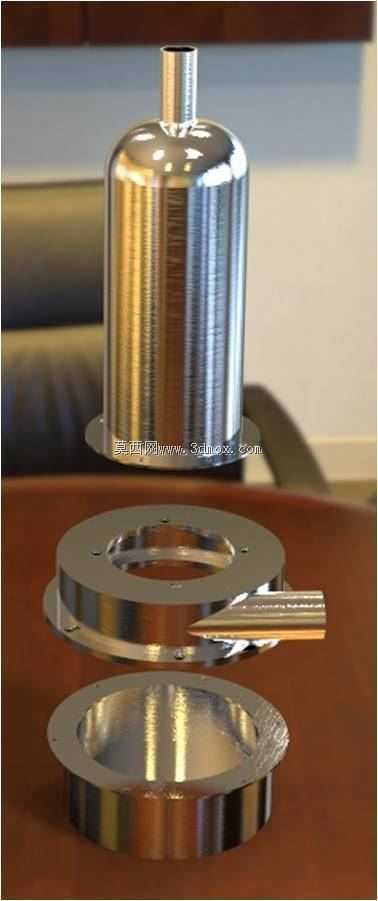

　　在工业真空获取与输送系统的长期运维过程中，含尘气流进入真空发生装置前的杂质拦截，一直是影响设备无故障运行周期的核心环节。不少现场工况里，真空管路直接对接扬尘作业点，打磨碎屑、粉体原料、环境浮尘会随气流快速流向真空泵、真空发生器等核心部件，轻则造成阀片卡滞、密封面磨损，重则直接导致叶轮动平衡失效、腔体拉伤，整套真空系统停机拆解维修的成本往往远高于前端防护部件的投入。本次呈现的这款金属容器结构，就是针对真空管路前置防尘需求设计的拦截组件，区别于常规一次性纸质或纤维滤芯结构，整体采用金属材质加工，可反复拆解清理，适配多类工业真空应用场景。从结构组成来看，整套组件分为上腔体、中间密封法兰、下集尘腔三个核心部分，上腔体顶部预留标准外螺纹接口，

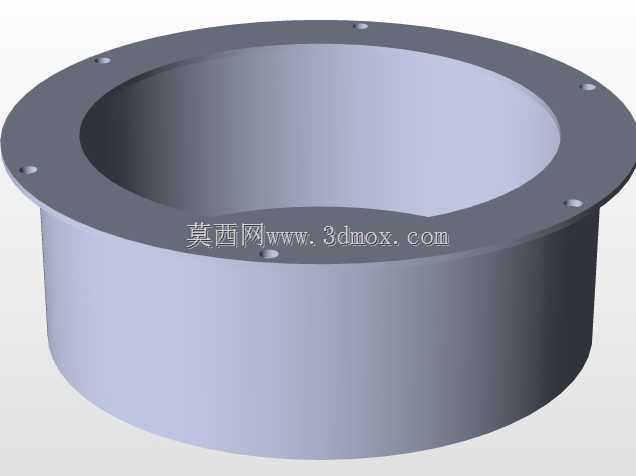

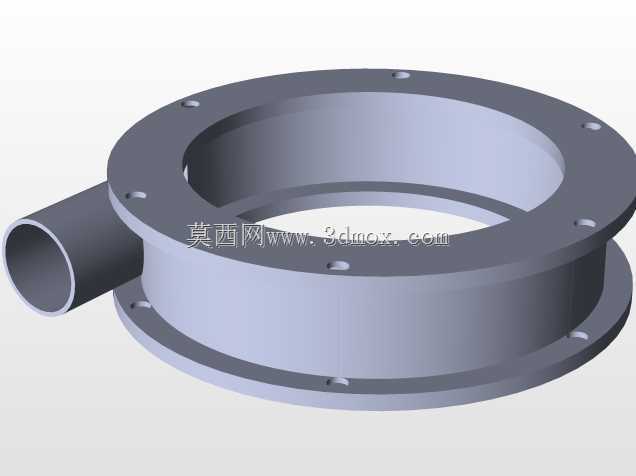

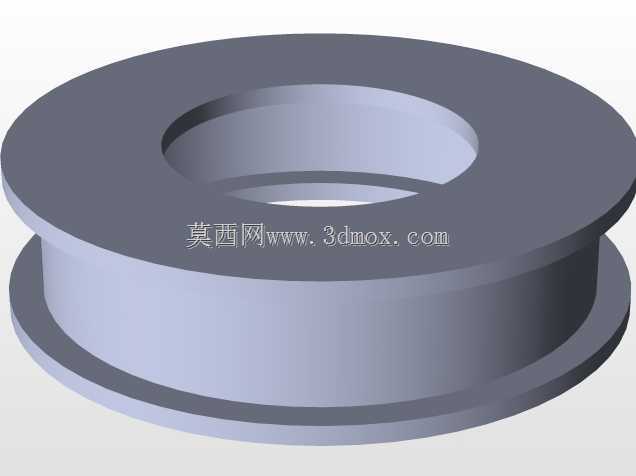

　　可直接对接真空系统的吸气侧管路，接口内径与主流工业真空软管、硬管的通径匹配，无需额外变径接头即可完成安装。中间法兰盘沿圆周均匀分布安装孔，通过螺栓实现上下腔体的压紧连接，法兰密封面预留密封槽，可适配O型橡胶密封圈或者金属密封垫片，根据实际工况的真空度要求灵活选择密封形式，保证连接位置在额定负压下不会出现泄漏点。下腔体为敞口对接的集尘结构，气流从侧部或者下部进入腔体后，因通径突然扩大，气流速度快速下降，裹挟的大质量粉尘颗粒会在重力作用下沉降到下腔体底部，不会随气流进入上部的真空管路，部分细小颗粒则会被腔体内部可选配的金属滤网拦截，实现气尘分离的效果。在实际应用场景中，这类结构可适配的工况覆盖范围较广，木工加工车间的中央吸尘系统真空端、

　　粉体包装线的真空上料管路、实验室真空试验装置的进气防护、工业吸尘设备的前置粗滤段都能见到同类结构的身影。设计过程中首先考虑的是腔体的壁厚选型，针对常规-0.08MPa到-0.095MPa的工业常用负压区间，选用常规厚度的不锈钢板材冲压或者车削加工即可满足强度要求，不会出现负压下腔体吸瘪变形的问题，若应用于高真空工况，则可适当增加壁厚或者增设加强筋结构，提升腔体的抗外压能力。安装边界方面，整套组件的轴向尺寸控制较为紧凑，法兰盘的外径根据接口通径匹配对应标准法兰尺寸，安装时只需在管路对应位置预留足够的螺栓操作空间即可，无需额外设置大型支撑结构，容器本身可通过法兰位置的安装孔直接固定在设备机架或者墙面支架上，日常维护时只需松开法兰连接螺栓，即可将下腔体拆下，倒出内部沉降的灰尘，清理完成后重新装回即可继续使用，相比一次性滤芯结构，长期使用成本更低，也不会出现滤芯被灰尘堵死导致气阻过大、真空度不足的问题。结构细节上，上下腔体的对接位置做了止口定位设计，安装时无需反复调整对齐位置，即可保证上下腔体的同轴度，避免密封面错位导致的泄漏问题，顶部的连接接口采用标准管螺纹设计，和管路连接时缠绕适量密封带即可保证密封效果，无需额外焊接作业，现场安装改造的适配性较强。针对部分含湿粉尘的工况，下腔体底部还可预留排污接口，定期排出腔体内积聚的含尘液体，避免粉尘结块粘附在腔体内壁难以清理。气流在腔体内部的流道经过优化，

　　进入腔体后的气流不会直接冲击密封面或者滤网，而是沿腔体内壁形成旋流，既可以提升粉尘沉降的效率，也能减少气流带起已沉降粉尘的概率，降低后续过滤组件的负载。和常规的旋风除尘器相比，这款结构的体积更小，安装灵活度更高，适合作为管路末端的精防护部件，补充大型除尘设备之后的二次防护，避免大颗粒杂质进入精密真空部件；和小型塑料过滤接头相比，金属材质的腔体耐磨性更好，即使被尖锐的金属碎屑高速冲击，也不会出现腔体磨穿的问题，在金属加工、矿石打磨这类产生硬质颗粒粉尘的工况下，使用寿命是塑料部件的数倍。实际选型过程中，可根据管路的实际通径选择对应规格的组件，保证接口通径和管路通径一致，避免通径突变造成不必要的气阻损失，若管路内粉尘浓度较高，可适当选择容积更大的下腔体，延长单次清理的维护周期，减少日常运维的工作量。
