腿部蹬腿训练健身器械三维结构设计

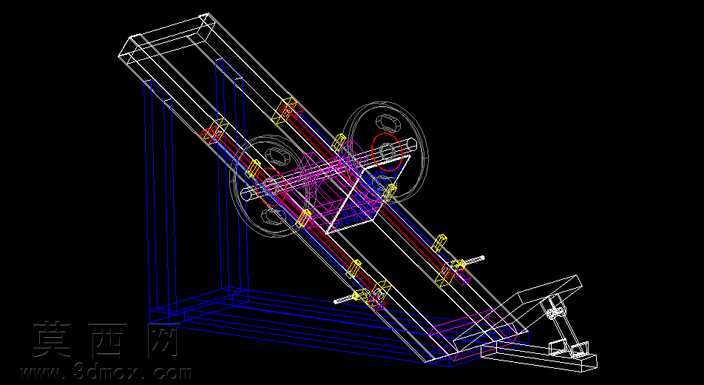

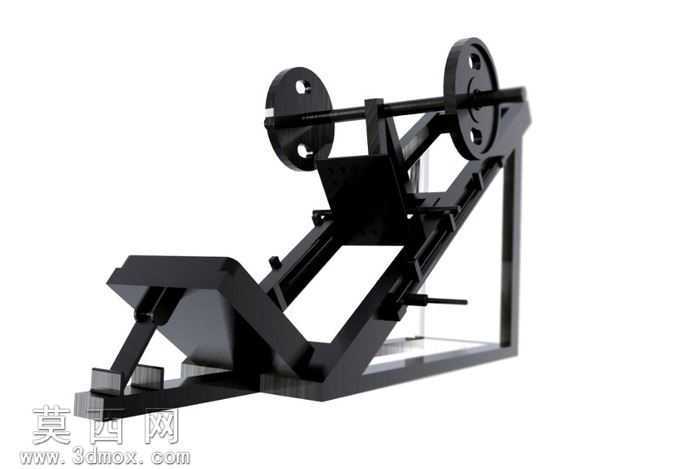

本作品为腿部蹬腿训练健身器械的三维结构设计，建模过程中采用线框可视化模式呈现整体装配关系，清晰展现各部件的空间排布与连接逻辑。建模阶段优先搭建主体倾斜式机架框架，采用矩形截面型材作为基础承载结构，通过基准面定位、草图拉伸与装配约束完成机架的基准搭建，确保整体倾斜角度符合人体工学训练姿态，为后续功能部件安装提供稳定的承载基础。传动部分采用双轮盘配合连杆滑块的结构设计，建模时对轮盘的回转中心、连杆铰接点、滑动导轨的行程范围做了精准的尺寸约束，通过运动仿真验证蹬腿动作过程中各部件的运动轨迹无干涉，保证施力过程顺滑无卡顿，匹配腿部屈伸的发力行程。滑动承载部件设置了多组导向滑块与可调限位结构，建模时对滑块与导轨的配合间隙做了参数化设定，既保证滑动过程的导向精度，也预留了后期装配调试的调整余量；末端脚踏支撑结构采用铰接式设计，可适配不同训练角度下的脚部姿态，提升训练过程的贴合度与舒适度。材质设定上，主体机架采用哑光金属钢材材质，表面做喷塑处理的质感表现，传动轮盘采用亮面金属材质区分功能部件，滑动导轨做镀铬高光质感处理，铰接销轴采用标准紧固件材质表现，通过不同材质的视觉区分清晰展现各部件的功能属性。设计思路围绕家用及商用健身场景的使用需求，整体结构紧凑无冗余部件，在保证结构强度满足训练载荷要求的前提下，优化了整体占地尺寸，倾斜式的机架布局既符合蹬腿训练的发力角度，也能降低器械整体的重心高度，提升使用过程中的稳定性；各铰接位置均预留了润滑与维护空间，滑动部件设置了防尘结构的设计预留，兼顾使用性能与后期维护的便利性。线框展示模式下可清晰观察到内部传动链路的完整布局，从动力输入的脚踏端到阻力承载的轮盘端，力的传递路径简洁直接，无多余的传动损耗，各受力部件的截面尺寸均经过受力校核，保证反复加载使用下的结构强度与使用寿命。
