尼龙材质消音类管状结构零件三维设计

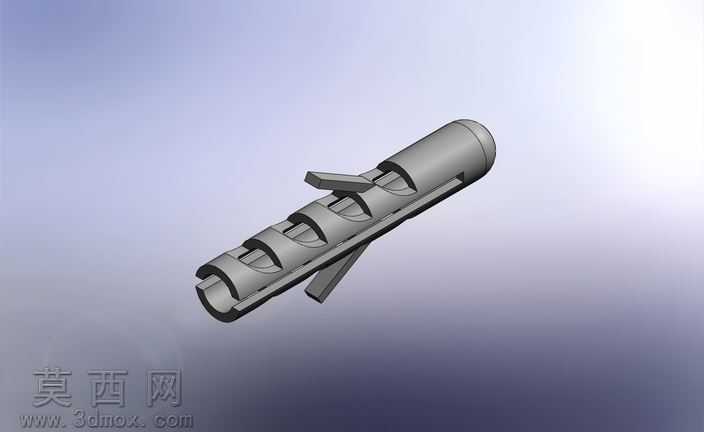

本作品为采用三维建模软件完成的尼龙材质管状功能零件设计，建模阶段首先基于零件的功能需求梳理整体尺寸逻辑，以同轴圆柱基体作为核心造型基础，通过拉伸、切除命令构建主体管腔结构，保证内外圆柱面的同轴度公差符合装配使用要求。针对零件的功能特性，在管身内部依次设计多道环形分隔导流结构，每道分隔结构预留对应尺寸的气流通道缺口，通过线性阵列命令完成内部结构的均匀排布，确保气流经过时可沿预设路径逐级缓冲，实现消音降噪的功能目标。零件外部设置两处对称分布的定位卡翼结构，通过凸台拉伸与倒角命令完成造型，卡翼与管身衔接处做圆角过渡处理，避免应力集中导致的零件断裂问题，同时卡翼的尺寸与装配位的卡槽完全匹配，可实现快速卡接定位，无需额外紧固件即可完成初步装配。材质渲染阶段选用尼龙材质参数，调整材质的漫反射粗糙度、哑光质感参数，还原尼龙工程塑料特有的半哑光表面效果，对管身端面做轻微的高光处理，区分零件的加工面与非加工面质感，同时对内部导流结构的边缘做细化处理，避免渲染时出现棱角失真的问题。结构设计过程中充分考虑尼龙材料的注塑成型特性，所有结构转角处均设置不小于0.5mm的工艺圆角，避免注塑过程中出现应力开裂、填充不足的缺陷，管壁厚度保持均匀一致，防止成型后出现缩痕、翘曲变形问题，管身两端的接口尺寸匹配通用管路的装配公差，可直接适配对应规格的外接管路。整体建模过程严格遵循自顶向下的设计思路，先确定核心功能尺寸再细化附属结构，所有特征参数均保持可编辑状态，可根据实际使用需求快速调整管身长度、内部导流结构数量、卡翼尺寸等参数，适配不同的工况使用要求，模型完成后经过干涉检查，确认内部结构无重叠、装配位无尺寸冲突，可直接用于后续的工程图导出、注塑模具设计以及3D打印验证。
