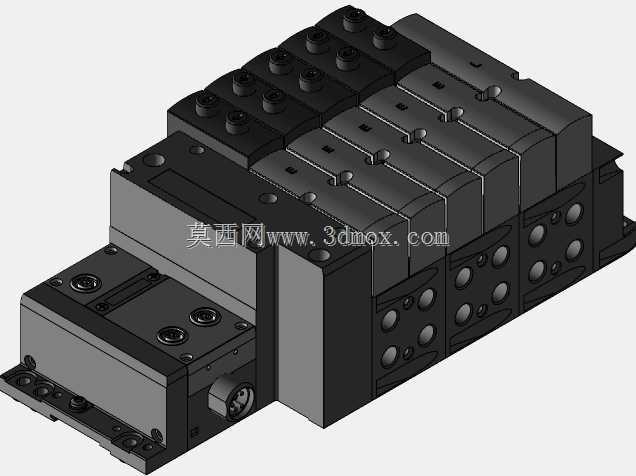

集成式气动阀组模块化结构设计

　　压缩空气从底座侧端的统一进气口进入后，通过内部预制的气路通道分配到每一片阀的进气腔，排气则通过底座另一侧的集中排气通道引出，可统一连接消音器降低车间气动噪音，避免单阀分散排气带来的噪音四散问题。每片阀的电磁驱动端采用标准化接线插槽，配套的多针接线插头可一次性连接所有阀片的控制线路，无需给每个阀单独接电源线与信号线，大幅减少现场接线的工作量，也降低了接线错误导致的阀件误动作概率。设计思路上，这款阀组采用模块化分层结构，最底层为汇流底座，承担气路分配、安装固定的作用，底座上预制了符合通用安装标准的沉头安装孔，可直接固定在设备型材安装板或者阀组专用安装支架上，安装孔位间距兼容市面主流的气动元件安装尺寸，替换原有阀组时无需重新打孔适配。在自动化生产线的气路排布设计中，集成式阀组的选型直接决定了整套气动系统的走线整洁度、响应速度与后期维护效率，这款多联集成气动阀组的结构设计，完全围绕工业现场密集点位气路控制的实际需求展开。从实际应用场景来看，这类阀组常部署在3C电子装配线、汽车零部件检测工位、包装机械的执行端气路集群中，替代传统零散布置的单电控阀，解决单阀安装占用空间大、气路接头繁杂易泄漏、接线凌乱排查故障耗时久的痛点。单组阀组可根据实际控制的气缸、气爪、真空发生器数量灵活拼接阀片数量，无需额外定制安装底座，标准拼接接口可实现2位到12位阀片的快速组合，适配不同工位的IO控制需求。从功能特性上看，阀组采用统一的进气汇流与排气汇流结构，

　　中间层为阀片主体，每一片阀对应一路气路输出，可根据执行元件的需求选择两位三通、两位五通等不同阀型，阀片之间通过密封垫实现气路隔离，拼接时通过螺栓拉紧即可保证密封性能，后期某一路阀出现故障时，仅需拆下对应阀片更换即可，无需拆解整个阀组，也不用断开全部气路与接线，大幅缩短设备停机维护的时间。最上层为电磁驱动线圈与手动调试按钮，每个阀片顶部都设置了手动 override 按钮，设备调试阶段无需给阀组通电，按下按钮即可手动切换气路通断，快速排查气缸动作是否顺畅、气路是否存在堵塞问题，给现场调试人员提供极大便利。从外形尺寸与安装边界来看，这款多联阀组的整体宽度随拼接阀片数量线性变化，单阀片宽度为18mm，以8联阀组为例，整体宽度约144mm，

　　底座深度为75mm，总高度（含线圈部分）为112mm，安装时需预留阀组前方30mm的气管接线空间、上方20mm的手动操作空间，侧方预留15mm的进气排气接头安装空间，避免与周边设备结构产生干涉。阀组的输出接口位于阀组朝向执行元件的一侧，采用标准快插接头接口，可直接连接外径4mm、6mm的常用气动气管，无需额外转换接头。气路设计上，阀组内部的气路通道通径经过优化，在保证整体结构紧凑的前提下，单路额定流量可达300L/min，可满足常规气缸、气爪的驱动流量需求，不会因为集成式结构产生明显的气阻压降。密封结构方面，阀片与底座之间、阀片拼接位置均采用丁腈橡胶密封垫，密封压缩量控制在合理区间，既保证长期使用下不会出现压缩空气泄漏，

　　也不会因为密封件压缩量过大导致阀片拼接困难、拆卸阻力过大。在实际设备选型匹配时，需要先统计工位上所有气动执行元件的数量、动作逻辑、所需气流量，再确定阀组的阀片数量与阀型组合，同时要注意阀组的供电电压与设备PLC的输出电压匹配，避免线圈烧毁。这类集成阀组的三维建模过程中，需要重点保证拼接接口的尺寸公差，阀片之间的定位凸台与凹槽的配合公差控制在0.05mm以内，才能保证多片拼接时的同轴度与密封性能，安装孔的位置度公差控制在0.1mm以内，保证阀组可以顺利固定在安装板上，不会出现孔位错位无法安装的问题。另外建模时需要还原手动按钮、接线插槽、气路接口的所有细节尺寸，方便设计人员在做设备整体布局时做干涉检查，提前预判安装空间是否充足，避免后期装配时才发现空间不足需要调整结构的问题。
