精密滚珠丝杠副传动组件结构设计

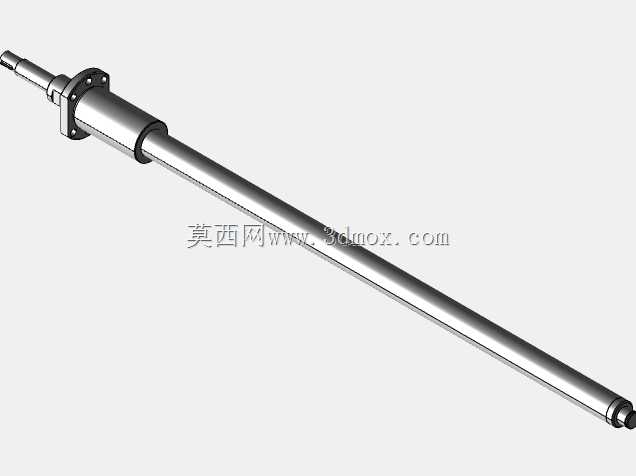

　　在数控加工设备、精密检测仪器、自动化装配生产线这类对直线进给精度有严苛要求的场景里，滚珠丝杠副始终是核心传动部件的首选，它承担着将旋转运动与直线运动相互转换的核心功能，相比传统滑动丝杠结构，它的传动效率能提升至九成以上，启动摩擦力矩极小，低速运行时不会出现爬行现象，能精准实现微米级的进给控制，这也是高精度设备进给系统几乎都会选用这类结构的核心原因。这款滚珠丝杠组件在设计阶段，首先围绕安装适配性做了边界约束，端部的法兰安装座采用带定位止口的结构，止口与设备安装基面的配合公差选用H7/h6的间隙配合，既能保证安装时的同轴度定位，又不会因为过盈配合导致装配应力传导到丝杠螺母副内部，影响运行顺畅度。法兰上的安装孔采用沉头设计，

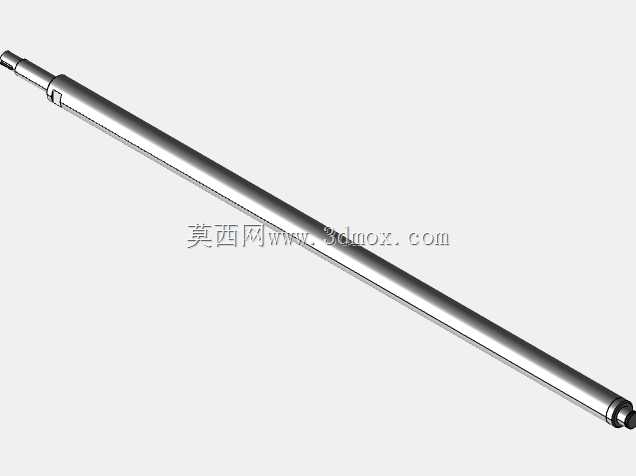

　　适配内六角圆柱头螺钉的安装尺寸，孔位分布按照等圆心角排布，保证锁紧时受力均匀，不会出现安装偏斜导致的丝杠弯曲问题。丝杠轴的两端轴颈做了差异化设计，驱动端的轴颈加工有键槽，可适配联轴器与伺服电机输出端直连，也可根据传动需求加装同步带轮实现减速传动，键槽的对称度公差控制在0.02mm以内，避免高速传动时出现动平衡偏差；另一端的支撑轴颈做了圆弧收尾处理，可适配深沟球轴承或角接触轴承的支撑结构，根据设备的轴向负载需求，可选择固定-支撑、固定-固定两种不同的安装方式，当选用固定-固定安装时，可通过两端的锁紧螺母调整丝杠的预拉伸量，补偿高速运行时的热伸长量，保证长行程下的传动精度稳定。螺母部分采用循环滚珠结构设计，

　　滚珠的滚道截面采用双圆弧适配型面，接触角设置为45度，可同时承受轴向载荷与一定的径向倾覆力矩，滚珠的循环通道采用内置回流管结构，避免外置回流管在安装时与周边部件产生干涉，螺母的外圆柱面可作为辅助安装基准，部分需要螺母旋转驱动的场景，可直接在螺母外圆加装同步带轮或齿轮，实现螺母旋转、丝杠固定的传动形式，适配长行程、高速度的传动场景。在设计过程中，针对不同工况的润滑需求，螺母本体上预留了润滑油注油孔，可适配自动润滑系统的油路接口，定期注入润滑脂或润滑油，降低滚珠与滚道之间的磨损，延长组件的使用寿命；丝杠轴的外露部分可根据使用环境加装伸缩式防护套，避免切削液、金属碎屑、粉尘等杂质进入滚道内部，造成滚道点蚀、滚珠卡滞等故障。从安装边界来看，

　　这款丝杠组件的总长适配中等行程的进给需求，法兰安装座的外径尺寸控制在常规设备安装空间的适配范围内，不会因为结构尺寸过大导致周边布局需要做额外调整，端部轴颈的直径尺寸与市面上主流的支撑轴承座、联轴器规格完全适配，设计选型时不需要额外定制非标连接件，能大幅缩短设备的设计与装配周期。在实际应用中，这类滚珠丝杠组件除了用在数控车床、加工中心的X/Y/Z轴进给系统，还广泛应用在光伏设备的硅片传输机构、锂电设备的极片裁切进给机构、医疗检测设备的样本移动平台等场景，不同场景下可根据负载大小、运行速度、精度要求选择合适的导程与预紧力等级，轻载高速场景可选用大导程规格提升进给速度，重载高精度场景可选用大直径、小导程规格提升负载能力与进给分辨率。设计时还需要考虑丝杠的临界转速问题，当丝杠的支撑间距确定后，要核算丝杠的最高运行转速是否低于临界转速，避免高速运行时出现共振现象，影响设备运行稳定性与加工精度；同时要核算丝杠的轴向压杆稳定性，当丝杠承受轴向压缩载荷时，要保证长径比在安全范围内，避免出现压杆失稳导致的丝杠弯曲变形。
