四英寸节距带附板输送链条结构

　　在散料输送、流水线物料转运的工程场景里，这类带附板的大节距链条是很多重载输送设备的核心牵引部件，和普通传动用滚子链不同，它的设计从一开始就不是为了高速动力传递，而是要兼顾牵引承载和物料托架的安装功能，常见于农业机械的喂料输送、矿山给料设备、重型物件的组装线输送工位，甚至部分垃圾分拣输送线的牵引结构也会采用同类型的链条设计。

　　从结构设计逻辑来看，这款四英寸节距的链条，首先把节距放大到四英寸，也就是101.6毫米的标准节距尺寸，大节距的设计首先是为了适配大负载工况下的销轴受力，节距越大，单节链条能容纳的销轴直径、链板厚度上限就越高，抗拉伸、抗冲击的性能就越强，适合低速重载的牵引场景，毕竟输送类链条的运行线速度通常不会超过0.5m/s，不需要像高速传动链那样考虑多边形效应带来的振动冲击，大节距反而能降低整体的制造成本，减少铰接点的数量，降低长期运行的磨损故障点。

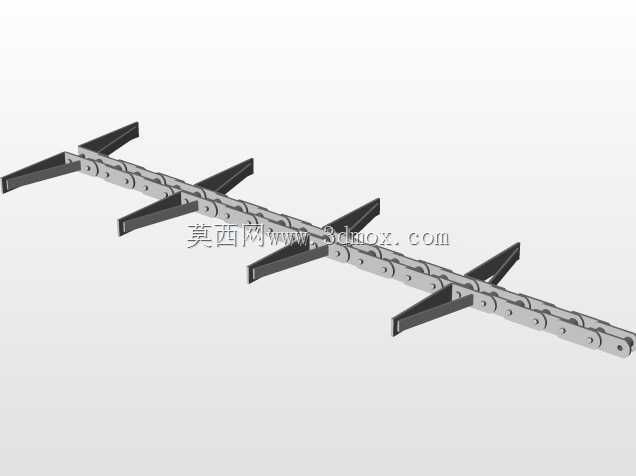

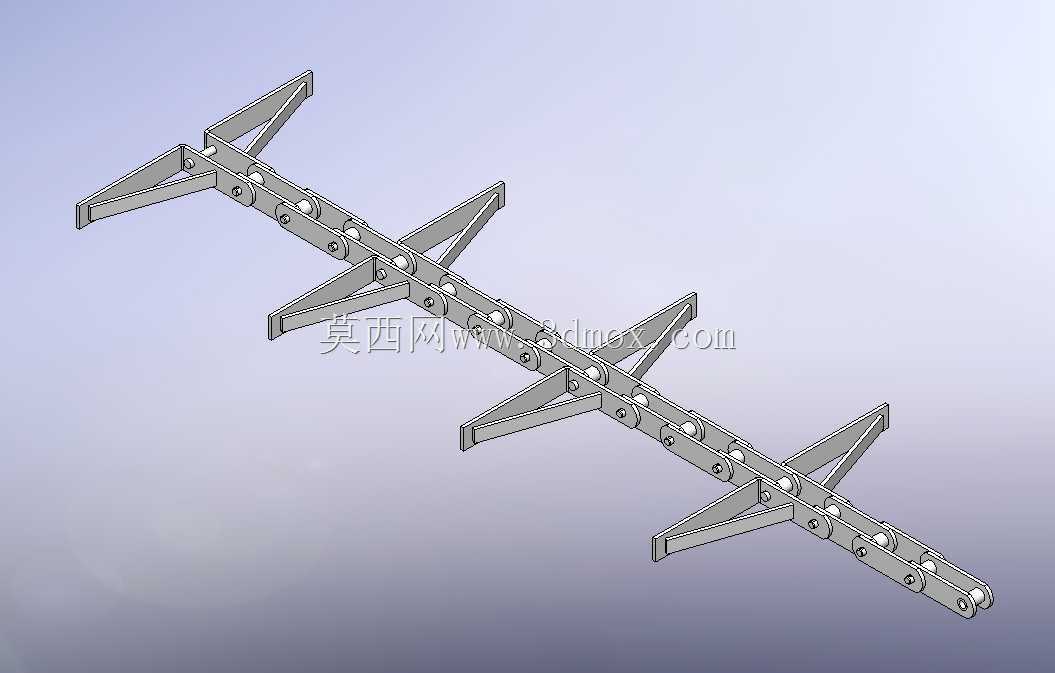

　　链条外侧延伸出的三角状附板是这个结构的核心功能设计，这些附板和外链板是一体化冲压成型还是铆接固定，要根据实际负载来定，图里的结构是附板和链板做了刚性连接，附板上预留的安装孔可以直接固定输送刮板、料斗托架或者工装治具的安装座，不需要额外在链节上焊接支架，避免焊接带来的链板变形、应力集中问题，安装的时候只需要用标准螺栓穿过附板的安装孔，就能把承载构件固定在链条上，维护更换的时候拆装也很方便，不需要拆解链条本身就能更换磨损的刮板或者托架。

　　从尺寸边界和安装适配的角度来说，这款链条的链板高度、销轴伸出长度都做了适配导轨的设计，链条运行的时候，链板的下边缘可以直接卡在输送机架的导向导轨里，不需要额外加装导向滚轮，就能保证链条运行的时候不会出现跑偏、掉链的问题，销轴两端的铆接结构做了圆弧过渡，避免运行过程中剐蹭导轨侧面造成异常磨损。相邻链节的铰接间隙控制在合理范围，既保证链条绕经头尾链轮的时候能顺畅弯折，不会出现卡滞，又不会因为间隙过大造成运行过程中的 accumulated 间隙导致的输送步距误差，对于需要定距推送物料的工位来说，这个间隙的控制直接影响到物料输送的定位精度。

　　设计这类链条的时候，首先要核算的是单节链条的破断载荷，根据输送物料的总重量、链条的运行速度、头尾链轮的围包角来计算安全系数，通常输送类链条的安全系数要取到6-8倍，才能应对启动瞬间的冲击载荷，还有物料堆积带来的瞬时过载。链板的材质通常选用中碳钢经调质处理，表面做发黑或者镀锌防锈处理，销轴则需要选用合金钢经表面淬火处理，提高铰接面的耐磨性能，毕竟链条的失效形式大多是销轴和套筒的磨损导致链节伸长，当伸长量超过原节距的3%的时候，就会出现和链轮啮合不良、跳齿的问题，这时候就需要更换整根链条。

　　在实际安装的时候，要注意两根平行布置的链条的同步性，也就是同位置的链节附板要对齐，不然固定在两根链条之间的刮板或者托架会出现倾斜，运行的时候会卡滞在导轨里，造成链条的额外拉扯。张紧装置的调整行程要预留至少两个链节的长度，方便后期链条磨损伸长之后调整张紧度，同时也方便拆装维护的时候截断或者拼接链条。头尾链轮的齿形要适配四英寸的链条节距，齿面要做淬火处理，提高和链条啮合的耐磨性能，链轮的安装同轴度要控制在允许范围内，不然会造成链条单侧受力，加速单侧链板和销轴的磨损。

　　和普通的短节距精密滚子链相比，这种大节距带附板的输送链条，不需要配套复杂的附件安装结构，本身就集成了承载构件的安装接口，在很多长距离、重载的散料输送场景里，能大幅简化机架的结构设计，降低设备的整体制造成本，而且维护成本更低，出现单节链节损坏的时候，可以单独更换损坏的链节，不需要更换整根链条，对于连续运行的生产线来说，能大幅减少停机维护的时间。
