多辐条星型连接传动转子结构

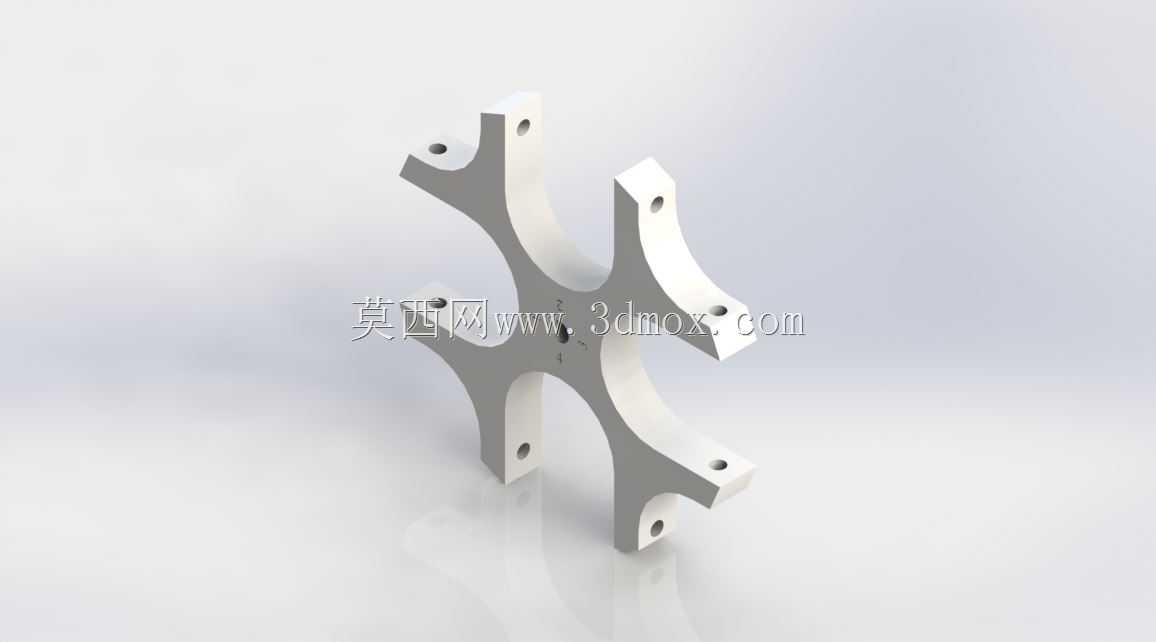

　　这类星型辐条式转子结构，常应用在需要实现多工位同步间歇传动、或者多路径动力分流的机械设备中，比如轻工包装设备的分度输送机构、小型自动化装配线的转位工作台核心传动端，也可作为特种泵阀内部的导流支撑转子使用，区别于传统整圆盘式转子，其辐条式镂空结构能有效降低自身转动惯量，在高速启停的传动场景下可大幅减少驱动端的负载冲击，降低伺服驱动的瞬时扭矩需求。从结构设计逻辑来看，该转子采用中心对称的六辐条布局，每根辐条末端都设计有带安装孔的凸台结构，凸台的弧形端面与相邻辐条的内凹弧面形成连续的配合轮廓，可在转动过程中与配套的拨销、锁止弧块实现无间隙啮合，保证分度传动的定位精度，避免传动过程中出现回差。中心位置设置有同轴的轴孔与键槽定位结构，

　　可直接与传动轴配合传递扭矩，轴孔周边做了局部加厚处理，避免扭矩传递过程中中心部位出现应力集中导致的开裂变形。安装边界方面，该转子的最大回转直径由各辐条末端凸台的外圆弧决定，安装时需要预留足够的回转避让空间，辐条末端的安装孔为通孔设计，可通过螺栓连接外接的工装拨块、定位夹具等附件，适配不同的传动工位需求；辐条与中心轮毂的过渡位置全部采用大圆角过渡，在不影响结构强度的前提下尽可能去除冗余材料，既降低了转子自重，也减少了高速转动时的风阻损耗。在实际工况适配中，这类转子的配合面需要做相应的表面硬化处理，因为其与锁止块、拨销的接触部位属于高频摩擦区域，若表面硬度不足，长期运行后会出现磨损凹陷，直接影响传动定位精度，导致工位偏移。

　　设计建模过程中，需要重点保证各辐条的角度等分精度，每两个相邻辐条之间的夹角误差需要控制在极小范围内，否则会导致转动过程中出现卡滞、传动冲击不均的问题；同时各末端安装孔的位置度也需要严格管控，保证外接附件安装后整体的动平衡性能，避免高速转动时出现偏心振动。不同于实心转子的厚重结构，这种镂空辐条设计也方便日常运维过程中观察内部传动副的啮合状态，无需完全拆解设备就能检查接触部位的磨损情况，降低设备维护的拆装工作量。在选型适配时，需要根据实际传递的扭矩大小调整辐条的截面厚度，若应用在大扭矩传动场景，可适当增加辐条的径向厚度，提升整体的抗扭刚度，若用于轻载高速的分度场景，则可在保证强度的前提下进一步缩减辐条厚度，最大化降低转动惯量，提升设备的响应速度。
