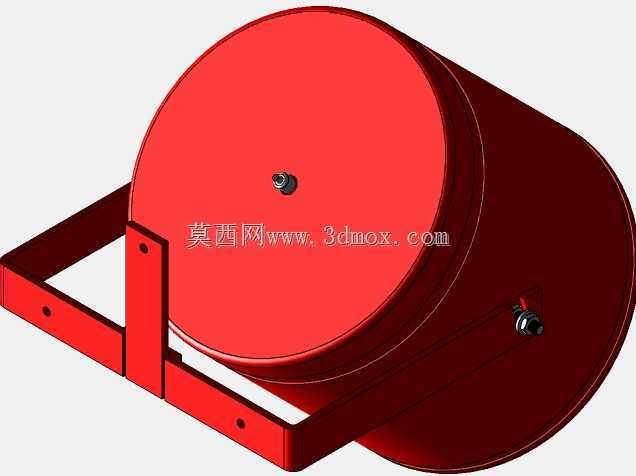

卧式固定安装惰性气体储放装置结构

　　在工业消防、精密设备防护、特殊仓储空间的惰化防护场景中，这类带安装支架的卧式惰性气体储放装置是核心的承压储存单元，区别于常见的立式高压气瓶排布形式，卧式结构的设计初衷是适配低矮安装空间的排布需求，比如数据中心机柜夹层、船舶机舱侧部空间、工业设备内部的预留安装腔，这些区域的垂直安装高度受限，无法满足立式气瓶的竖向安装尺寸要求，卧式布局能在有限的竖向空间内完成更大容积的气体储存，同时降低整体设备的重心，减少运输、运行过程中的晃动倾覆风险。从结构设计逻辑来看，主体承压筒体采用等直径卷焊成型结构，两端采用标准椭圆形封头收口，相比平盖封头能更好地分散内部高压气体带来的应力集中，筒体壁厚根据储存介质的充装压力匹配，

　　常规IG系列惰性气体混合介质的储存压力多在15MPa级别，筒体的焊缝位置均做了削边处理，避免焊接应力带来的疲劳失效风险。筒体端部的阀门接口采用内凹式布局，接口位置避开了安装支架的干涉区域，同时预留了足够的操作空间，方便后续连接气体释放管路、安装压力检测表具，接口的螺纹规格匹配行业通用的高压管路接头，不需要额外做转接件就能完成系统管路的对接。外部的安装支架采用折弯型钢焊接成型，支架与筒体的接触位置设置了弧形贴合面，和筒体外壁完全贴合后采用焊接固定，增大接触面积避免局部应力集中压伤筒体表面，支架上的安装孔采用长圆孔设计，能抵消安装基面的加工误差，安装时不需要反复调整基座的孔位就能完成固定，支架的折弯边做了外翻处理，

　　提升整体支架的结构刚性，即使在运输过程中承受横向冲击载荷，也不会出现支架变形导致筒体移位的问题。这类装置的实际用途覆盖多个工业场景，在精密电子车间的消防系统中，装置储存的惰性气体释放后不会残留导电介质、不会腐蚀电路板，能在不损伤设备的前提下快速降低防护空间内的氧气浓度，实现窒息灭火；在化工仓储的惰化保护场景中，装置可以持续向储存易氧化介质的仓室补充惰性气体，维持仓内的低氧环境，避免介质氧化自燃；在特种焊接作业的保护气供给场景中，这类大容量储放装置能替代多个小容积气瓶，减少换瓶频次，保证长时间连续作业的气体供给稳定性。设计过程中需要重点考量安装边界的匹配，筒体的外径尺寸决定了安装所需的最小宽度空间，

　　支架的安装孔距要匹配现场基座的预埋螺栓位置，筒体两端的阀门突出量要计入整体安装长度，避免安装后阀门和周边墙体、设备产生干涉；同时卧式布局的重心高度更低，安装后的抗震性能优于立式排布的气瓶组，在有振动要求的车载、船载应用场景中，这种结构的固定可靠性更高，不需要额外加装复杂的防晃固定结构。筒体表面的防腐涂层采用环氧类粉末喷涂，涂层厚度满足工业环境的防腐蚀要求，即使在潮湿的地下空间、沿海高盐雾环境中安装，也能长时间避免筒体表面锈蚀，延长设备的整体使用寿命。支架的焊接位置均做了焊后打磨处理，去除焊渣和焊接凸起，避免安装过程中划伤操作人员，同时所有外露的金属边缘都做了倒角处理，不存在尖锐的毛刺结构。在气体充装接口的设计上，采用了单向阀结构，避免充装过程中出现气体回流，同时接口位置设置了安全防爆片，当筒体内压力超过安全阈值时，防爆片会优先破裂泄压，避免筒体发生爆裂风险，安全泄压口的朝向避开了人员操作的常规站位方向，防止泄压时高速气流对操作人员造成伤害。
