带冷却管路的精密注塑模具结构

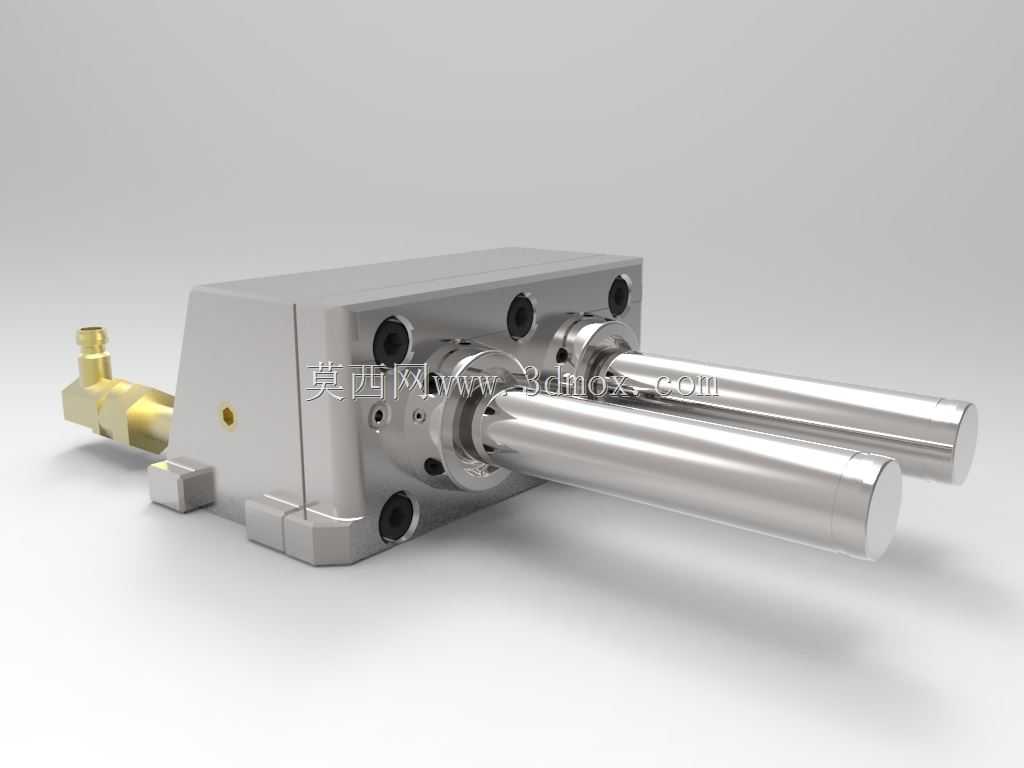

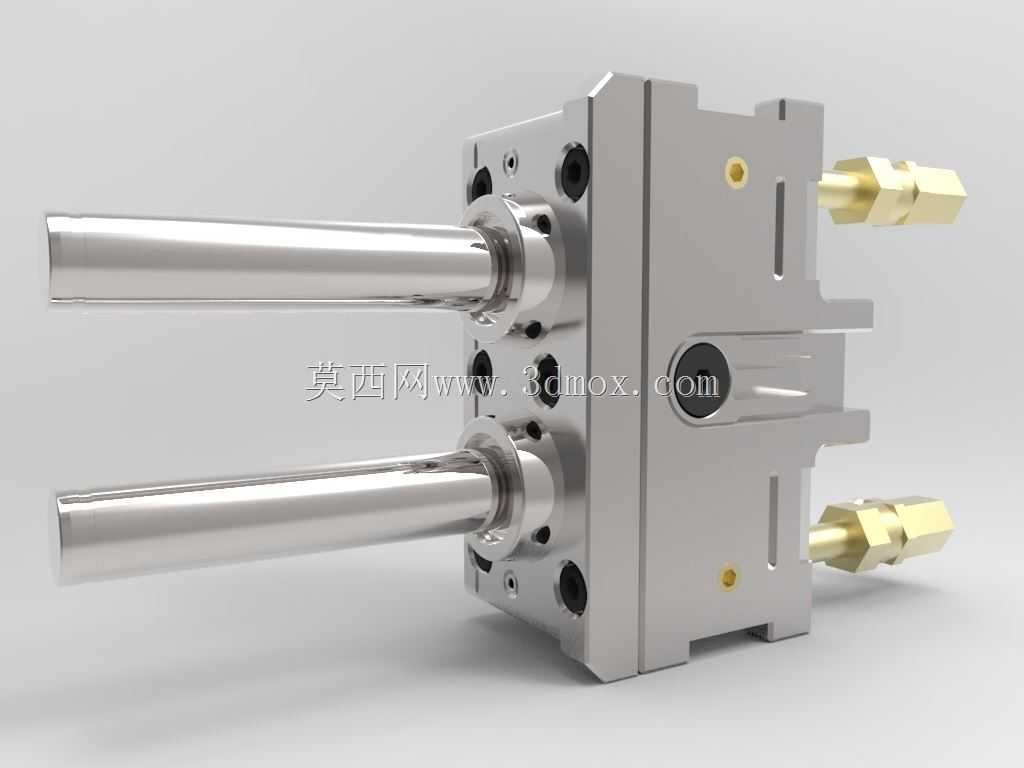

　　这套模具结构针对小型精密塑胶件的批量注塑生产设计，日常应用场景覆盖消费电子接插件、小型卫浴配件、仪器仪表结构件的成型工序，在卧式注塑机上适配安装，可配合自动化取件机械手完成连续生产循环。从实际生产用途来看，该结构重点解决了小尺寸厚壁塑胶件成型时冷却不均导致的翘曲、缩痕问题，两侧伸出的长导向柱既承担合模时的精准导向作用，也作为动模侧的支撑结构，避免长期开合模过程中模架出现偏载变形。设计阶段优先考虑了模流分析后的冷却回路排布，模体侧面的黄铜快插接头直接连通模内的随形冷却水道，进出水回路独立设置，可根据成型原料的熔融温度调整冷却水流量，将成型周期内的模温波动控制在±3℃范围内，有效缩短保压后的冷却等待时长。结构上采用两板模的基础框架，

　　动定模的合模定位除了导柱导套配合外，还在模腔周边增设了零度定位块，消除长期生产后导套磨损带来的合模错位问题，避免成型件出现飞边、错台缺陷。模架整体采用标准模胚改制，外形为方正的块状结构，安装时可直接适配对应吨位注塑机的码模槽位，两侧的长导向柱伸出长度根据开模行程设定，保证开模后动定模之间的预留空间足够取出流道凝料与成型成品，不会出现顶出时产品刮蹭型腔表面的情况。模体上的沉头孔为内六角螺丝的安装位，锁紧力矩按照模架钢材的强度参数设定，避免锁模力过大导致模腔变形，侧面的小型堵头为冷却水道的工艺封堵，加工时先从模架侧面钻通深孔作为水道，再用铜堵头封堵多余的工艺孔，保证冷却回路无渗漏。顶出结构隐藏在动模侧内部，

　　采用顶针配合顶块的组合顶出方式，针对成型件的薄壁位置设置顶针点位，避免顶出时产品出现顶白、顶穿缺陷，顶出行程与注塑机的顶杆行程匹配，无需额外加装顶出延长配件。这套结构的安装边界需要注意，冷却接头的伸出长度需要预留足够的水管安装空间，避免码模时水管被压折影响冷却水流通，导柱的安装同轴度需要在模架组装时严格打表校准，同轴度公差控制在0.02mm以内，防止开合模过程中出现导柱拉伤。实际生产调试时，先通过低压合模验证模腔贴合度，再逐步提升锁模力至工艺要求值，冷却回路接入前需要先通水冲洗管道内的铁屑杂质，避免堵塞水道影响冷却效率。针对不同流动性的塑胶原料，可通过更换模芯镶件的方式适配不同产品的成型需求，模架部分可重复利用，仅需更换型腔、

　　型芯镶件即可完成不同产品的快速换模，大幅降低多品种小批量生产的模具制造成本。模体表面的粗糙度按照成型需求分区处理，型腔表面抛光至镜面要求，保证成型件的外观质量，模架的非成型面做发黑防锈处理，避免车间潮湿环境导致模架锈蚀，影响配合精度。
