Jurgens XT140越野拖挂旅居拖车结构设计

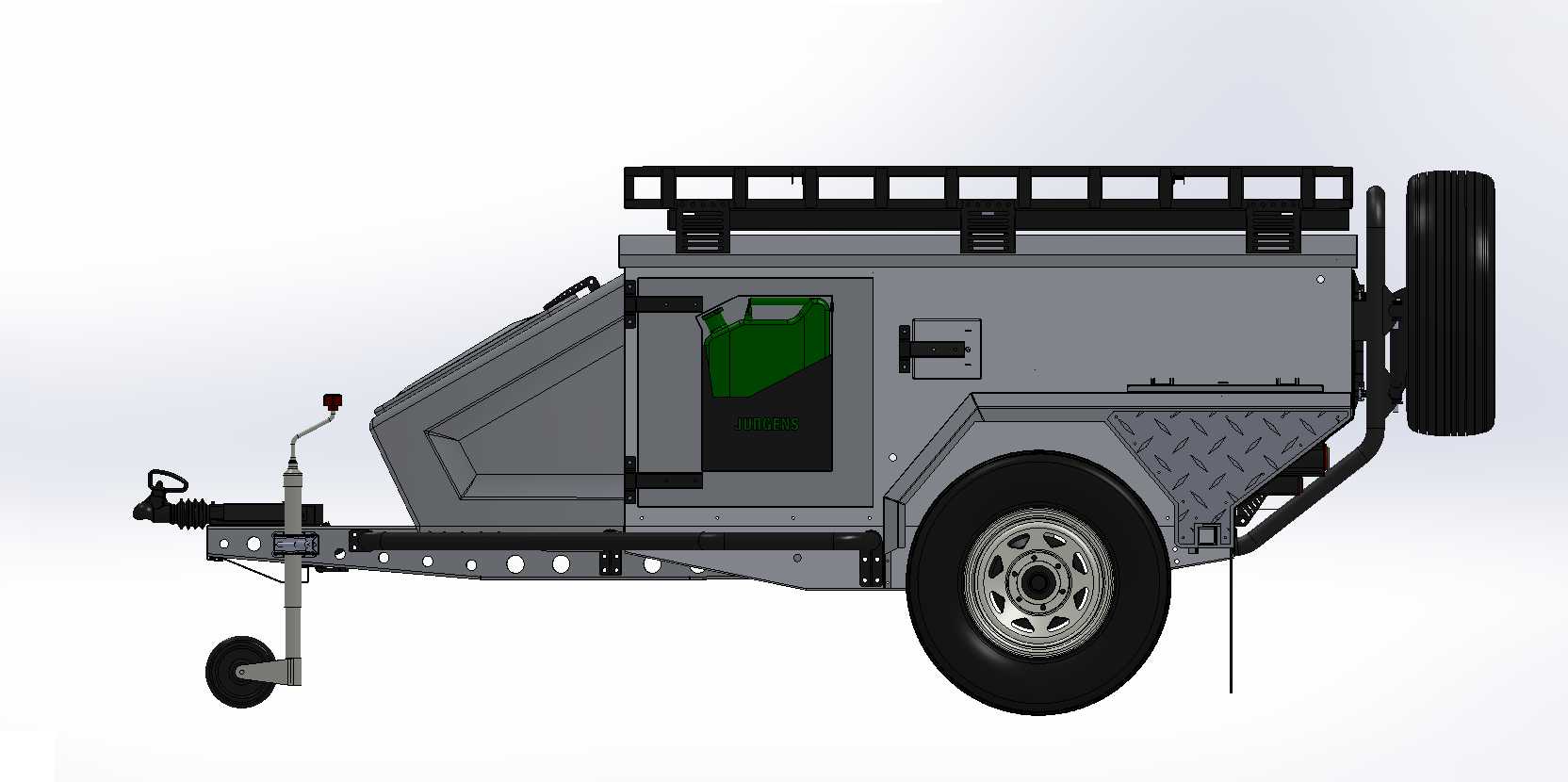

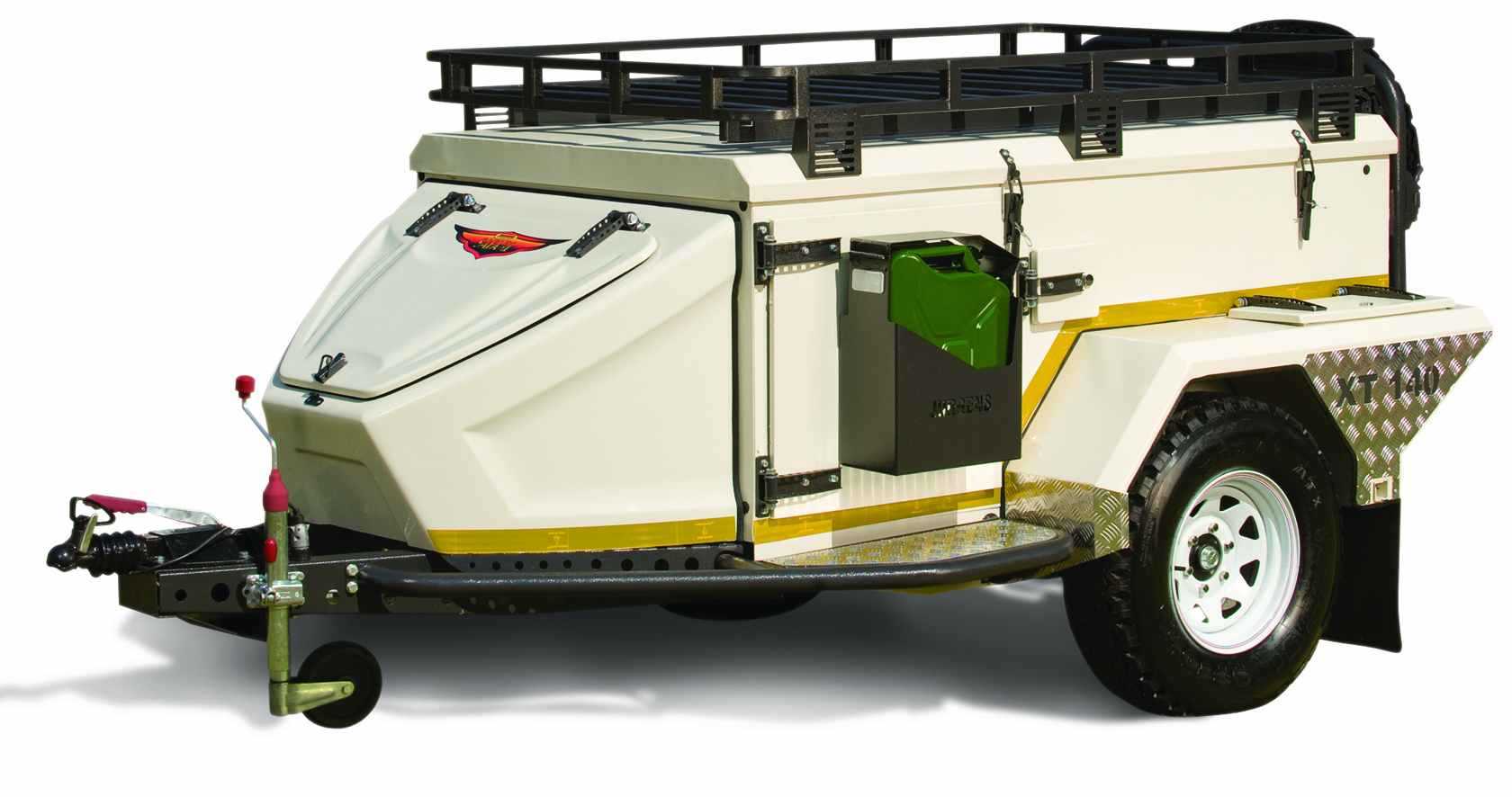

　　这款越野拖挂的设计核心瞄准非铺装路面长途穿越的露营需求，区别于普通公路拖挂的低通过性取向，整车在结构布局上优先考虑复杂路况下的抗冲击能力与户外使用的实用性。从结构布局来看，整车采用水滴式流线型箱体设计，前端收窄的造型既可以降低行驶过程中的风阻，也能在穿越狭窄林道、戈壁便道时减少剐蹭风险，前端集成的三角牵引架采用加厚矩形钢管焊接成型，牵引连接部位设置了缓冲阻尼结构，能够抵消越野路面行驶时产生的纵向冲击力，避免牵引架与主车后杠发生硬碰撞，牵引架下方配备的可折叠支撑轮，在脱离主车停靠时可以快速展开实现驻车支撑，无需额外携带千斤顶等辅助支撑工具。

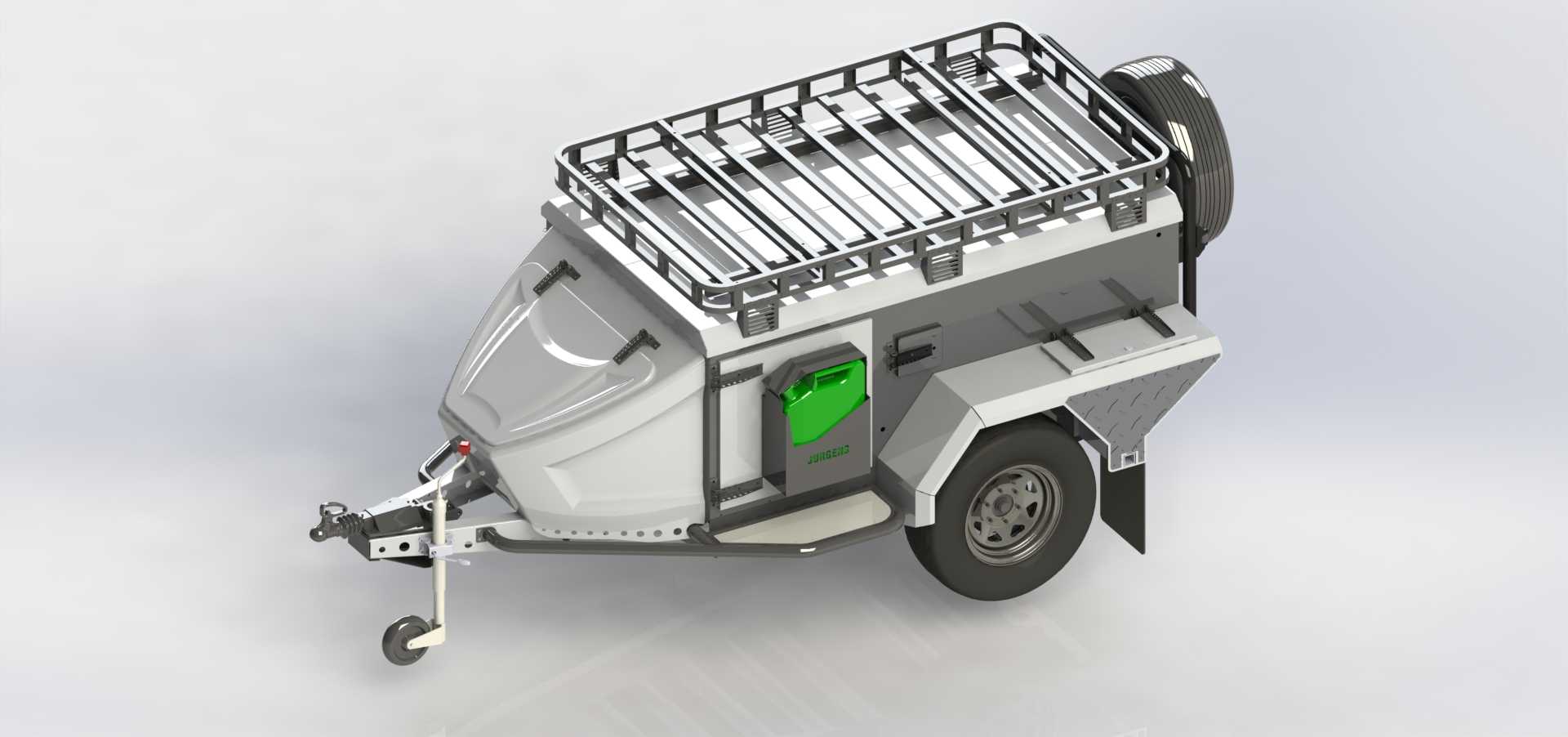

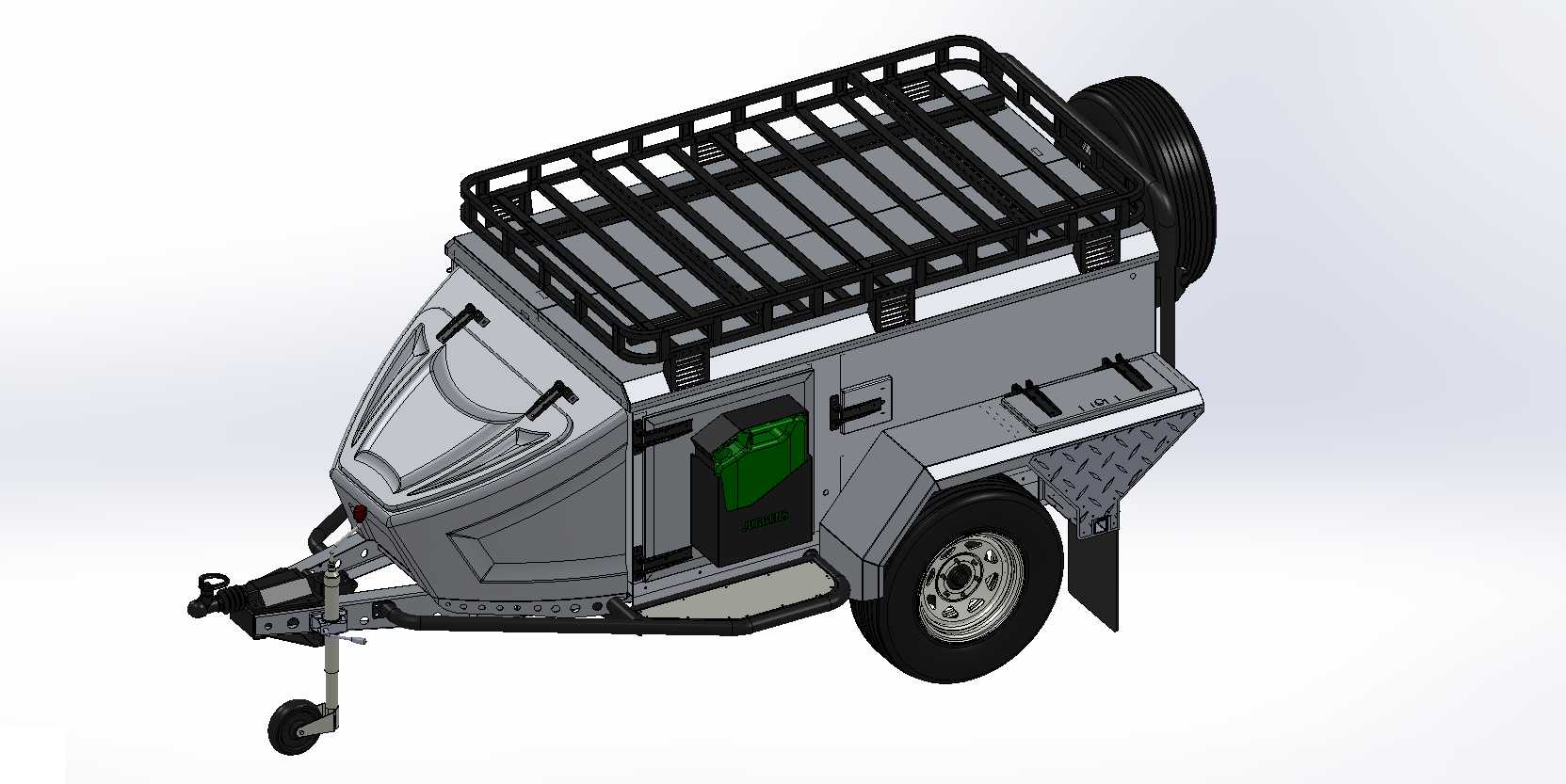

　　箱体顶部的重载行李架采用全金属方管焊接结构，框架边缘设置了多组捆绑固定点，能够固定油桶、脱困板、露营桌椅等大件户外装备，行李架的安装支座直接与箱体内部的预埋金属骨架连接，而非固定在箱体蒙皮上，避免重载行驶时出现蒙皮撕裂、固定点脱落的问题。箱体尾部外挂的全尺寸备胎支架采用快拆结构，支架转轴处设置了阻尼限位，拆卸备胎时无需额外托举，单人即可完成操作，同时备胎的安装位置避开了箱体尾门的开启轨迹，停靠取放物品时无需挪动备胎。

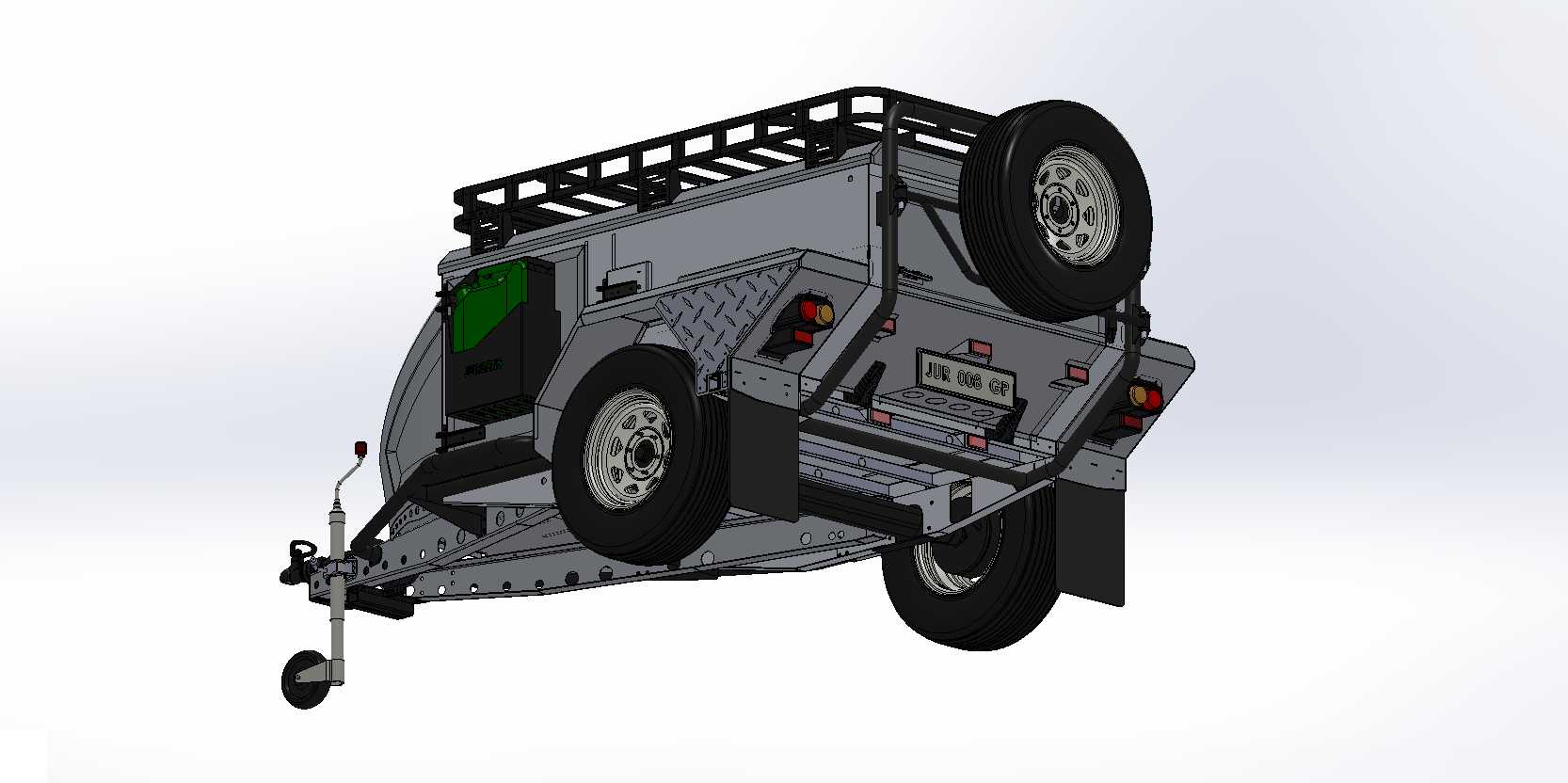

　　行走系统采用单纵臂独立悬挂结构，匹配大花纹越野轮胎与钢制轮毂，悬挂行程相比普通公路拖挂提升40%以上，能够在炮弹坑、交叉轴路面保持轮胎与地面的附着力，减少箱体的倾斜幅度，轮拱上方设置的橡胶挡泥板可以阻挡越野路段的泥水、碎石击打箱体侧面，避免箱体蒙皮出现凹坑、掉漆问题。箱体侧面设置的嵌入式储物箱采用密封防水结构，可以放置常用工具、应急配件等需要快速取用的物品，储物箱门采用双层密封胶条设计，高压水枪冲洗或者暴雨天气下也不会出现渗水问题。

　　从安装边界来看，整车宽度控制在1.8米以内，高度不超过2.1米，长度含牵引架整体在3.2米左右，整备质量控制在700kg以内，绝大多数具备拖挂资质的硬派越野车都可以牵引，无需对主车后悬挂进行额外强化。箱体内部的空间布局优先考虑实用性，没有设置冗余的装饰结构，预留了床铺、简易厨台、储物格的安装位置，用户可以根据自身使用需求进行模块化改装，箱体底部设置了贯通式的储物舱，可以放置折叠帐篷、长柄工具等长度较大的物品。

　　在设计细节上，整车的所有外部棱角都做了圆弧过渡处理，避免越野穿越时剐蹭周边障碍物，箱体蒙皮采用铝合金板材铆接在内部钢骨架上，相比玻璃钢材质的蒙皮，抗冲击能力更强，被碎石击打后不容易出现开裂问题，所有外部五金件都采用不锈钢材质，长期在潮湿、高盐碱的户外环境使用也不容易出现锈蚀。牵引架上预留了刹车线路、灯光线路的快插接口，与主车连接时可以快速对接，不需要额外破线改装，驻车支腿设置在箱体后部两侧，停靠在不平整地面时可以单独调节高度，保证箱体处于水平状态，提升驻车使用时的舒适度。

　　这款拖挂的设计没有追求过多的花哨功能，所有结构都围绕越野场景下的可靠性展开，从牵引结构到悬挂系统，再到外部储物与行李固定结构，每一处设计都对应了户外穿越过程中实际遇到的使用痛点，比如普通公路拖挂底盘过低容易托底、行李架承重不足无法固定重载装备、密封性能差容易进灰进水等问题，在这款拖挂的结构设计上都做了针对性优化，能够满足长途无人区穿越、野外露营的使用需求，结构设计上的模块化思路也方便后期维护更换配件，出现局部损坏时不需要整体更换部件，降低了户外使用的维护成本。
