多轴轿运车辆承载拖板结构设计

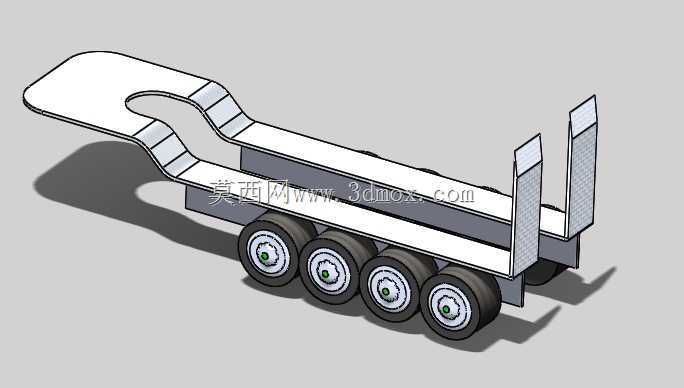

　　该拖板结构主要服务于商品车长途干线运输、厂区内成品车辆短驳转运场景，是中置轴车辆运输挂车的核心承载部件，可同时承载4台小型乘用车，整备承载状态下总负荷对应29.06吨的额定承载量级。设计阶段优先考虑低平台装卸便利性，前端采用鹅颈式弯折结构，可直接匹配牵引车头的挂载接口，弯折段的弧度经过反复校核，既保证行驶过程中与牵引车之间留有足够的转向间隙，避免急弯、起伏路面出现结构干涉，也能将承载平台的整体高度控制在合理区间，降低装卸时车辆的爬坡角度，普通家用乘用车可直接通过后端的爬架结构平稳驶上承载面，无需额外辅助装卸设备。行走机构采用四轴双排轮组布局，每侧布置四个重载轮胎配合独立轮毂单元，轴荷分配经过多轮仿真优化，

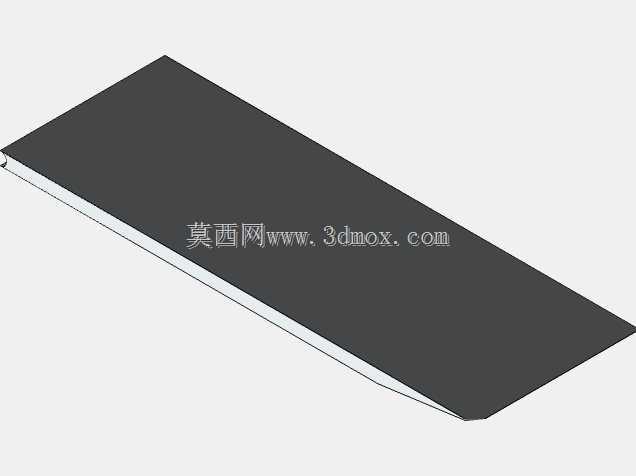

　　满载状态下单轴载荷完全符合公路运输的轴荷限值要求，轮组安装位置避开承载面的受力薄弱区，底盘纵梁采用变截面设计，在轮组安装位、鹅颈过渡区、后端限位架位置做了局部加强，避免长期交变载荷下出现结构疲劳开裂。承载面采用平直板式布局，前端预留的U型避让槽可容纳最前方装载车辆的发动机舱部分，进一步压缩整列车的总长度，提升运输过程中的道路通过性；尾部设置的两个立式限位挡架，可在车辆装载到位后抵住最末端车辆的轮胎位置，防止运输过程中车辆出现滑移，挡架采用可拆卸式设计，装卸时可放平作为爬梯使用，行驶时竖起起到限位防护作用。结构设计过程中充分考虑了安装边界，所有轮组的安装孔位、牵引销的定位尺寸、侧防护装置的安装接口都严格遵循通用挂车的安装规范，

　　可直接匹配市面上主流的挂车行走配件，无需额外做定制化改孔加工；承载面的防滑纹理、轮胎固定位的绑带挂点都做了预留，实际使用时可直接配合绑带对装载车辆进行固定，整体结构兼顾了轻量化与承载强度，在保证额定承载能力的前提下尽可能降低自身重量，提升运输效率。
