单轴户外越野露营拖挂旅居拖车结构

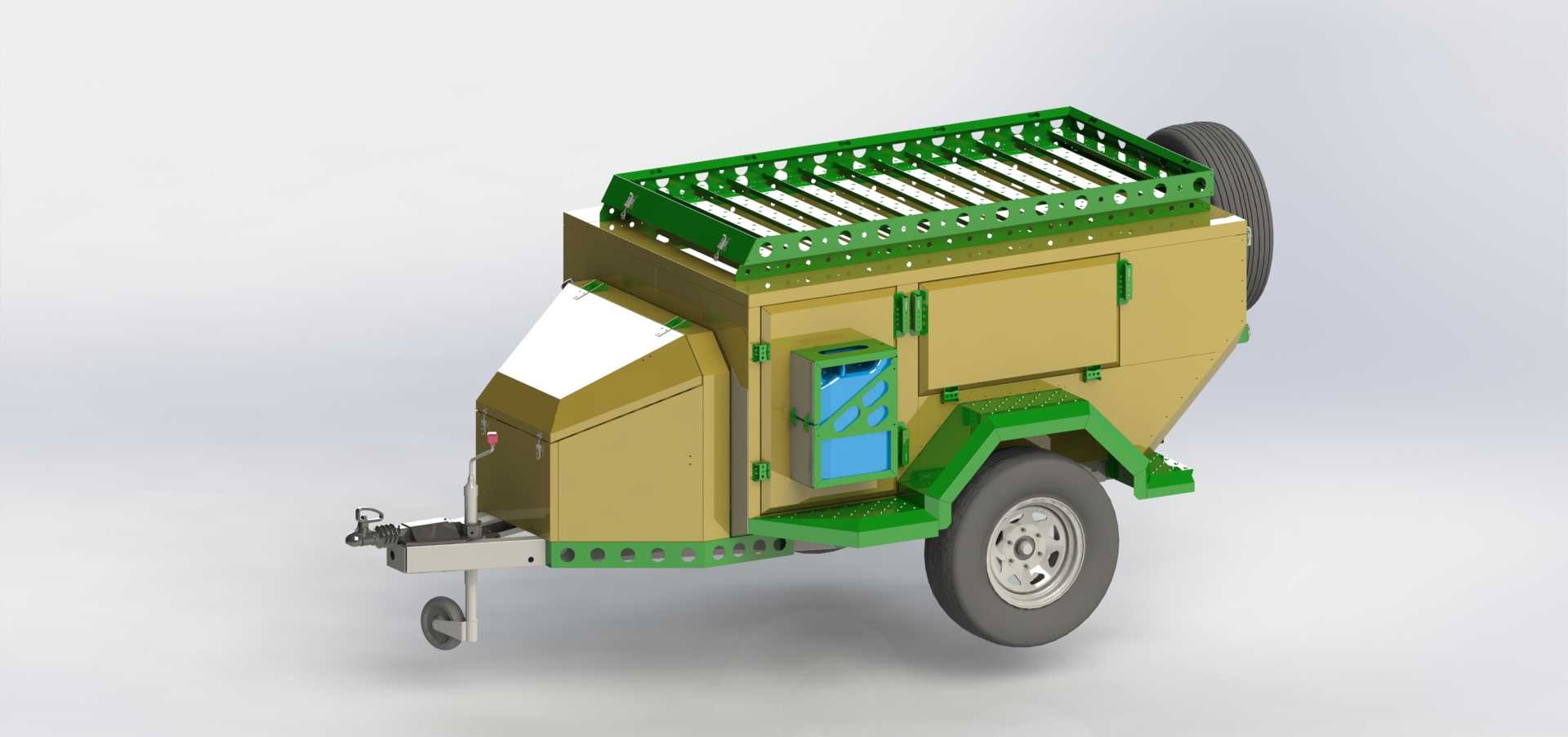

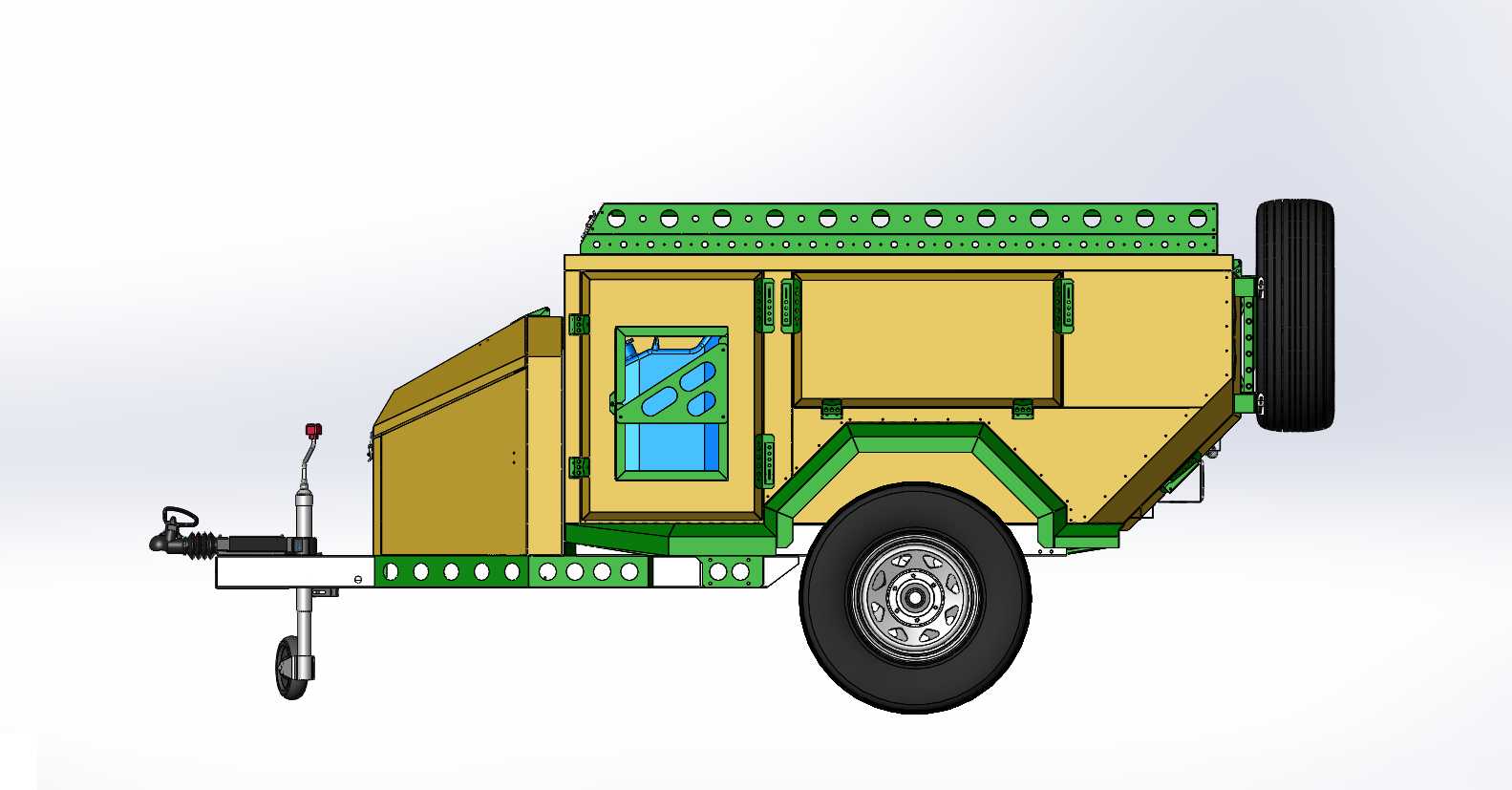

　　这款单轴越野拖挂的结构设计，核心瞄准非铺装路面长途穿越、无人区露营作业的使用场景，区别于公路型拖挂的轻量化取向，整体底盘与厢体的连接全部采用刚性焊接副梁结构，没有使用公路拖挂常见的弹性减震铰接，避免在搓板路、炮弹坑路段出现厢体与底盘的相对位移拉扯管线。从安装边界来看，牵引连接端采用标准50mm球形牵引 hitch，牵引头离地高度匹配硬派越野车辆的后拖车杠安装位，预留了300mm的上下跳动余量，即使牵引车辆在交叉轴状态下后杠高度大幅变化，也不会出现牵引头别死、脱钩的风险；前端的导向轮采用可翻折收纳结构，驻车时可摇下支撑整车，行驶状态下向上翻折后通过弹簧插销固定，不会影响接近角，避免越野时磕碰地面障碍物。

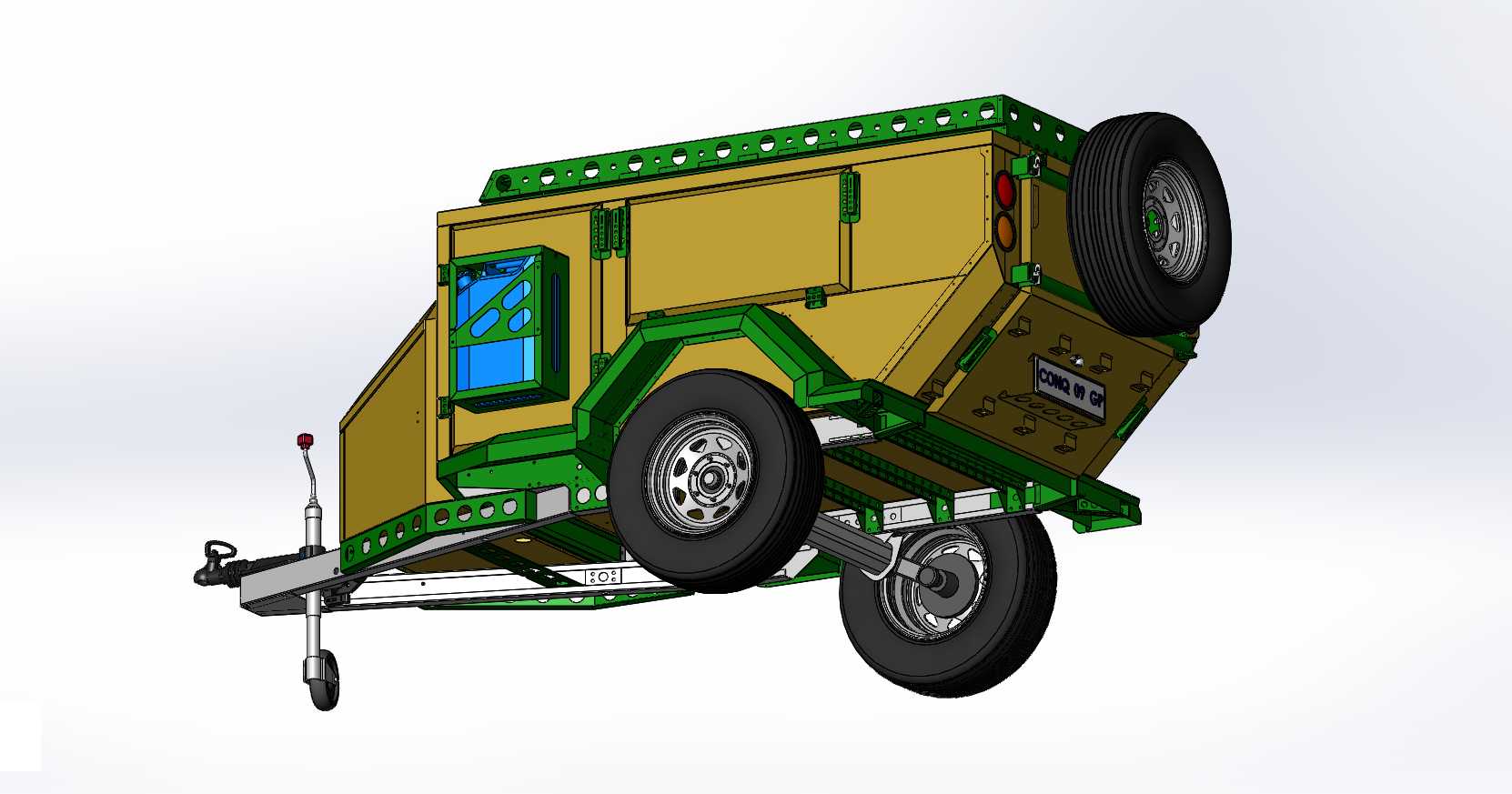

　　行走系统部分，单轴配置匹配重载型扭力轴，没有使用钢板弹簧结构，一方面降低了底盘整体高度，将厢体地板离地高度控制在合理区间，另一方面扭力轴的独立减震特性可以在单轮压上石块、坑洼时减少对厢体的冲击，轮胎选用与主流硬派越野车型通用的16寸全地形轮胎，外挂式备胎安装在厢体尾部右侧，更换时无需挪动厢体内的物资，备胎支架采用快拆结构，徒手即可完成拆卸操作。

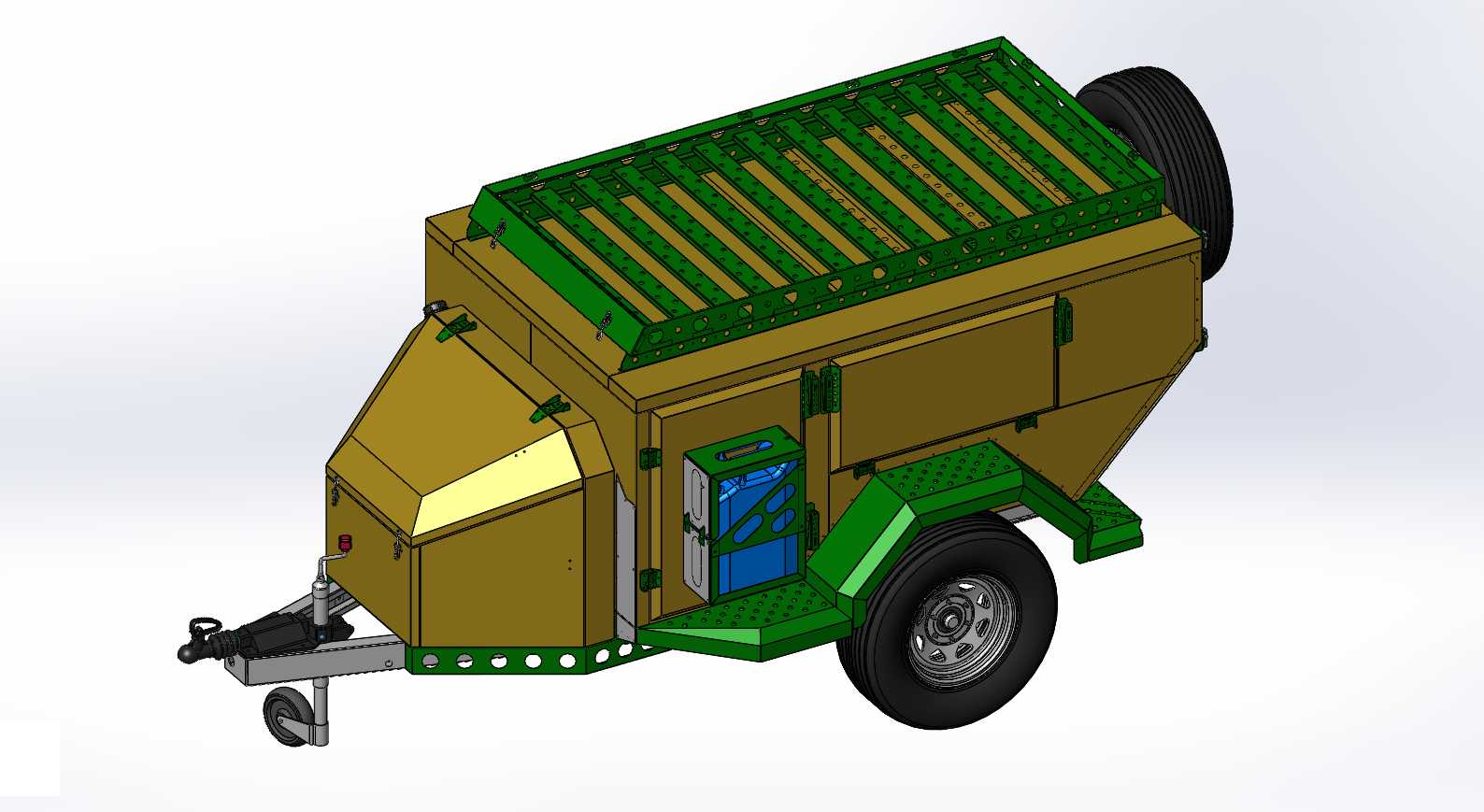

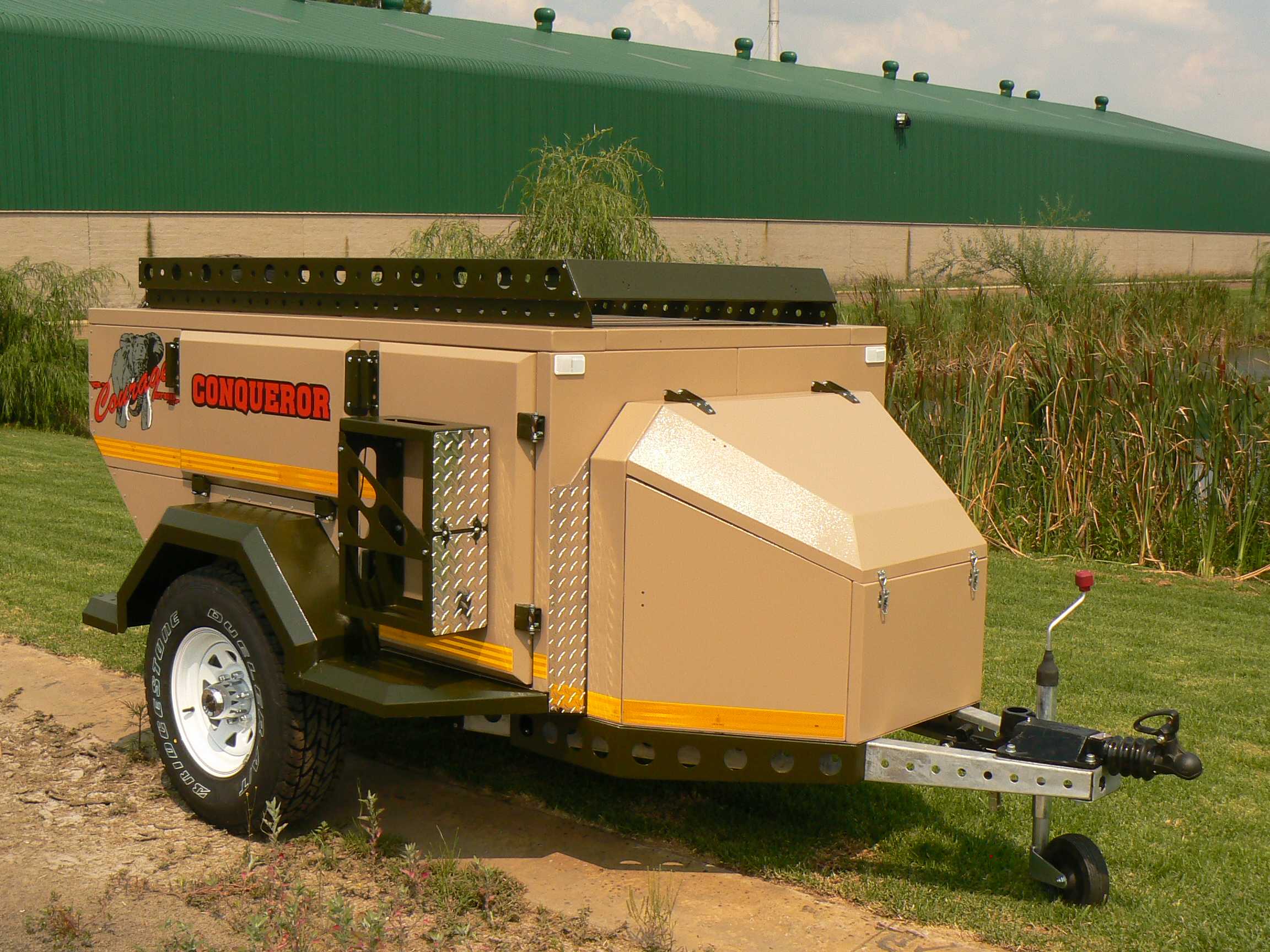

　　厢体功能布局上，整体采用方管焊接笼式骨架，外蒙皮采用铆接式铝合金板材，骨架之间预留了保温层填充空间，可根据使用场景填充聚氨酯发泡材料，满足低温环境下的露营保温需求。顶部的行李架采用冲孔方管焊接结构，既可以降低整体自重，也能方便捆扎固定油桶、脱困板、露营帐篷等外置装备，行李架边缘预留了快挂点，可直接绑扎绑带无需额外挂钩。厢体侧面设置了上下两扇独立开启的舱门，上部舱门可向上翻折形成临时遮阳板，下部舱门向下翻折后可作为临时操作台面，满足户外露营时的炊事、物资整理需求；侧方的观察窗采用双层亚克力材质，边框带有密封胶条，可在行驶时完全锁闭，避免灰尘、雨水进入厢内。

　　厢体下部的轮拱位置采用整体式包覆结构，轮拱与厢体骨架焊接为一体，轮拱内侧预留了刹车管线、驻车电线的走线空间，所有管线都通过波纹管防护，避免行驶过程中被飞溅的碎石打坏。底盘下方除了牵引连接结构，还在左右两侧预留了清水箱、灰水箱的安装位，水箱安装位带有固定绑带接口，可根据出行里程选装不同容积的水箱，同时预留了电瓶、逆变器的安装舱位，舱门带有通风百叶结构，避免电瓶工作时产生的可燃气体在舱内积聚。

　　从设计思路上，这款拖挂没有追求公路拖挂的大空间、轻量化，而是把结构可靠性放在首位，所有外露的金属结构件都做了喷塑防腐处理，焊缝位置全部打了密封胶，避免长期在泥泞、融雪剂路段行驶出现锈蚀问题。厢体的边角全部采用折角过渡，没有使用圆弧造型，一方面降低钣金加工的难度，小作坊即可完成生产制造，另一方面折角结构的蒙皮刚性更好，在树枝剐蹭、轻微磕碰时不容易出现凹陷变形。牵引部分除了标准的球形连接，还额外加装了安全链挂点，安全链采用交叉挂载方式，即使牵引头意外脱开，安全链也能兜住牵引架避免拖挂完全脱离牵引车，同时牵引架上预留了刹车同步器的接线接口，可匹配不同车型的电磁刹车系统，行驶时拖挂刹车可与牵引车同步动作，减少牵引车的刹车负担。

　　驻车支撑方面，除了前端的导向轮，在厢体尾部的左右两个角还预留了机械式驻车支腿的安装位，驻车时可摇下支腿将整车调平，避免在不平整的露营场地出现厢体倾斜，影响内部设备的正常使用。厢体尾部还预留了外挂储物箱、自行车架的安装接口，用户可根据自身需求拓展外置装备的挂载能力，所有接口的螺栓都采用防松螺母设计，避免越野路段的震动导致螺栓松动脱落。整体结构的所有零部件都尽量选用通用标准件，轴承、密封件、紧固件都采用市面常见的规格，即使在偏远地区出现故障，也能很方便地找到替换配件，不会因为特殊定制配件导致车辆滞留，这也是针对长途越野穿越场景做的针对性设计。
