手动杠杆式小型压装作业压力机结构

　　在小型五金加工、电子元器件装配、维修工坊的日常作业场景里，这类手动杠杆压力机的出镜率一直不低，它不需要外接气源、电源，完全依靠杠杆增力结构完成压装动作，对作业场地的适配性极强，哪怕是没有配套动力管线的临时工位、户外维修点位，都能快速投入使用。从实际用途来看，它主要承担小载荷的压合作业，比如小型轴承与轴套的压装、薄金属片的冲孔打标、塑料件的铆接压合、线束端子的压接，甚至是小型零件的校直、变形矫正，都能通过更换不同的压头工装来实现，相比大型冲压设备，它的作业灵活性更高，针对小批量、多品种的零散加工需求，不需要复杂的设备调试，扳动操作杆就能完成作业，能有效降低小批量加工的设备成本。

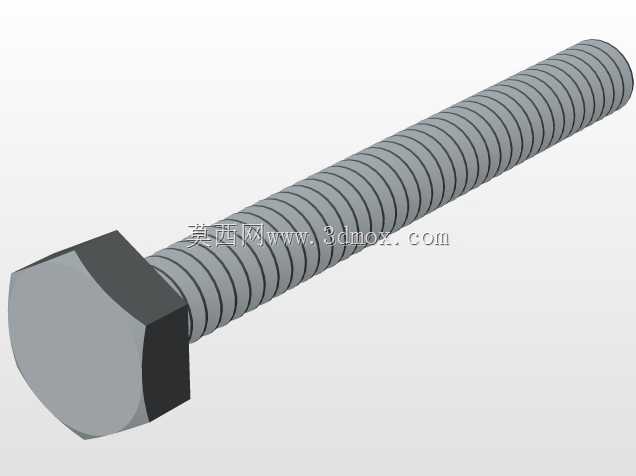

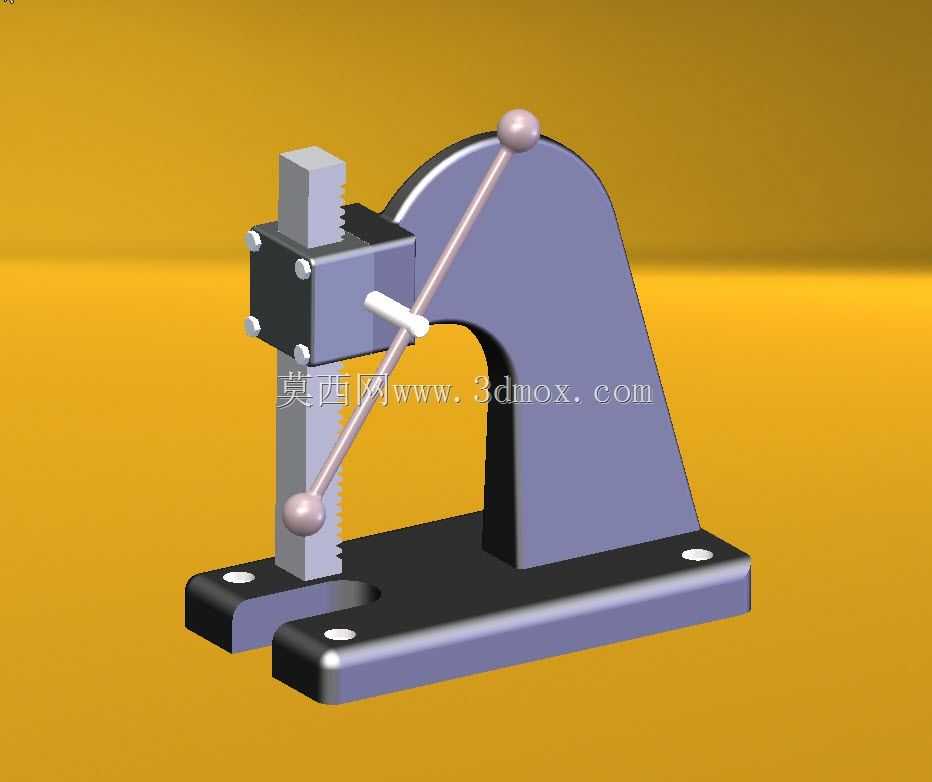

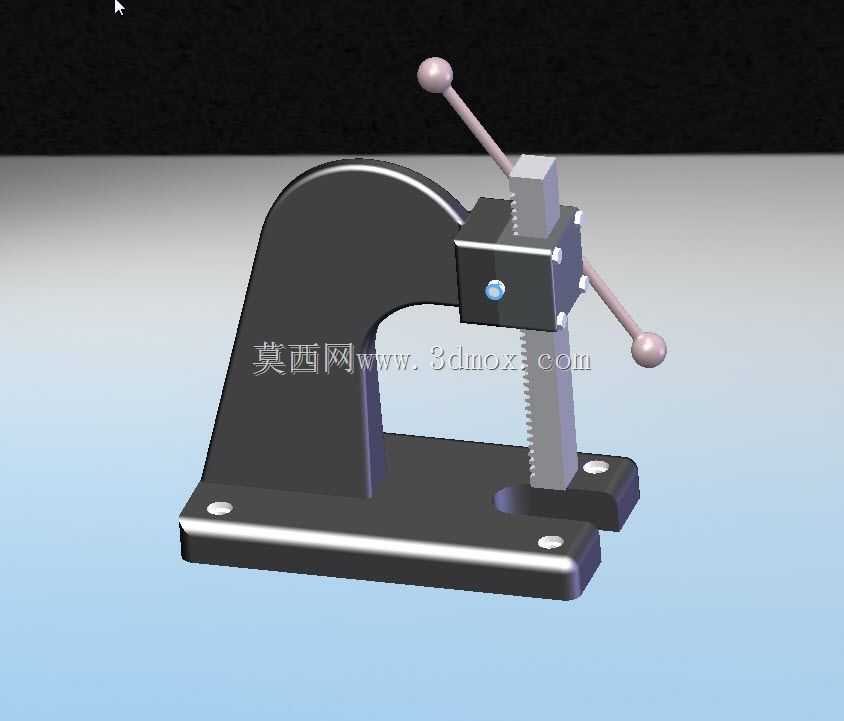

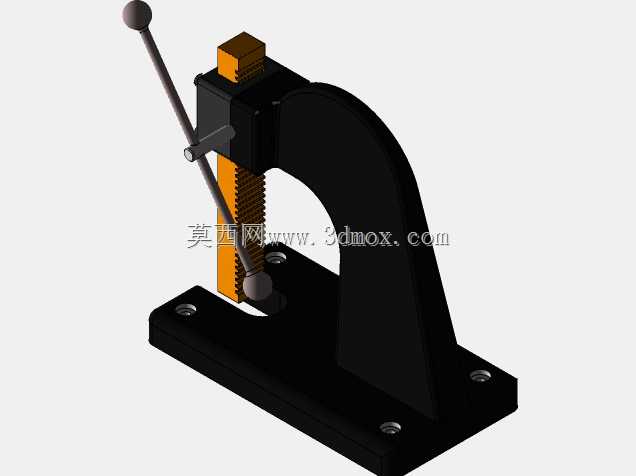

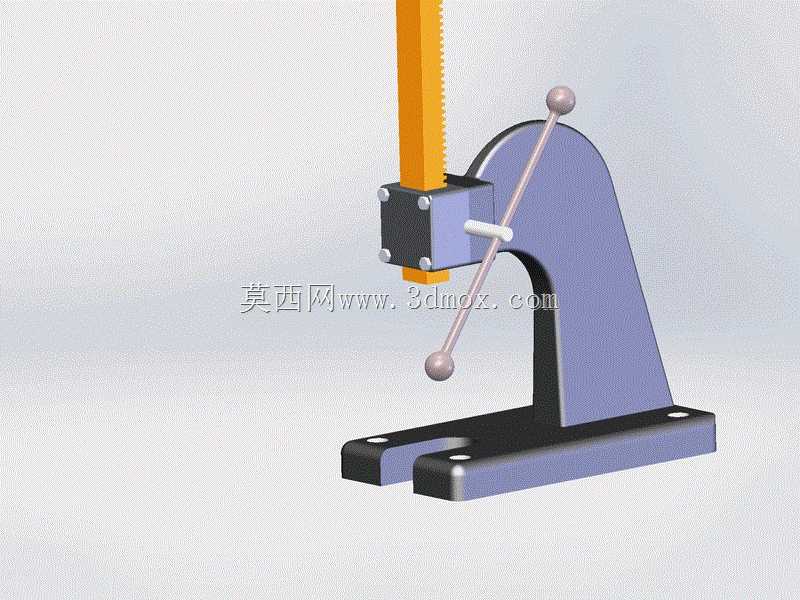

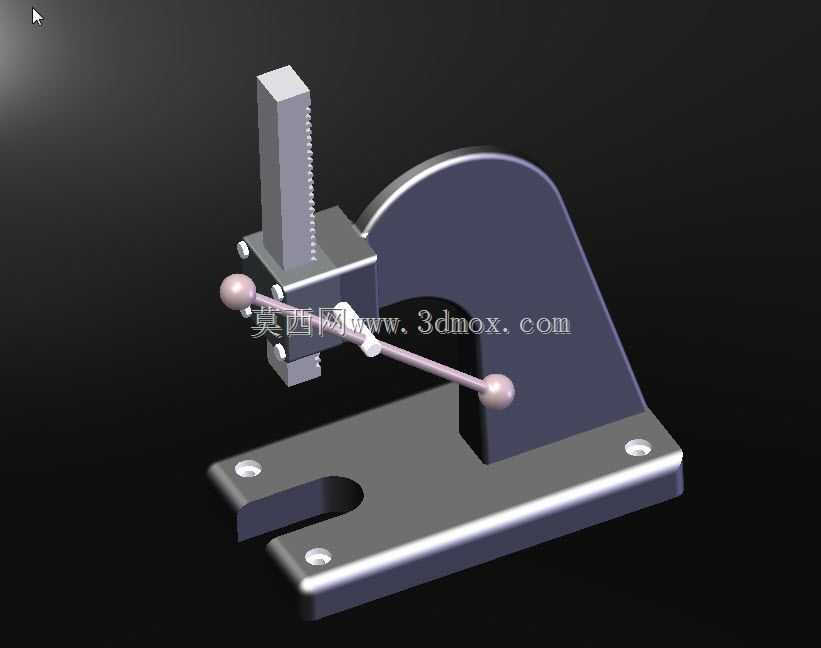

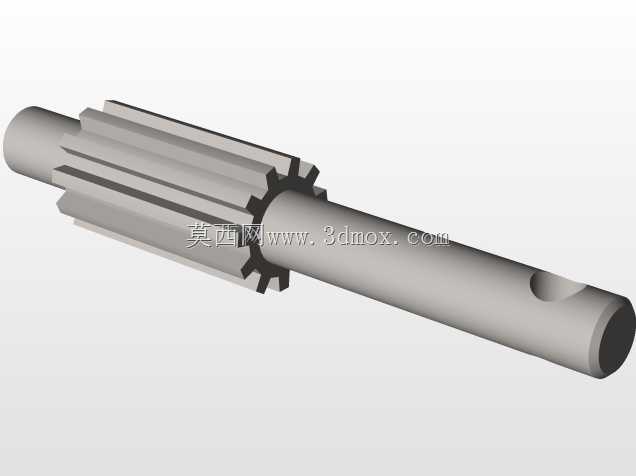

　　从功能特性来看，这套结构采用了经典的二级杠杆增力设计，操作端的球形手柄做了防滑处理，操作人员握持施力时能更好地控制发力节奏，避免压装过程中出现打滑偏移。竖直方向的压杆背部加工有等距齿条，和机身内部的棘爪结构配合，能实现压杆下行位置的单向锁止，防止压装过程中压杆回弹造成安全隐患，压装到位后扳动解锁拨片就能让压杆在复位弹簧的作用下回到初始位置，操作逻辑简单，新入职的操作人员不需要长时间培训就能上手。机身采用C型开式结构，前部的作业区域完全开放，操作人员取放工件时不会有结构遮挡，能清晰观察压头与工件的对位情况，降低压装偏斜的概率。底座上加工有两个对称的安装沉孔，还有一个U型的避让槽，既可以通过螺栓将整机固定在工作台面上，避免压装过程中设备移位，U型槽也能为需要贯穿压装的长轴类零件提供避让空间，不会出现工件顶到底座的情况。

　　设计思路上，这套结构优先考虑了手动作业的施力合理性，杠杆的力臂比例经过反复校核，保证操作人员施加15-20公斤的手部握力时，压头端能输出近千牛的压装力，足以覆盖绝大多数小型零件的压装需求，同时不会因为力臂过长导致操作行程过大，影响作业效率。机身的弧形支撑板做了加厚处理，在压杆承受最大压装力时，机身的形变量控制在0.1毫米以内，保证压装精度不会因为机身变形出现偏差。压头与压杆的连接采用快换式结构，不同规格的平压头、冲孔头、铆接头都能快速更换，不需要额外的工具拆装，适配不同的作业需求。所有的铰接位置都加装了自润滑铜套，长期使用也不会出现铰接点卡顿、磨损松旷的问题，设备的维护成本极低，只需要定期在齿条、铰接点涂抹少量润滑脂就能保证长期顺畅运行。

　　从安装边界来看，整机的底座宽度控制在200毫米左右，前后深度在180毫米，整体高度不到350毫米，占用的工作台面积极小，哪怕是狭小的维修工作台、流水线旁的辅助工位都能放置。安装时只需要保证底座固定面的平面度误差不超过0.2毫米，通过两个M8的螺栓穿过底座的沉孔锁紧在工作台面上，就能保证设备运行时的稳定性。压杆的最大下行行程在60毫米左右，开口高度最大能达到120毫米，能容纳高度在100毫米以内的工件进行压装作业，完全覆盖小型零件的作业尺寸需求。压杆的导向部分采用方形导轨结构，相比圆形导向杆，它的抗扭转能力更强，压装过程中压头不会出现转动偏移，对位精度更高，针对有对位要求的压装工序，能更好地保证压装位置的准确性。在实际建模过程中，所有的配合公差都按照IT7级的装配精度设定，铰接孔与销轴的配合采用间隙配合，既保证转动灵活，又不会出现过大的配合间隙导致压装时出现晃动，齿条与棘爪的啮合间隙控制在0.05毫米以内，锁止时不会出现窜动，保证压装过程的稳定性。
