Olsryd9缸发动机专用支撑固定支架

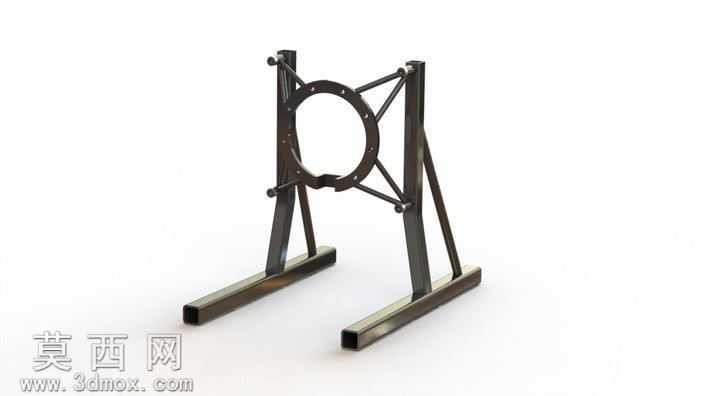

本模型为适配Olsryd9缸发动机设计的专用支撑固定支架，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械结构设计的力学合理性原则，从基准面搭建开始逐步完成各部件的特征绘制，先绘制底部两条平行的长条形支撑底座，底座采用空心方管截面设计，在保证支撑强度的同时有效降低整体自重，避免不必要的材料冗余。底座上方对称设置两组立式支撑臂，支撑臂采用斜向加强筋结构与底座连接，形成稳定的三角受力结构，可有效分散发动机运转时产生的振动载荷，避免支架出现应力集中导致的结构变形。支撑臂顶端设置环形发动机安装座，环形座周向均匀分布多个安装定位孔，可精准匹配9缸发动机的安装点位，环形座与支撑臂之间采用多根径向连接杆做加固处理，连接杆沿环形座径向均匀排布，进一步提升安装座的结构刚性，防止发动机安装后出现晃动偏移。建模完成后对模型进行了真实材质渲染，支架整体赋予哑光黑色金属材质，还原金属支架经表面处理后的质感，渲染过程中调整了环境光与反射参数，清晰呈现支架各部件的轮廓细节与焊接连接位置的结构特征。设计过程中充分考虑支架的实际使用场景，整体结构重心偏低，底部支撑跨度经过合理计算，可保证发动机放置后的整体稳定性，各连接部位的过渡均做了圆角处理，避免尖锐棱角带来的装配安全隐患，同时也优化了支架的应力分布表现，延长结构的使用寿命。模型完整还原了支架的所有装配细节，各部件之间的连接关系清晰明确，可直接用于后续的工程出图、装配模拟以及3D打印验证等场景，能够为9缸发动机的台架测试、展示安装等需求提供可靠的支撑结构参考。
