十字盘头M5标准紧固件结构设计

　　在各类机电设备装配、工装夹具搭建、非标自动化线体集成的场景里，小规格紧固件的选型合理性，往往直接决定了整套结构的长期运行稳定性，M5规格的十字盘头螺栓就是其中应用覆盖面极广的一类基础连接件。从设计逻辑上看，这类螺栓的头部采用盘头构型，相比沉头螺栓不需要在被连接件表面加工沉孔，对安装面的加工精度要求更低，装配后头部与被连接件表面的接触面积更大，单位面积压应力更小，适合用于薄板件、塑料壳体、铝型材框架这类本身强度不高、无法承受大局部压紧力的连接场景，避免锁紧过程中出现被连接件表面压溃、凹陷的问题。头部的十字槽设计，匹配通用十字螺丝刀即可完成锁紧与拆卸操作，相比一字槽的受力结构，十字槽能在拧紧过程中让刀头与槽体的四个接触面均匀承受扭矩，

　　减少打滑脱槽的概率，不管是手工装配还是电动螺丝刀批量作业，都能保持稳定的操作适配性，不会因为槽口单侧受力出现崩边、磨损的情况。螺纹部分采用标准公制粗牙设计，螺距匹配常规M5螺纹的通用公差带，和同规格的螺母、预制螺纹孔、自攻螺纹底孔都能形成良好的配合，不需要额外定制配套连接件，在设备维护、现场改机的场景下，能快速找到替换件，降低运维的备件储备成本。从安装边界来看，这类盘头螺栓的头部外径控制在适配M5规格的合理区间，安装时只需要在被连接件上加工直径5.2-5.5mm的光孔即可，预留足够的装配间隙避免孔位加工误差导致螺栓无法穿入，头部的高度设计兼顾了结构强度与空间占用，在狭小的装配空间里也能完成锁紧操作，

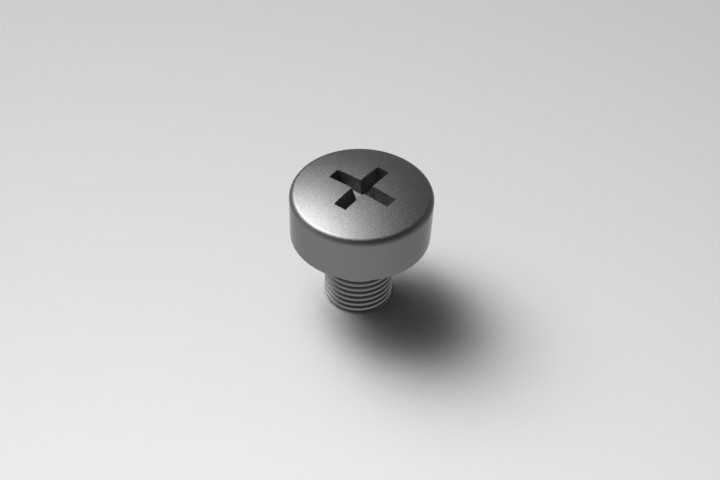

　　不会因为头部过高和周边相邻结构产生运动干涉。在实际应用中，这类螺栓常被用于电气柜内部元器件固定、输送线侧护板安装、小型电机端盖锁紧、3D打印机框架组装、电子设备外壳拼接等场景，针对不同的使用环境，还可以搭配平垫圈、弹簧垫圈使用，平垫圈可以进一步分散压紧力，保护被连接件表面，弹簧垫圈则能在振动工况下提供持续的张紧力，避免设备长期运行产生的振动导致螺栓松动回退。建模过程中，螺纹部分的特征处理兼顾了渲染效果与工程实用性，头部的十字槽深度、槽口倒角都按照通用紧固件的实际加工公差还原，没有出现过度简化导致的结构失真，不管是用于装配干涉检查、设备装配动画制作，还是用于工装设计时的螺栓排布模拟，都能直接调用，不需要额外调整结构尺寸。

　　在排布这类螺栓的安装位置时，需要注意相邻螺栓的中心距不小于3倍螺栓公称直径，也就是至少预留15mm的中心间距，保证电动螺丝刀的批头有足够的操作空间，不会和周边已经锁紧的螺栓产生干涉，同时螺栓头部边缘到被连接件边缘的距离要大于1倍头部半径，避免锁紧时出现被连接件边缘开裂的问题。针对不同材质的被连接件，螺栓的旋入深度也有明确的工程要求：如果是钢件连接，螺纹旋入深度不小于1倍公称直径也就是5mm即可满足强度要求；如果是铝件、铜件这类有色金属连接件，旋入深度要达到1.5-2倍公称直径，也就是7.5-10mm，避免螺纹牙型受力过大出现滑牙；如果是塑料、玻璃钢这类非金属材料，旋入深度需要达到2-3倍公称直径，通过更长的啮合长度分散连接应力，保证连接可靠性。
