可调节式枪械支撑三脚架结构设计

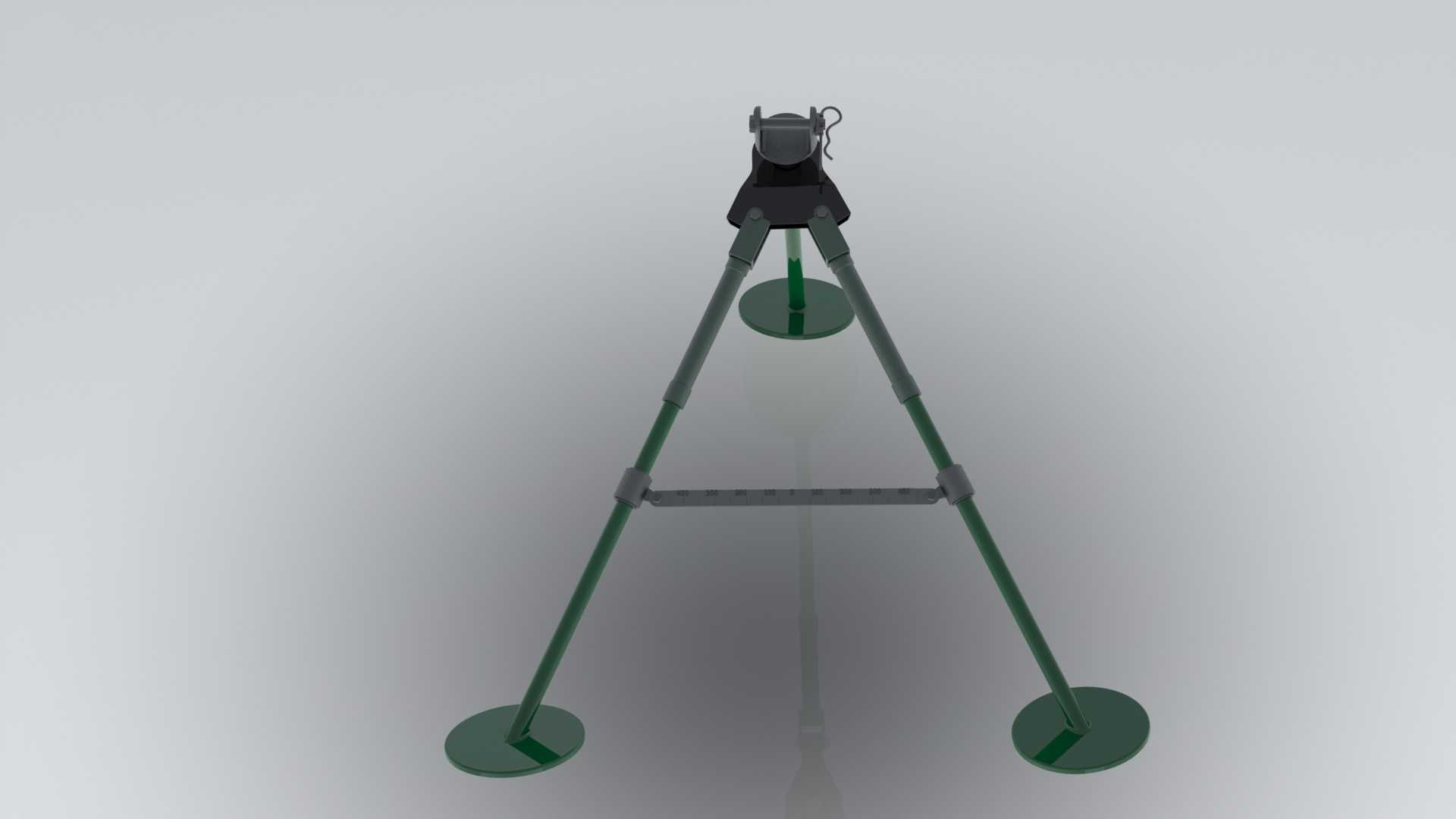

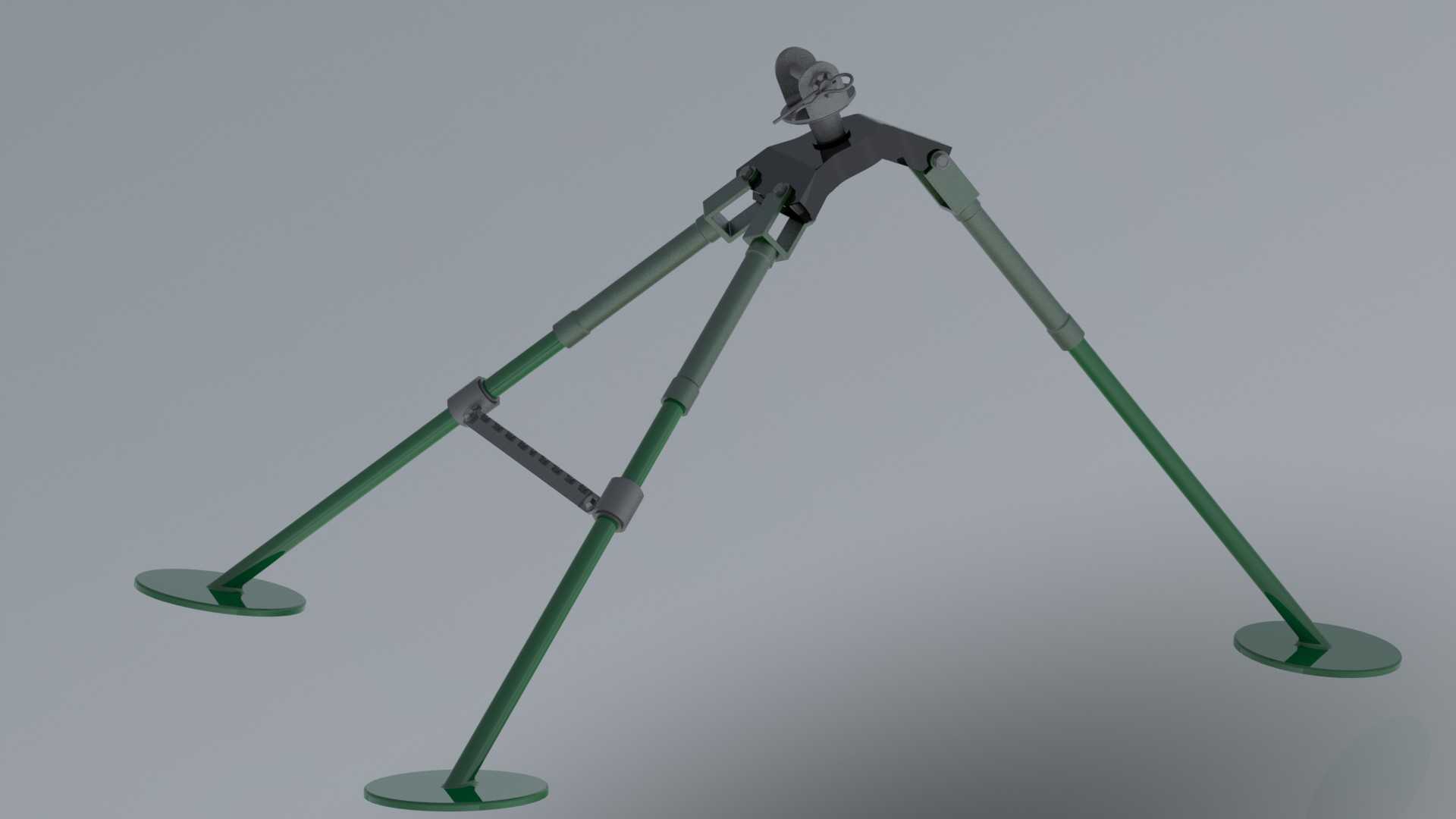

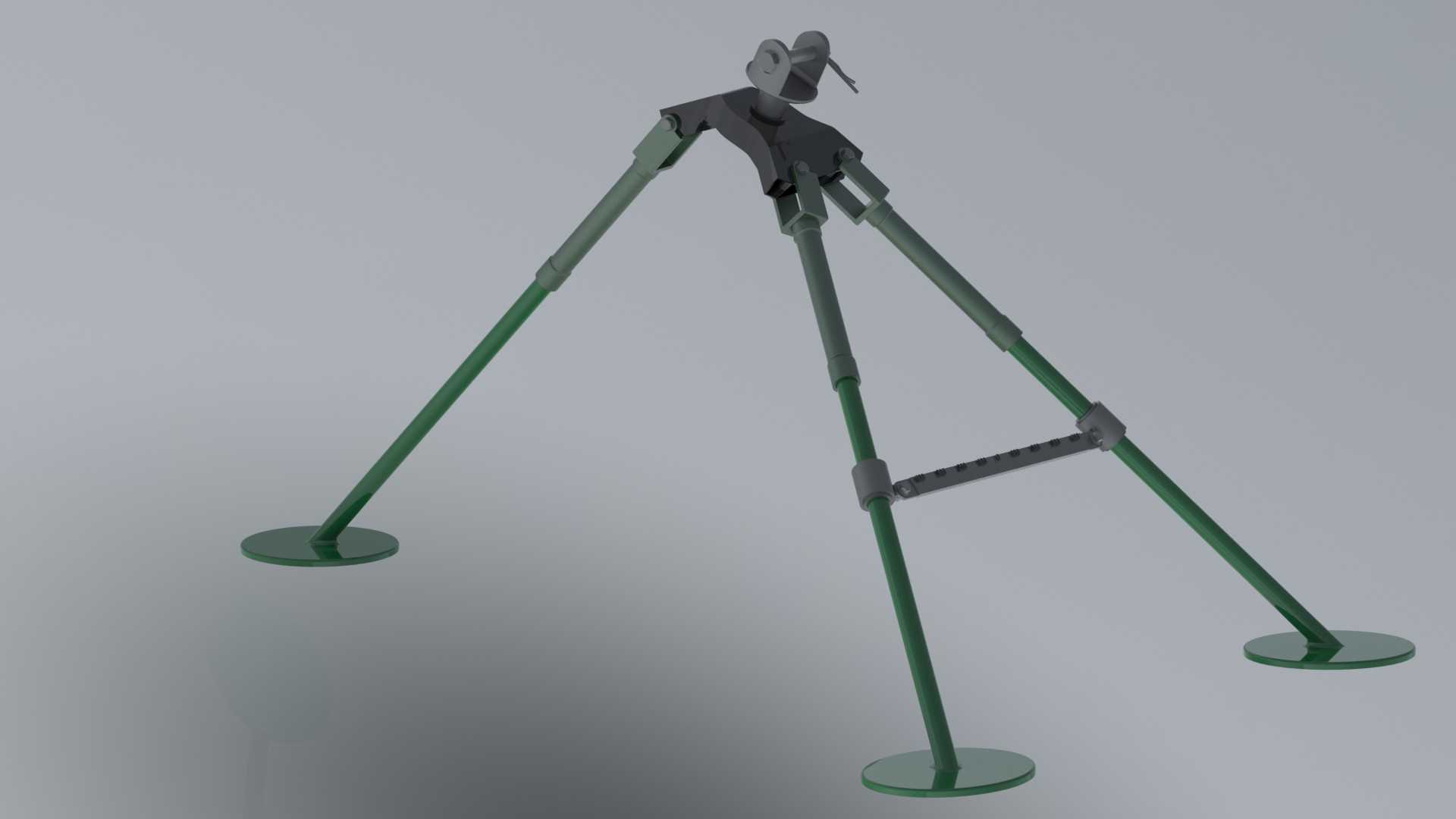

　　这款支撑结构主要为班用自动武器、通用机枪提供连续射击时的稳定支撑，在野外阵地架设、车载武器临时架射、固定点位警戒布防等场景中，能够抵消连续射击产生的后坐力偏移，避免射手长时间持枪产生的肌肉疲劳，保障射击精度的一致性。不同于民用摄影三脚架的轻量化设计思路，该结构从承载稳定性、架设快速性、地形适应性三个核心维度展开设计，整体采用三段式可伸缩支腿结构，每段支腿之间设置快拆式锁紧环，无需额外工具即可快速调整单根支腿的伸出长度，适配斜坡、沟壑、碎石滩等不平整地形的架设需求，单支腿的调节行程覆盖常规作战场景下的高度差范围，最低架设高度可满足卧姿射击需求，最高架设高度可适配立姿据枪的支撑高度。支腿末端采用大直径圆形支撑底盘，

　　替代传统尖刺式脚架结构，既可以在硬质铺装地面、水泥工事平台上避免打滑，也能在松软泥土、沙地环境下通过增大接触面积降低支腿下陷量，无需额外加装脚垫即可完成稳定架设，底盘与支腿末端采用万向铰接结构，可随地形坡度自动调整贴合角度，保证支撑面完全贴合地面。顶部的武器连接座采用快装式锁紧结构，兼容常见的机枪架装接口，连接座内部设置俯仰与水平转动的阻尼调节机构，射手可根据射击需求调整转动阻尼大小，既可以在概略射击时实现大角度快速转向，也能在精确射击时锁定角度，避免武器晃动。支腿中部设置横向连接杆，三根支腿展开到位后，连接杆可形成三角形稳定结构，限制支腿受后坐力时的外张变形，连接杆上设置多组调节孔位，可匹配不同展开角度下的连接需求，

　　支腿的最大展开角度经过反复校核，既保证足够的支撑跨距提升稳定性，也避免展开跨距过大影响射手的操作空间。从安装边界来看，该三脚架收拢后整体尺寸紧凑，可随武器系统一同携行，收拢状态下支腿通过卡扣固定，不会在携行过程中意外展开；展开状态下的支撑跨距经过力学仿真验证，在武器连续后坐力冲击下，整体结构的形变量控制在精度允许范围内，各铰接部位的磨损量满足长期使用的寿命要求，锁紧机构采用刚性锁紧方式，不存在长期使用后锁紧力衰减的问题，即使在泥水、沙尘环境下，也能通过简单清理完成锁紧操作，不会因异物卡滞影响架设速度。整体结构的受力路径经过优化，后坐力从顶部连接座传导至三根支腿后，可均匀分散到底部的三个支撑底盘，避免局部应力集中导致的结构变形，支腿主体采用高强度轻质合金材质，在保证结构强度的前提下控制整体重量，降低射手携行负担，连接座的转动部位设置耐磨衬套，长期使用后无需更换主体结构，仅更换衬套即可恢复转动精度。
