带散热通风口的工业设备金属防护壳体

　　这类金属壳体在工业现场的应用覆盖范围极广，小到桌面式工控电源、小型信号转换模块，大到嵌入式工业控制终端、桌面型检测设备的外置防护结构，都能见到同结构形式的壳体身影。日常产线运维中，这类壳体承担的核心作用首先是物理防护，隔绝车间环境里的金属切屑、漂浮粉尘、偶尔飞溅的切削液滴，避免内部电路板、功率元件直接暴露在复杂工业环境中出现短路、积尘过热等故障，同时金属材质本身的电磁屏蔽特性，还能降低车间内变频器、伺服驱动器等强电磁设备对内部弱电信号的干扰，保障内置控制模块的运行稳定性。

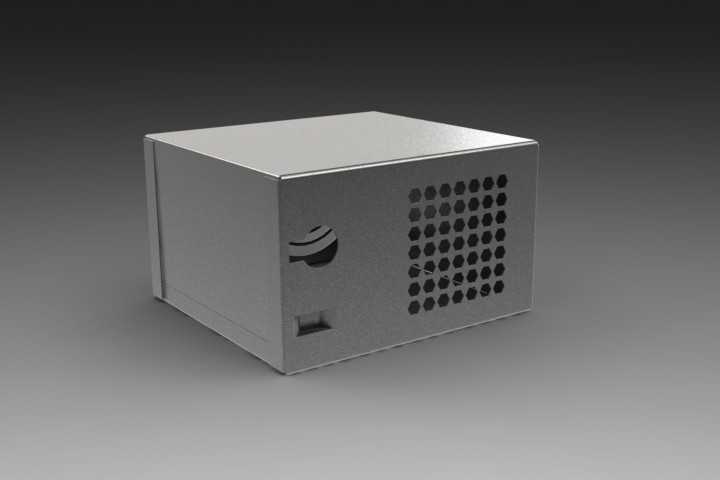

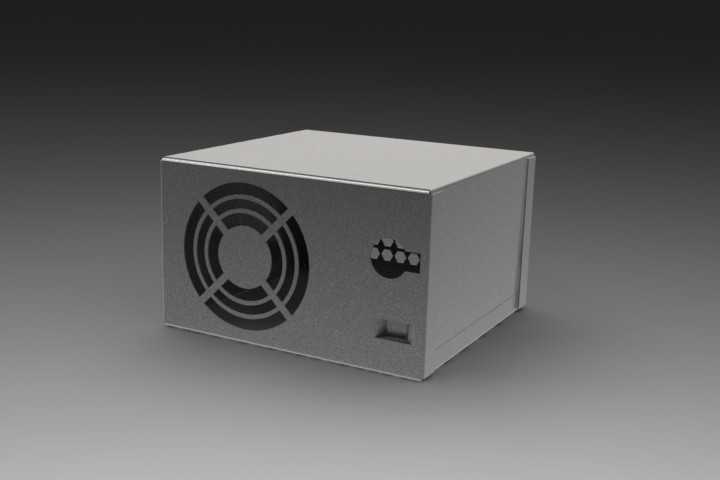

　　从结构设计逻辑来看，这个壳体采用一体式折弯成型的主体结构，相邻板边通过折弯扣合后焊接固定，相比多块板材拼接的结构，整体刚性更强，在车间设备挪动、日常维护拆装过程中不容易出现接缝变形、板件错位的问题。侧面预留的格栅式通风口，位置刚好对应内部功率元件、散热风扇的安装区域，通风口的格栅条做了向内翻边的处理，既不会大幅降低壳体的结构强度，又能阻挡尺寸较大的异物直接进入壳体内部，同时保证通风散热的气流通路顺畅，避免内部热量积聚导致元件工作温度超标。通风口旁的接口预留区域，做了下沉式的台阶设计，安装航空插头、电源开关、状态指示灯这类外接元件时，元件的安装法兰可以贴合在台阶面上，不需要额外增加密封垫片就能实现较好的贴合度，减少缝隙进尘的概率，下方预留的小尺寸方槽，一般是用来嵌入电源插座或者接地端子，位置靠近壳体底部，接线时线缆可以顺着设备安装面走线，不会出现线缆弯折半径过小、拉扯接口的问题。

　　做这类壳体的三维建模时，首先要确认的是安装边界尺寸，壳体的内部净空尺寸必须完全覆盖内置元件的最大外形，同时预留出接线端子、线缆弯折的空间，通常在元件最大尺寸基础上单边预留3-5mm的余量，避免装配时出现元件卡滞、线缆挤压的问题。壳体的外部安装尺寸要匹配配套设备的安装位，如果是桌面放置的设备，底部要预留防滑脚垫的安装凸台，凸台高度一般在2-3mm，保证壳体底部和放置面之间留有空隙，既可以避免底部漆面被放置面的毛刺刮花，又能辅助底部通风散热；如果是嵌入式安装的场景，壳体的侧边要预留法兰翻边，翻边的宽度根据安装面板的厚度调整，保证安装后壳体和面板贴合紧密，没有明显缝隙。

　　细节设计上，壳体的所有外露棱边都做了圆角倒钝处理，倒圆角半径通常在1-2mm，避免装配、维护过程中锋利的板边划伤操作人员，同时也能提升喷涂、氧化表面处理的附着力，减少棱边位置出现掉漆、氧化层不均匀的问题。壳体的盖板和主体的连接，一般采用侧边隐藏式螺丝固定，螺丝孔做沉头设计，装配后螺丝头不会突出壳体外表面，既保持外观的整洁性，也避免螺丝突出位置剐蹭周边线缆、设备。通风口的格栅间距设计需要平衡散热效率和防护能力，针对工业场景的使用需求，格栅的净间距通常控制在5-8mm，既能保证足够的通风面积，又能防止操作人员的手指意外触碰内部的带电元件或者转动的散热风扇，满足基础的电气安全防护要求。

　　在实际选型适配过程中，这类壳体的板材厚度选择要根据壳体的外形尺寸调整，外形尺寸在200mm以内的小型壳体，一般采用1mm厚度的冷轧钢板就可以满足刚性要求，尺寸更大的壳体需要适当增加板材厚度，或者在壳体内部增加折弯加强筋，避免壳体受力时出现板面凹陷、变形的问题。表面处理通常采用静电喷塑，颜色以工业常用的浅灰色、黑色为主，喷塑层的厚度控制在60-80μm，既能实现较好的防锈耐腐蚀能力，又不会因为涂层过厚影响接口、安装孔的装配精度。
