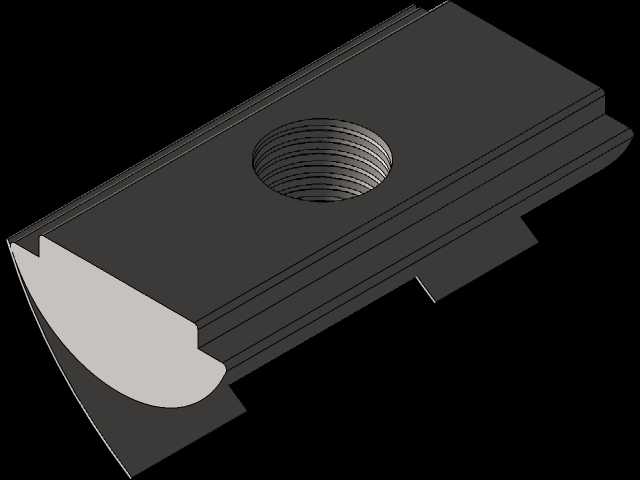

M5规格带弹簧定位T形槽用螺母

　　这类带弹簧的T形螺母，最早是为工业铝型材框架的快速装配场景开发的，现在已经广泛覆盖自动化线体机架、设备防护围栏、工业工作台、物料货架、检测治具支架等多个需要频繁拆装调整的装配场景，和普通T形螺母相比，自带的弹簧结构能在螺母置入型材T形槽后提供持续的顶紧力，避免螺母在槽内随意滑动移位，尤其是在垂直安装、仰装或者槽口朝下的装配位置，不需要操作人员用手托住螺母对位，能大幅降低单人装配的操作难度，提升框架组装的效率。

　　从实际使用的功能特性来看，这款M5规格的T形螺母适配市面上主流的20系列欧标铝型材T形槽，槽宽适配范围为6mm，螺母本体的T形头部厚度控制在3.2mm，能完全嵌入型材槽腔内部，不会突出槽面影响后续板材、面板的贴合安装；中间的M5内螺纹为标准粗牙螺纹，精度等级适配常用的6g级外螺纹螺栓，能满足常规的静载连接需求，单颗螺母的轴向额定静载荷可以达到12kN，足够应对普通工业框架的连接强度要求。配套的弹簧为圆柱压缩弹簧，刚度经过匹配调校，既不会因为弹力过大导致螺母在槽内滑动阻力过高难以调整位置，也不会因为弹力过小导致螺母在倾斜槽道内自行滑落，弹簧的自由长度略高于T形头部的顶面高度，当螺母置入槽内后，弹簧被槽道顶面压缩产生的反作用力会把螺母的T形下沿紧紧顶在T形槽的内侧卡位台阶上，此时即使型材框架翻转、震动，螺母也不会从槽内掉出，也不会沿着槽道自由窜动。

　　在设计思路上，这款螺母的本体采用了冷镦成型后再攻丝的工艺路线，相比切削加工的螺母，冷镦件的金属纤维流线连续，整体强度更高，适合批量生产降低成本；螺母的T形头部两侧做了小角度的倒角导向，在置入T形槽的时候不需要完全对准槽道方向，稍微倾斜就能顺利滑入槽内，降低装配时的对位难度。弹簧的安装位置在T形头部的顶面居中位置，本体上预留了弹簧定位的小凸台，避免弹簧在压缩过程中出现偏斜移位，导致弹力不均或者弹簧卡入螺纹孔的问题；螺母的底部弧形面是和T形槽的底部圆弧面做了适配匹配，当螺栓拧紧的时候，弧形面能和槽底完全贴合，增大接触面积，降低局部压强，避免拧紧时螺母压伤铝型材的槽道内壁，同时也能让螺母的受力更均匀，提升连接的防松性能。

　　从安装边界的尺寸来看，这款螺母的整体长度为17mm，T形头部的宽度为9.8mm，置入铝型材槽道后，螺母在槽道内的横向活动间隙控制在0.2mm以内，既保证能顺利沿槽道滑动调整位置，又不会因为间隙过大导致螺栓拧紧时螺母出现偏斜，出现螺纹咬合不良的问题。安装时只需要将螺母从铝型材的端面槽口插入，或者稍微压缩弹簧从槽口的任意位置压入槽内，就可以沿槽道滑动到需要的连接位置，之后直接对准连接件的安装孔拧入M5螺栓即可，不需要像普通T形螺母那样必须提前预插螺母再调整位置，对于后期改造、加装配件的场景尤其友好，不用拆解已经组装好的框架结构，就能在任意槽段加装连接点。

　　在实际设备应用中，这类螺母除了铝型材框架的装配，也常被用在机床工作台的T形槽辅助定位、输送线的导轨位置调整、治具的快换安装等场景，弹簧提供的预顶紧力能让螺母在螺栓未拧紧的状态下保持临时定位，方便操作人员调整连接件的位置，确认位置无误后再拧紧螺栓完成固定，相比需要额外用手扶持定位的普通螺母，能减少至少一半的对位辅助时间。在长期震动的设备场景下，弹簧的持续顶紧力还能在螺栓出现轻微松动趋势时提供一定的阻尼，延缓螺栓松动的速度，配合弹垫使用的话，防松效果能满足大部分工业设备的使用要求。需要注意的是，这类螺母的弹簧不适合长期在超过120℃的环境下使用，高温会导致弹簧应力松弛失去弹力，因此在高温工况的设备上使用时，需要更换对应耐温材质的弹簧配件，或者改用不带弹簧的普通T形螺母配合其他防松结构。
