汽车离合器从动盘摩擦传动结构

　　该结构为手动挡车辆传动系统核心的离合器从动盘总成，日常搭载于乘用车辆、轻型商用车辆的手动变速箱输入端，承担发动机与变速箱之间动力切断、平顺接合的核心功能，是手动挡车型起步、换挡过程中缓冲冲击、保证动力传递平顺性的关键部件。从实际装车场景来看，该部件夹在发动机飞轮与离合器压盘之间，当驾驶员踩下离合器踏板时，压盘释放对从动盘的压紧力，从动盘与飞轮、压盘之间产生间隙，发动机动力暂时无法传递到变速箱输入端，此时可完成换挡操作；当驾驶员缓慢松开离合器踏板，压盘逐步压紧从动盘，摩擦片与飞轮、压盘接触面逐步产生摩擦力矩，将发动机输出的扭矩平稳传递至变速箱输入轴，实现车辆平稳起步。

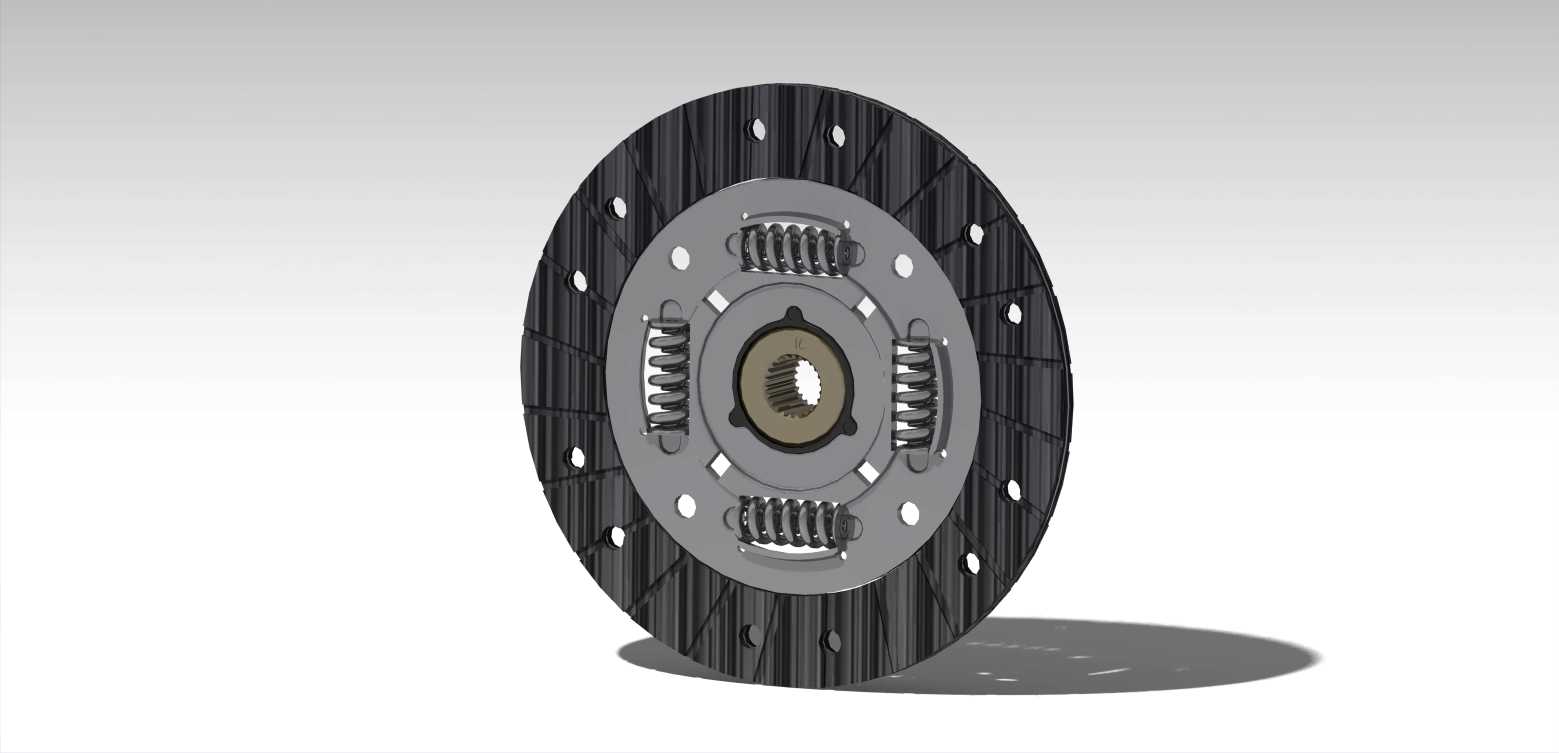

　　在功能特性设计上，该结构集成了摩擦传扭与扭转减震两大核心功能。外圈的环形摩擦片采用耐磨摩擦材质制作，表面开设多道径向排屑散热槽，长期半联动工况下可及时导出摩擦产生的热量，同时排掉摩擦产生的磨屑，避免磨屑夹在摩擦副之间造成接触面打滑、磨损加剧的问题。摩擦片通过铆钉与中部的钢质从动盘本体连接，保证摩擦片承受大扭矩时不会与盘体发生相对位移。中部的盘芯区域周向均匀布置了多组减震弹簧，弹簧嵌装在盘体与盘毂的对应窗孔内，当传动系统出现扭转振动时，弹簧会产生压缩变形，吸收发动机输出的扭转冲击，避免振动直接传递到变速箱齿轮，降低传动系统的齿轮冲击噪音，同时缓冲换挡、急加速急减速过程中的扭矩冲击，提升整车传动系统的零部件使用寿命。中心的花键毂采用内花键结构，与变速箱输入轴的外花键配合，可沿轴向小幅滑动，保证离合器分离、接合过程中从动盘能顺畅轴向移动，不会出现卡滞导致分离不彻底的问题。

　　从设计思路层面来看，该结构的参数匹配完全围绕整车动力参数展开，摩擦片的有效摩擦半径、摩擦系数、压紧力三者共同决定了可传递的最大扭矩，设计时需保证最大传扭能力比发动机最大输出扭矩高出20%到30%，避免大负荷工况下离合器出现打滑烧蚀的问题。减震弹簧的刚度匹配需要结合发动机怠速、常用转速区间的扭转振动频率做调校，刚度太大则减震效果不足，传动系统容易出现共振异响；刚度太小则弹簧容易被压并，失去缓冲作用，甚至出现弹簧断裂的故障。摩擦片的开槽形式、铆钉的布置位置都经过受力校核，保证摩擦片磨损到极限厚度之前，铆钉不会外露刮伤飞轮与压盘的摩擦工作面。

　　在安装边界与尺寸层面，该从动盘的外径尺寸匹配对应车型的飞轮与压盘安装尺寸，安装时需注意从动盘的朝向，带有减震盘凸起的一侧需要朝向变速箱方向，避免凸起部分与飞轮发生运动干涉。中心花键的参数与变速箱输入轴花键完全匹配，花键配合间隙控制在合理范围，间隙过大会导致传动冲击，间隙过小则会导致从动盘滑动卡滞。从动盘的总厚度、轴向压缩量都有严格的尺寸公差，保证离合器踏板自由行程在合理范围内，不需要额外过度调整分离轴承间隙。周向布置的减震弹簧安装后有一定预压缩量，保证怠速工况下弹簧不会在窗孔内出现自由晃动产生异响。整个从动盘做了动平衡校正，残余不平衡量控制在允许范围内，避免高转速运转时出现传动系统抖动的问题。
