汽车白车身连接固定支架结构设计

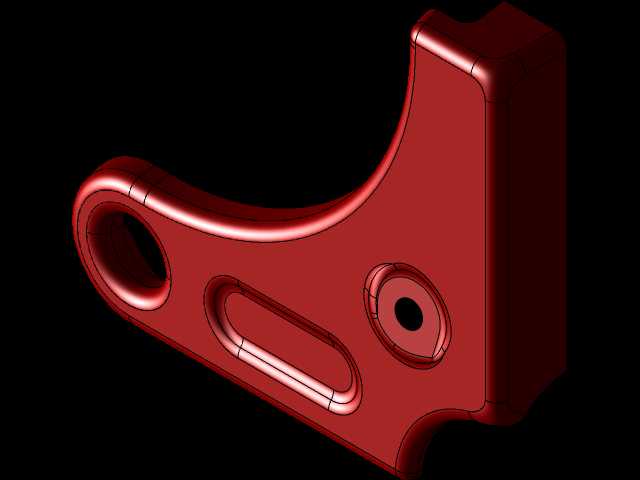

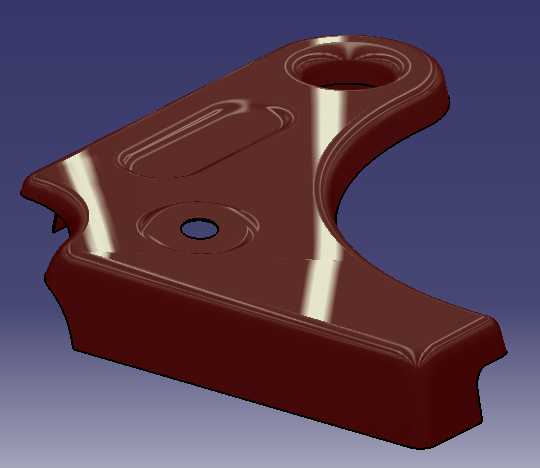

　　在整车白车身的焊装与总装流程里，这类异形支架是承担局部载荷传递、相邻部件安装定位的核心小件，多数布置在车身侧围与翼子板、内饰护板或者线束固定点的衔接位置，日常工况下既要承受车辆行驶过程中传递来的振动载荷，还要保证相邻装配件的位置精度不出现偏移，避免长期使用后出现部件松动、异响甚至连接失效的问题。从结构形态来看，该零件采用冲压成型的钣金结构，主体轮廓做了多段弧形过渡，没有尖锐的直角棱边，一方面是适配车身侧围的曲面安装面，保证支架与车身钣金贴合时不存在悬空间隙，减少焊接或者螺接后的应力集中点，另一方面弧形翻边结构也能提升零件自身的结构刚度，在料厚不额外增加的前提下，提升零件抗弯折、抗扭转变形的能力。零件上设置的两处孔位功能有明确区分，

　　上方的大尺寸带沉台孔是主安装定位孔，沉台结构可以让螺栓头部完全沉入零件表面以下，不会突出干涉相邻外覆盖件的安装，避免装配后出现零件顶靠、间隙不均的问题；中部的小圆孔是辅助定位或者次级固定孔，既可以在焊装工序中与工装定位销配合，保证支架在车身焊装夹具上的位置精度，也可以用于固定小型线束卡扣或者附属小支架，拓展局部的安装功能。设计这类支架的时候，首先要匹配安装点位的边界空间，不能超出车身侧围内板与外板之间的预留空腔，否则装配时会出现支架顶住外板，导致外覆盖件表面出现凸点，影响整车外观质量；其次要核算安装点的载荷需求，根据固定部件的重量、振动加速度要求来确定料厚以及翻边高度，比如固定内饰件的支架料厚通常选择1.2mm到1.

　　5mm的冷轧钢板，要是承担外饰件或者底盘传来的局部载荷，料厚需要提升到2mm以上，同时在孔位周边做局部的凸起加强筋，避免孔位受力后出现撕裂变形。零件边缘的翻边设计除了提升刚度之外，也兼顾了装配工艺性，翻边高度控制在3倍料厚左右，既不会因为翻边过高导致冲压时出现起皱缺陷，也不会因为翻边过低失去加强作用，同时翻边的导向角度可以让工人在总装装配时快速对准安装位置，减少装配对位的时间。在实际的车身开发流程中，这类支架的数模需要先和周边的所有零件做干涉检查，包括焊装夹具的运动路径、总装时工具的操作空间，比如主安装孔的周边要预留出套筒扳手的操作空间，不能被周边的加强筋或者其他支架挡住，否则生产线上会出现无法打紧螺栓的问题，

　　需要临时修改零件结构耽误项目进度。另外零件的曲面造型要和贴合的车身钣金曲面完全匹配，贴合面的间隙控制在0.2mm以内，保证点焊或者凸焊时焊接强度稳定，不会出现虚焊的问题，要是采用螺接固定的方式，贴合面的平面度也要控制在合理范围内，避免螺栓打紧后零件出现强制变形，长期使用后产生应力松弛导致连接松动。这类零件虽然尺寸不大，但是在白车身整体结构里的数量很多，每一个支架的安装精度都会影响后续整车零部件的装配质量，所以在建模阶段就要充分考虑冲压工艺的可行性，比如拉伸深度不能超过板材的成型极限，避免冲压时出现开裂，零件的脱模角度要符合冲压模具的设计要求，减少后续模具修改的成本，同时孔位的位置精度要和整车的定位基准体系保持一致，保证所有安装点的位置公差在设计要求范围内，减少整车装配时的尺寸偏差累积。
