汽车钣金支撑结构件三维设计

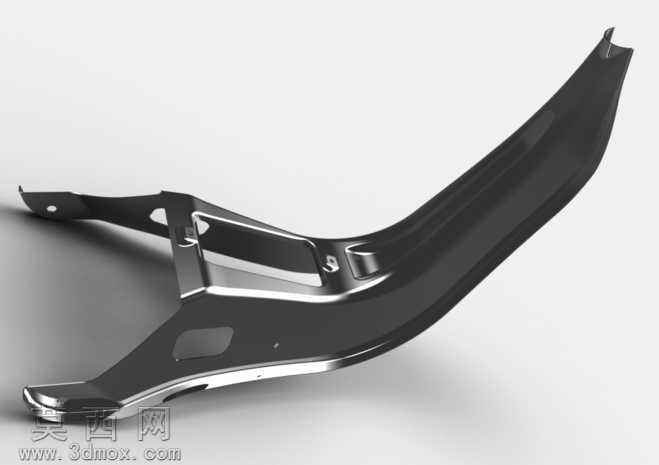

本作品为汽车用钣金支撑结构件的三维建模设计成果，建模阶段依托参数化建模逻辑完成整体形态构建，首先通过草绘绘制构件的整体轮廓走向，精准勾勒出该长条形构件的弧形弯折路径与两端安装位的轮廓基准，后续通过拉伸、薄壁特征生成基础钣金胚体，再结合折弯、拔模、切除等特征完成各个安装孔位、定位卡槽、加强凹槽的细节塑造，完整还原了该构件的复杂曲面弯折形态与局部结构特征。建模过程中严格遵循钣金加工的工艺要求，对所有弯折位置预留了合理的折弯半径，避免出现工艺无法实现的锐角结构，同时对各个安装孔的位置、孔径尺寸做了参数化约束，保证孔位与配套安装部件的匹配精度。材质与渲染阶段，为构件赋予了汽车钣金常用的冷轧钢板材质，调整材质参数还原金属表面的哑光金属质感，对构件边缘的冲压裁切边缘做了细微的倒角高光处理，模拟真实冲压加工后的边缘质感；渲染场景采用柔和的影棚布光，通过多角度光源投射凸显构件的曲面起伏与结构层次，清晰展现出构件表面的加强筋结构、定位凸台与镂空减重区域的形态，让整体呈现效果贴近真实量产零部件的视觉质感。结构设计层面，该构件采用长条形弧形主体结构，两端设置带安装孔的固定支耳，中部通过镂空设计实现减重效果，同时在弯折受力区域设置内凹的加强槽结构，在控制构件整体重量的前提下提升结构刚性，避免使用过程中出现形变；构件表面的定位凸台与卡槽结构，用于安装时的快速定位与相邻部件的卡接固定，兼顾了安装便利性与结构连接稳定性。设计思路围绕汽车零部件的轻量化与可靠性需求展开，在满足构件支撑、连接功能的前提下，通过结构优化减少材料用量，同时所有结构特征均适配常规冲压钣金加工工艺，无需特殊加工工序即可实现量产，具备良好的工艺可行性与实用价值。
