工业级电动鼓风机结构三维设计

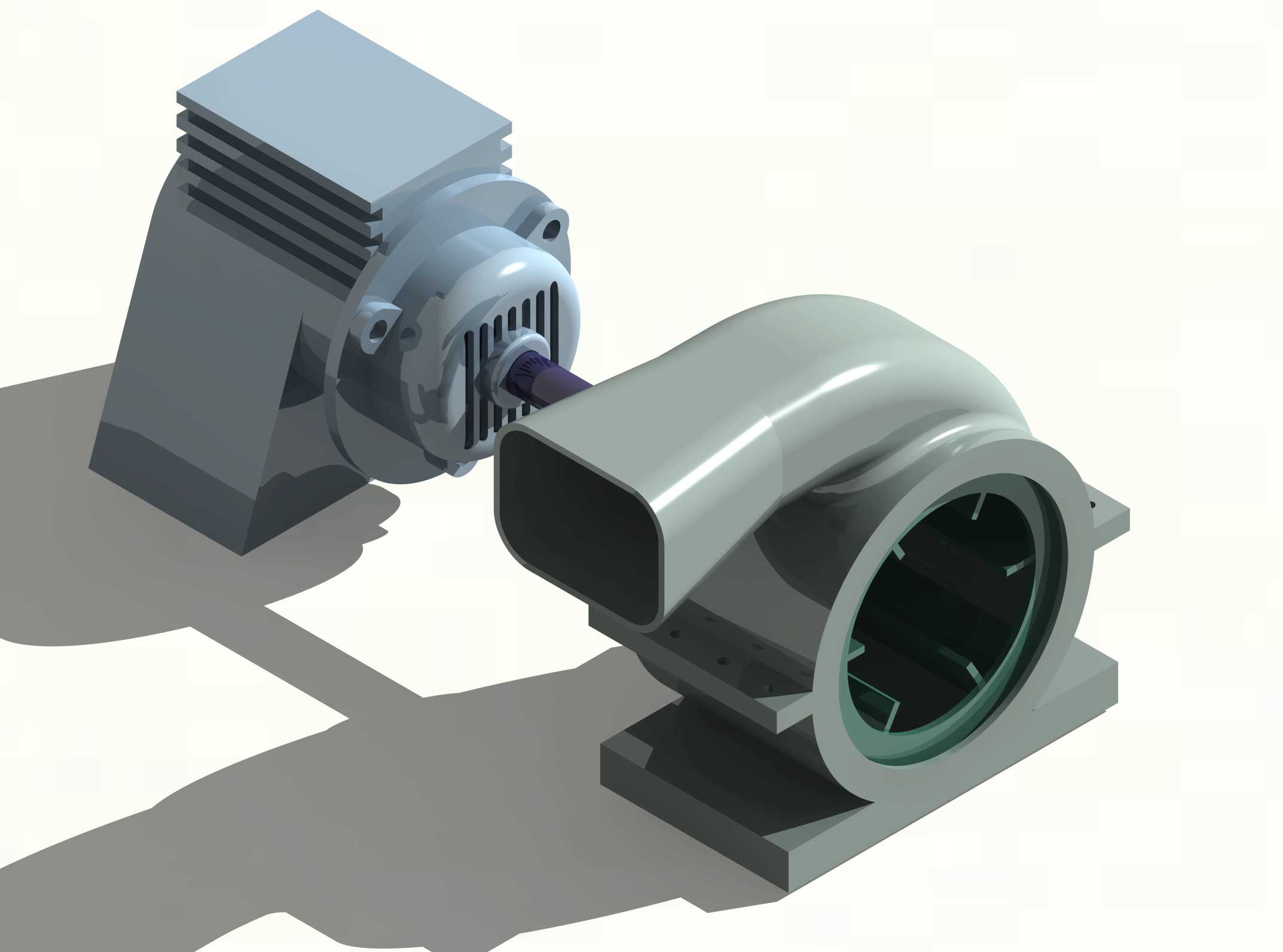

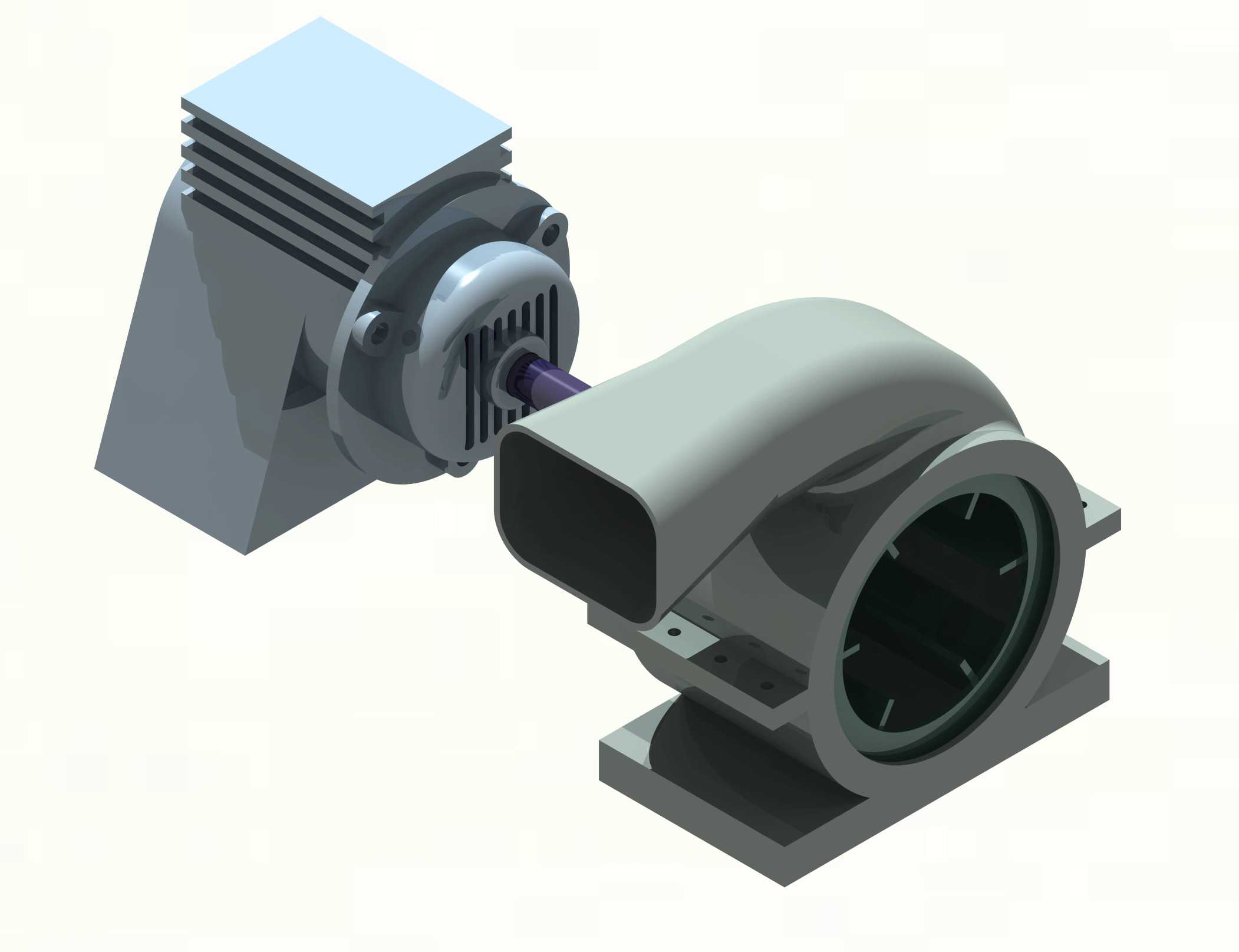

　　在工业生产的诸多场景中，送风、排风、气体输送环节都离不开鼓风设备的支撑，这款电动鼓风机的结构设计，正是围绕常规工业送风场景的实际安装与运行需求展开。从整体布局来看，设备采用驱动单元与风室直连的结构形式，省去了额外的传动连接构件，既压缩了整体安装占用空间，也减少了传动环节的能量损耗，适配车间固定工位送风、小型设备配套风冷、生产环节气体增压输送等多种使用场景。

　　设计过程中首先考虑的是运行稳定性，驱动端的壳体设置了多道平行散热筋结构，能够在设备持续运行时增大壳体与空气的接触面积，将绕组运行产生的热量快速导出，避免长时间高负荷运行出现过热问题。风室部分采用蜗壳式流道设计，流道内壁做了顺滑过渡处理，能够减少气流在壳体内的紊流损耗，让叶轮带动的气流可以顺着流道从方形出风口稳定输出，出风口采用平直方口结构，方便后续对接通风管道、送风罩等配套构件，不需要额外做接口变径处理。

　　安装底座采用一体化铸造型式，分别承托驱动单元与风室壳体，两个安装面的平面度在设计时做了严格公差约束，保证驱动轴与风室叶轮的同轴度符合装配要求，避免运行过程中出现轴系偏磨、振动超标的问题。底座上预留的安装孔位按照通用工业安装间距设置，能够直接适配常规的设备安装机架、混凝土基础的固定螺栓规格，现场安装时不需要额外打孔改位。

　　从结构细节来看，驱动端与风室的连接部位设置了密封定位台阶，既能够保证装配时的定位精度，也可以避免气流从连接缝隙泄漏，提升鼓风效率。叶轮与轴的连接采用键传动配合，能够稳定传递驱动扭矩，同时叶轮做了静平衡匹配设计，减少高速旋转时的径向跳动，降低运行噪音。设备的整体外形轮廓方正，没有外凸的易磕碰构件，在车间内布置时能够适应紧凑的安装空间，侧面预留的维护空间只需要满足端盖拆卸需求即可，不需要预留过大的检修操作面，适配生产线旁、设备夹层等空间受限的安装场景。

　　在实际选型适配时，这款结构的鼓风机可以根据不同的风压、风量需求，匹配对应功率的驱动单元，风室部分的核心结构不需要做大幅改动，具备较好的结构通用性，能够覆盖从小型工位冷却到中型系统送风的多档参数需求，结构件的加工工艺也适配常规的铸造、机加工流程，不需要特殊的加工设备，具备较好的量产落地可行性。
