手动杠杆式小型增压执行机构结构

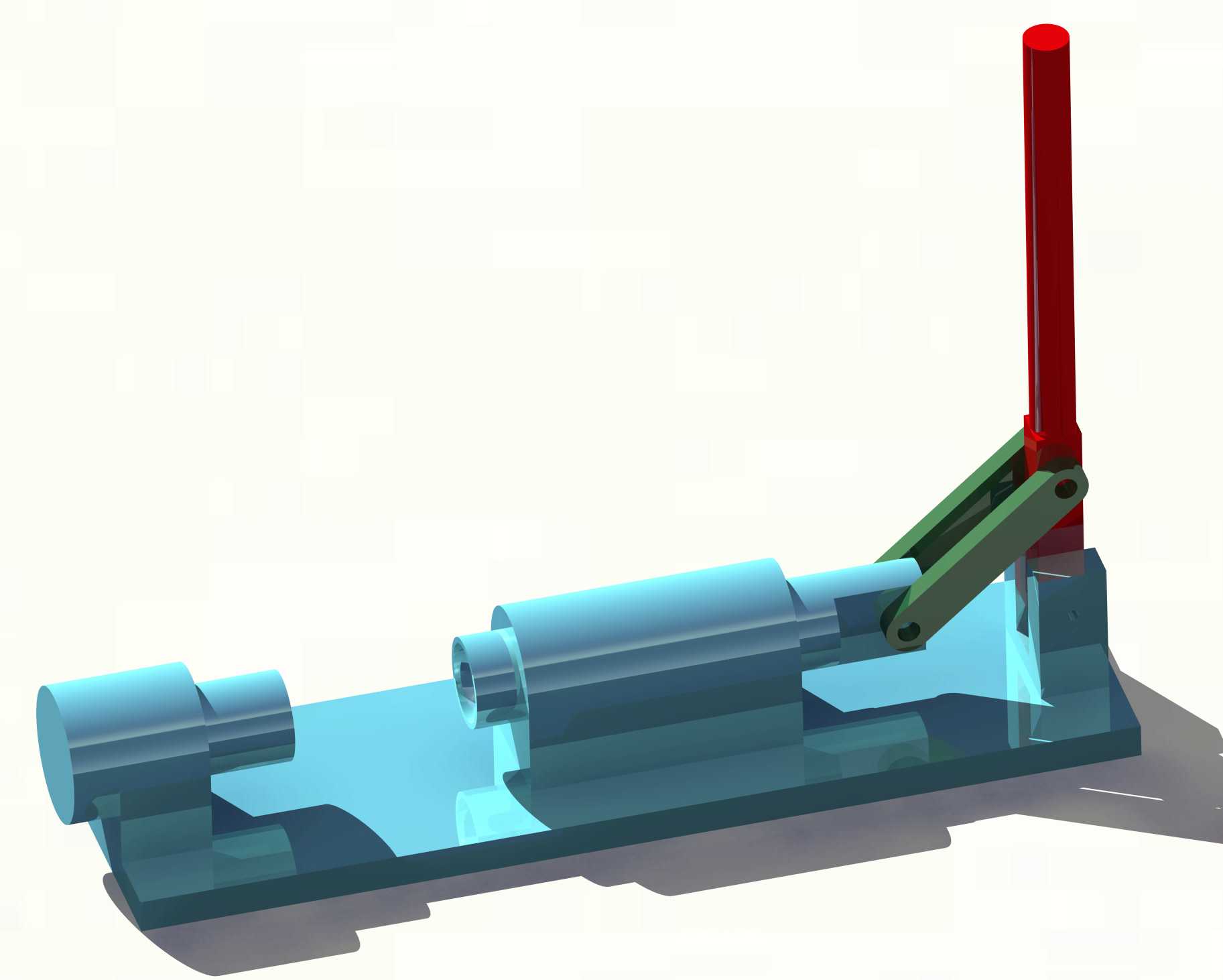

　　这套手动杠杆式增压执行结构，常被集成在小型工装夹具、台式压装工位、简易检测治具中，作为手动施力的力放大单元使用，尤其适合无气动、电动动力源的零散加工工位，或是需要操作人员手动控制压装行程、实时感知压装反馈的装配场景。从结构布局来看，卧式布置的缸体组件固定在一体化铣削成型的安装底板上，底板预留的沉头安装孔可直接适配T型槽工作台或定制工装基板，安装边界控制在极小范围内，不需要额外预留大尺寸操作空间，单人工位即可完成整套机构的部署。设计时采用了二级杠杆增力思路，操作人员扳动垂直布置的红色操作手柄时，铰接的双片式连杆会将手柄的输入力传递到卧式缸体的推杆端，通过杠杆力矩差实现力的放大，相比直接按压的直动结构，

　　同等输入力下输出端的压装力可提升数倍，同时双连杆的铰接结构自带行程死点，当手柄扳动到极限位置时，连杆与推杆处于共线位置，可实现无额外锁止的位置保持，避免压装过程中出现回弹松脱的问题。结构的运动副全部采用销轴铰接，铰接位置预留了润滑脂注油空间，日常维护仅需定期补充润滑脂即可保证运动顺畅，没有复杂的密封件或易损易耗件，在多粉尘、少维护的车间环境下也能长期稳定运行。缸体部分采用阶梯式轴段设计，既可以作为力传递的导向结构，也可根据实际工位需求在输出端加装压头、夹爪、定位销等不同功能端头，适配压装销钉、压紧工件、弯折薄金属片、简易铆接等不同的工序需求。操作手柄的长度经过力矩匹配设计，操作人员单手握持即可完成全行程扳动，不需要借助加力杆，

　　手柄表面的圆柱结构可适配防滑橡胶套，降低长时间操作的手部疲劳感。整套结构的所有零部件都采用常见的金属切削加工工艺即可制作，没有特殊的异形曲面或高精度配合要求，普通铣床、钻床就能完成全部零件加工，加工成本低，维修替换方便，非常适合小型加工厂、维修车间、教学实训场景下的自制工装使用。安装底板的平面度要求控制在常规机械加工公差范围内，不需要高精度磨削，即可保证缸体与连杆机构的运动同轴度，避免运动过程中出现卡滞、偏磨的问题。
