圆形铝制VGA散热鳍片结构设计

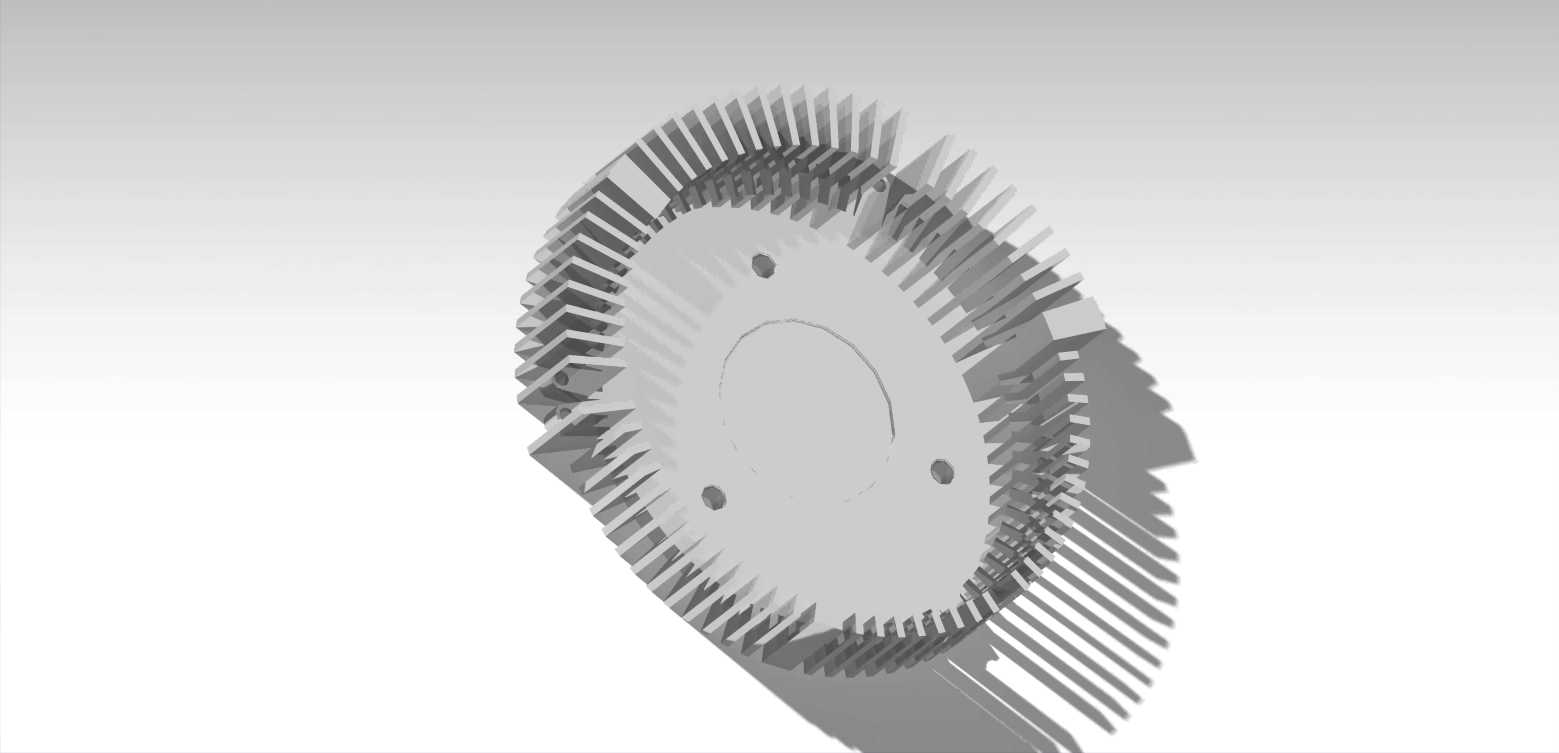

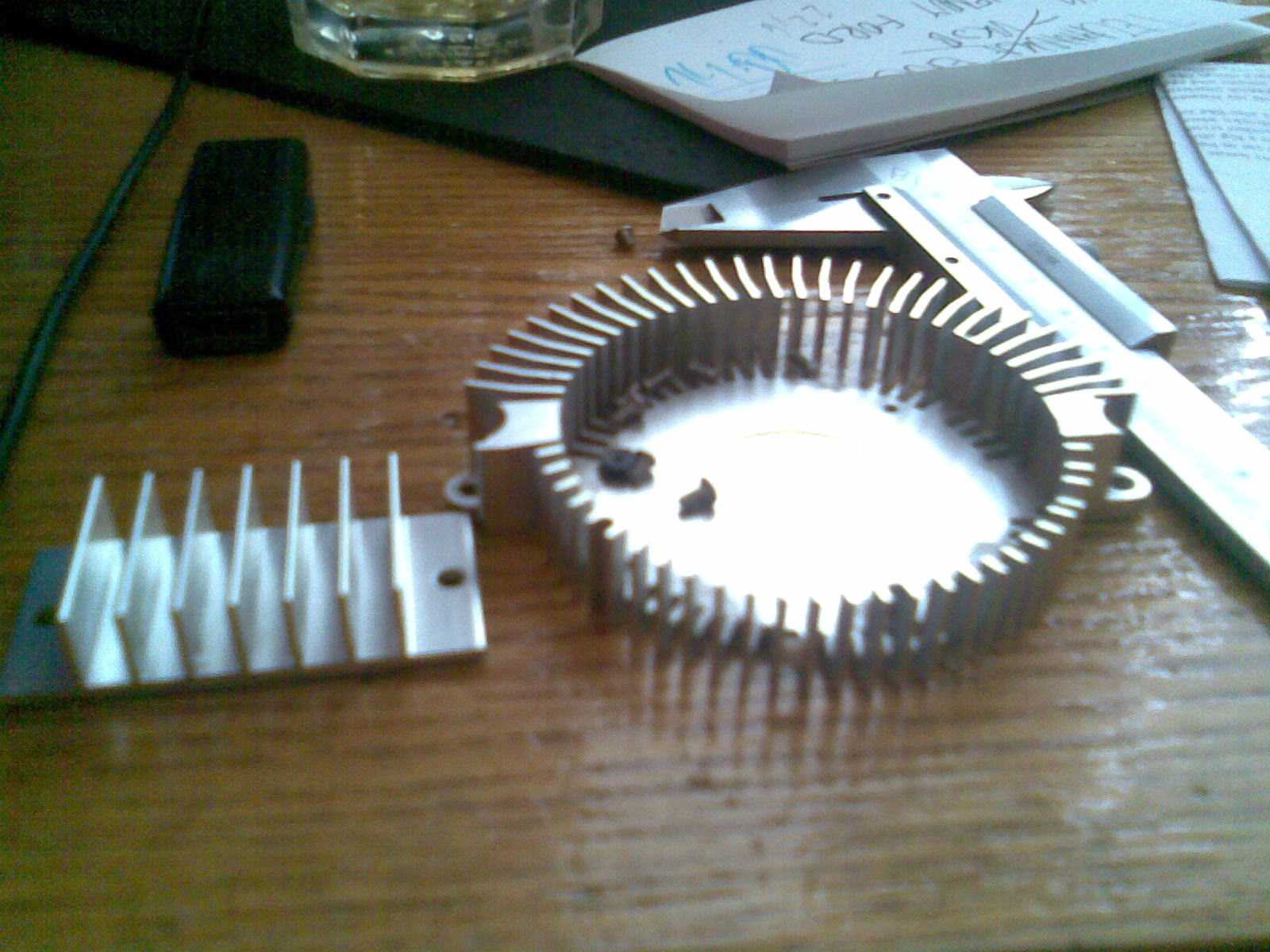

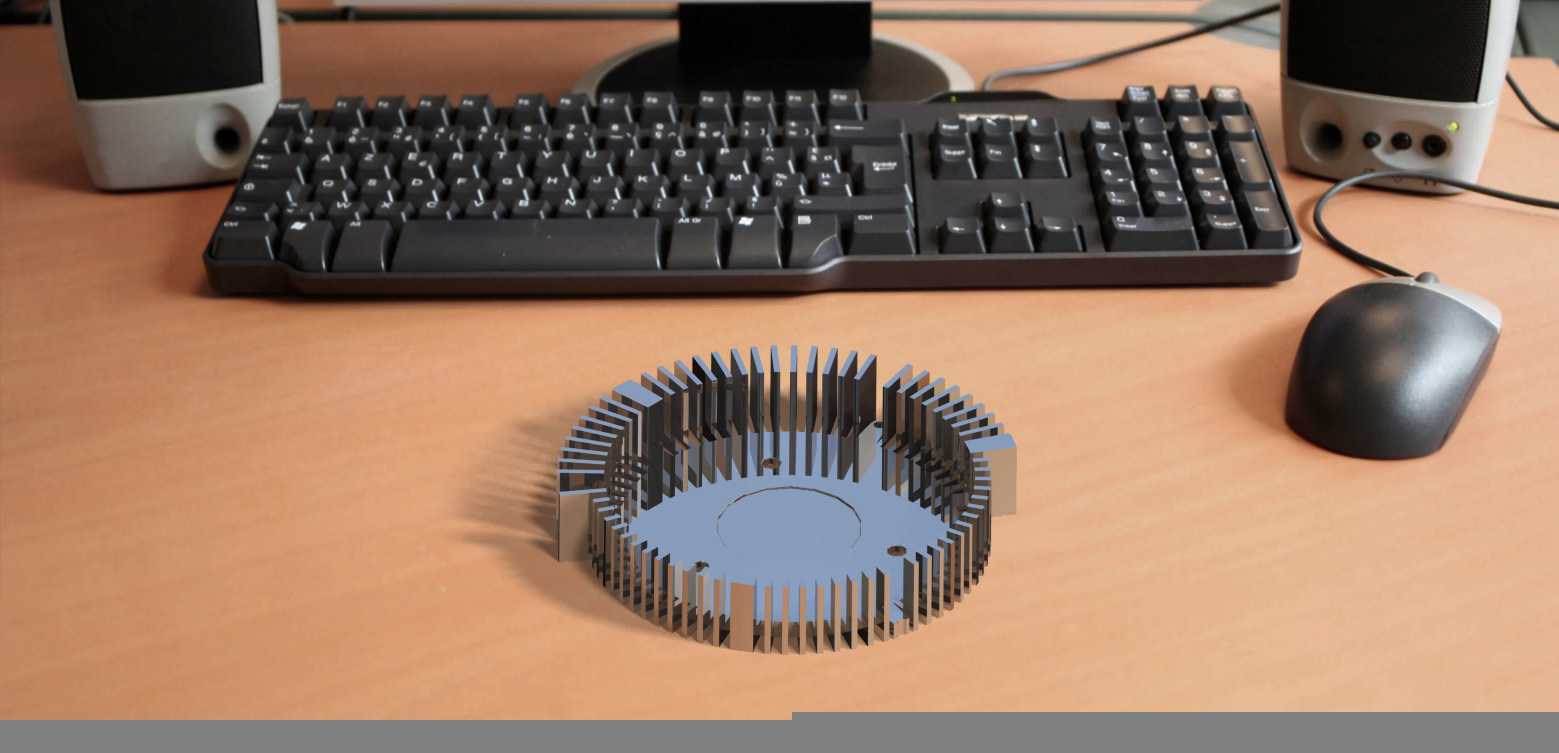

　　这类圆形铝制散热结构主要适配板载VGA显示芯片、小型工控板显示模块的被动散热场景，在无强制风冷的嵌入式工控设备、老旧台式机板载显卡、工业触控一体机内部，这类结构不需要额外供电即可完成热量传导，避免风扇积灰、轴承损耗带来的运维问题，适配长期不间断运行的工业现场使用需求。从结构设计来看，整体采用圆形基座搭配周向均匀分布的直立鳍片布局，中心圆形平面为核心接触区，对应显示芯片的核心发热面，接触区预留的沉孔用于安装固定卡扣或者导热胶垫定位，避免安装时偏移导致接触热阻升高。鳍片采用等间距放射状排布，每片鳍片的厚度控制在适合铝挤工艺的范围内，既保证足够的散热面积，又不会因为鳍片过密导致空气流通受阻，周向的鳍片高度保持一致，顶部形成平整的环形面，

　　部分鳍片上预留的缺口是为了避让板卡周边的电容、电感元件，避免安装时与板载其他元器件产生干涉。设计过程中首先要匹配对应芯片的安装孔位间距，基座的直径不能超过芯片周边元件的安全距离，通常这类小型VGA散热件的基座直径控制在40-60mm区间，整体高度不超过20mm，适配机箱内部狭窄的安装空间，不会遮挡周边的内存插槽、扩展卡接口。基座与鳍片采用一体铝挤成型结构，不需要额外的铆接或者焊接工序，材料选用6063铝合金，导热系数满足常规显示芯片的热耗散需求，表面做本色阳极氧化处理，在提升表面辐射散热效率的同时，避免铝基材长期使用出现氧化锈蚀的问题。鳍片的排布角度经过热流仿真优化，相邻鳍片之间的流道没有封闭区域，

　　依靠冷热空气的自然密度差即可形成顺畅的对流通道，热量从芯片核心传导到铝基座后，快速分散到每一片直立鳍片上，通过鳍片表面与空气的接触完成热交换，不需要额外的风道引导就能把核心温度控制在稳定工作区间。安装边界上，基座底部的平整度控制在较高精度范围内，配合0.5-1mm厚度的导热硅胶片使用时，可以填充芯片表面的微观不平整，降低接触界面的热阻，周边预留的固定位可以适配塑料卡扣、金属弹片两种常见的板卡散热固定方式，不需要在PCB板上额外钻孔，兼容多数标准VGA板卡的安装规范。这类结构在设计时还要兼顾生产工艺的可行性，铝挤模具的出料方向与鳍片延伸方向保持一致，避免出现侧向倒扣结构，减少后续机加工的工序量，鳍片的边缘做小倒角处理，

　　避免生产装配过程中划伤操作人员，也不会割破周边的线材绝缘层。实际使用中，这类被动散热结构没有运动部件，不会产生振动和噪音，适合对噪音控制有要求的办公设备、医疗检测设备内置显示模块使用，在环境温度不超过40摄氏度的工况下，可以满足15W以内热功耗芯片的散热需求，长期运行的可靠性远高于带风扇的主动散热方案。
