铝制梳齿型散热基座结构设计

　　这款铝制梳齿型散热结构，是制冷、功率电子、小型冷冻设备热管理系统中常用的被动散热构件，核心作用是通过增大与空气的接触面积，将发热元件传导过来的热量快速散逸到周边环境中，维持设备工作温度在合理区间，避免因温度过高导致元件性能衰减、寿命缩短甚至故障停机。

　　从实际应用场景来看，这类散热件常被用在小型冷冻机组的功率模块散热、工控板卡散热、半导体制冷组件的热端散热等位置，适配自然对流散热的工况，不需要额外搭配风扇即可满足散热需求，能有效降低设备整体的运行噪音与故障率，减少后期维护的工作量。

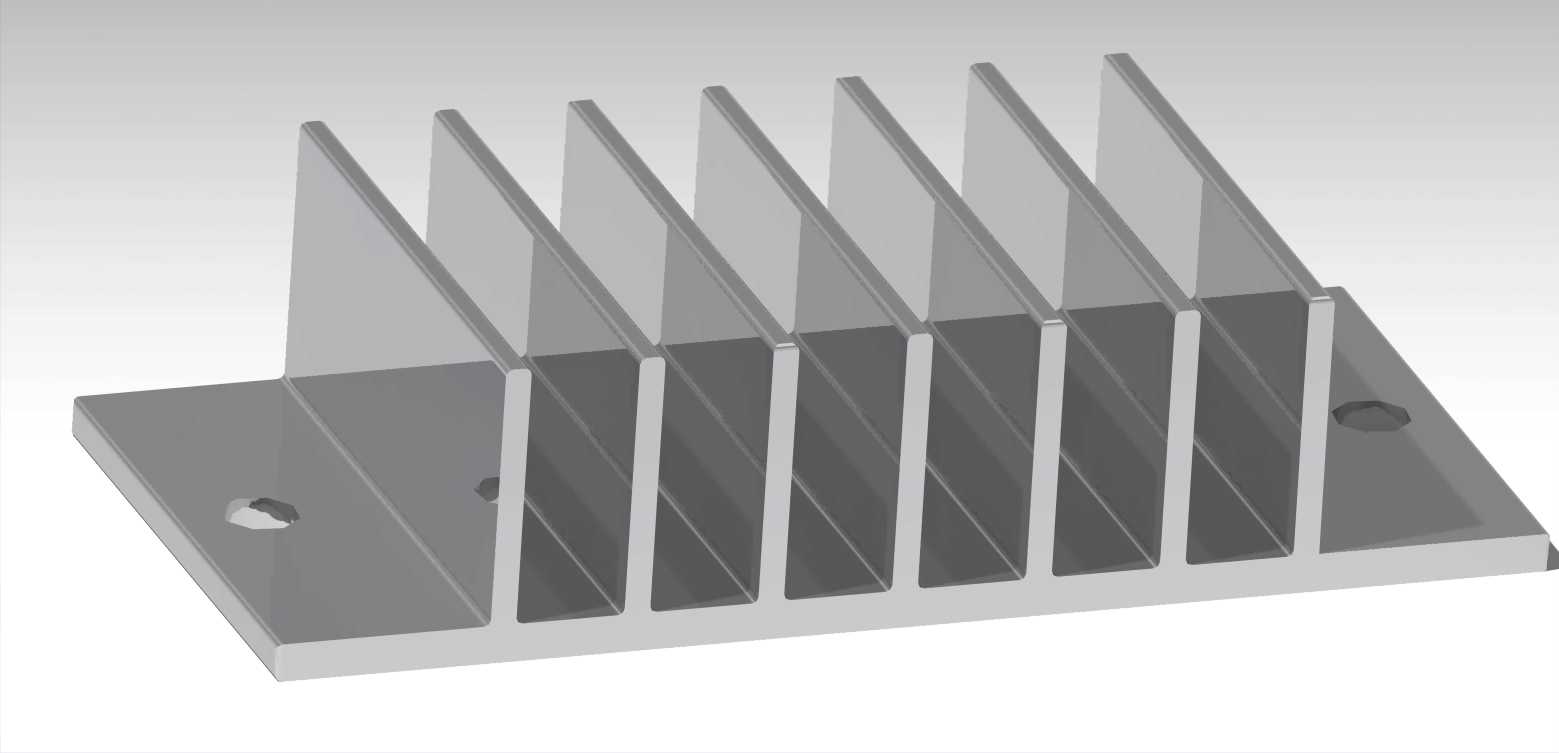

　　结构设计上，整体采用一体化铝制基材加工，底部为平整的安装基座，基座上预留两个对称的安装孔位，可通过螺栓直接将散热件锁紧固定在发热元件的安装面上，安装时配合导热硅脂填充接触面间隙，能有效降低接触热阻，提升热量传导效率。基座上方垂直排布等间距的梳齿状散热鳍片，鳍片厚度均匀，间距经过合理核算，既保证了足够的散热接触面积，又不会因为鳍片间距过小导致空气流通受阻，在自然对流条件下，空气可以顺着鳍片间的通道顺畅流动，持续带走鳍片表面的热量。

　　设计过程中需要重点考量几个边界条件：首先是安装基座的平面度，直接影响与发热面的贴合效果，加工时需要保证基座底面的平面公差控制在合理范围，避免出现翘曲导致接触不良；其次是鳍片的高度与厚度比例，铝材质的导热系数优异，但如果鳍片过高过薄，会导致鳍片末端温度过低，散热效率边际递减，同时还会降低整体结构强度，容易在安装或者运输过程中出现鳍片弯折变形；另外安装孔的位置需要匹配对应发热元件的安装孔距，孔位周边预留足够的螺栓锁紧空间，避免安装时工具与鳍片发生干涉。

　　这类散热结构的外形尺寸属于紧凑型设计，不会占用过多设备内部空间，安装边界清晰，在做设备整体布局时，可以直接根据基座的长宽尺寸预留安装位，鳍片上方需要预留足够的空气流通空间，不要被其他结构件遮挡鳍片的通风通道，否则会直接影响散热效果。相比拼接式的散热结构，一体化加工的铝制散热件不存在接触热阻，整体导热效率更高，结构强度也更优异，适合在有一定振动的设备工况下长期使用，不会出现鳍片脱落、松动的问题。
