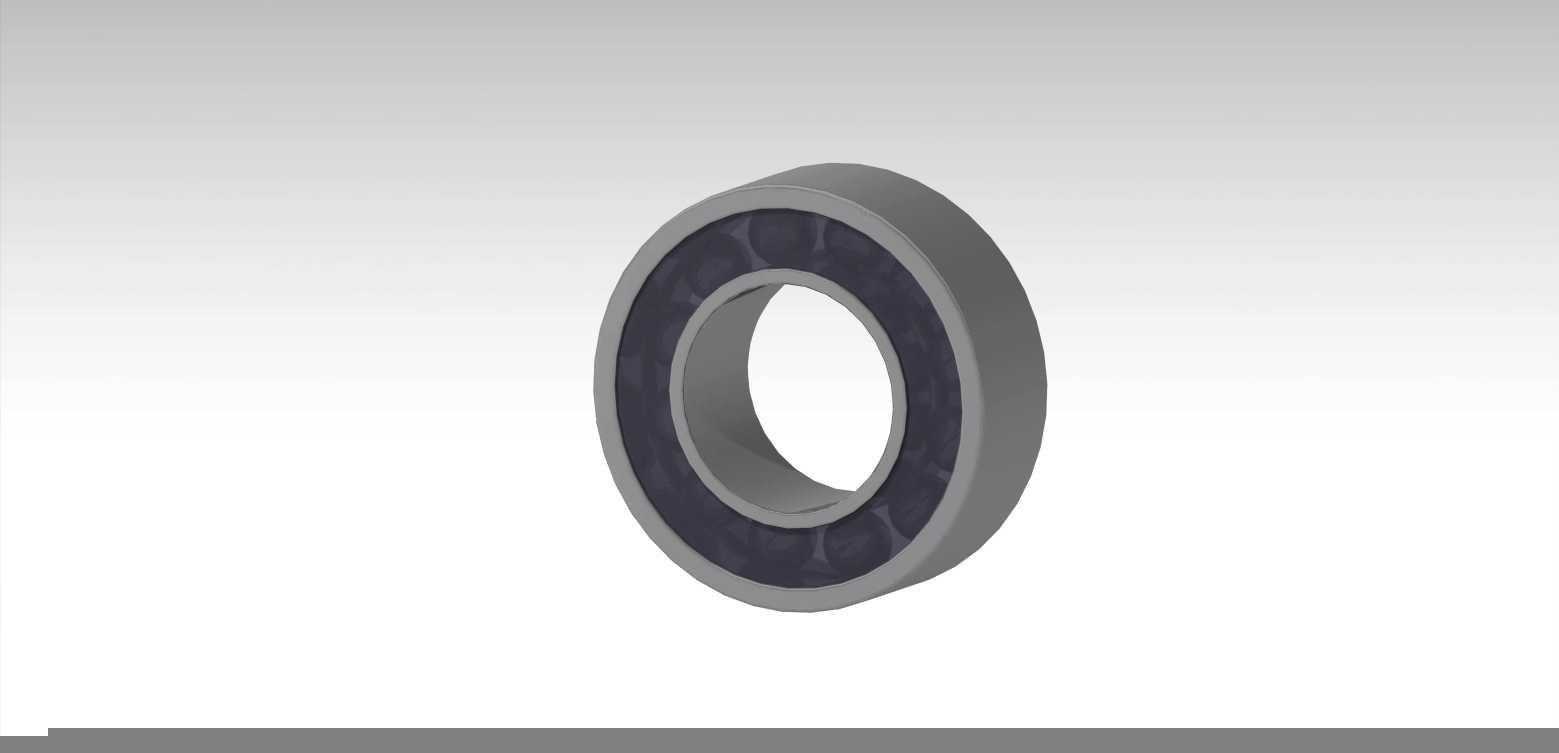

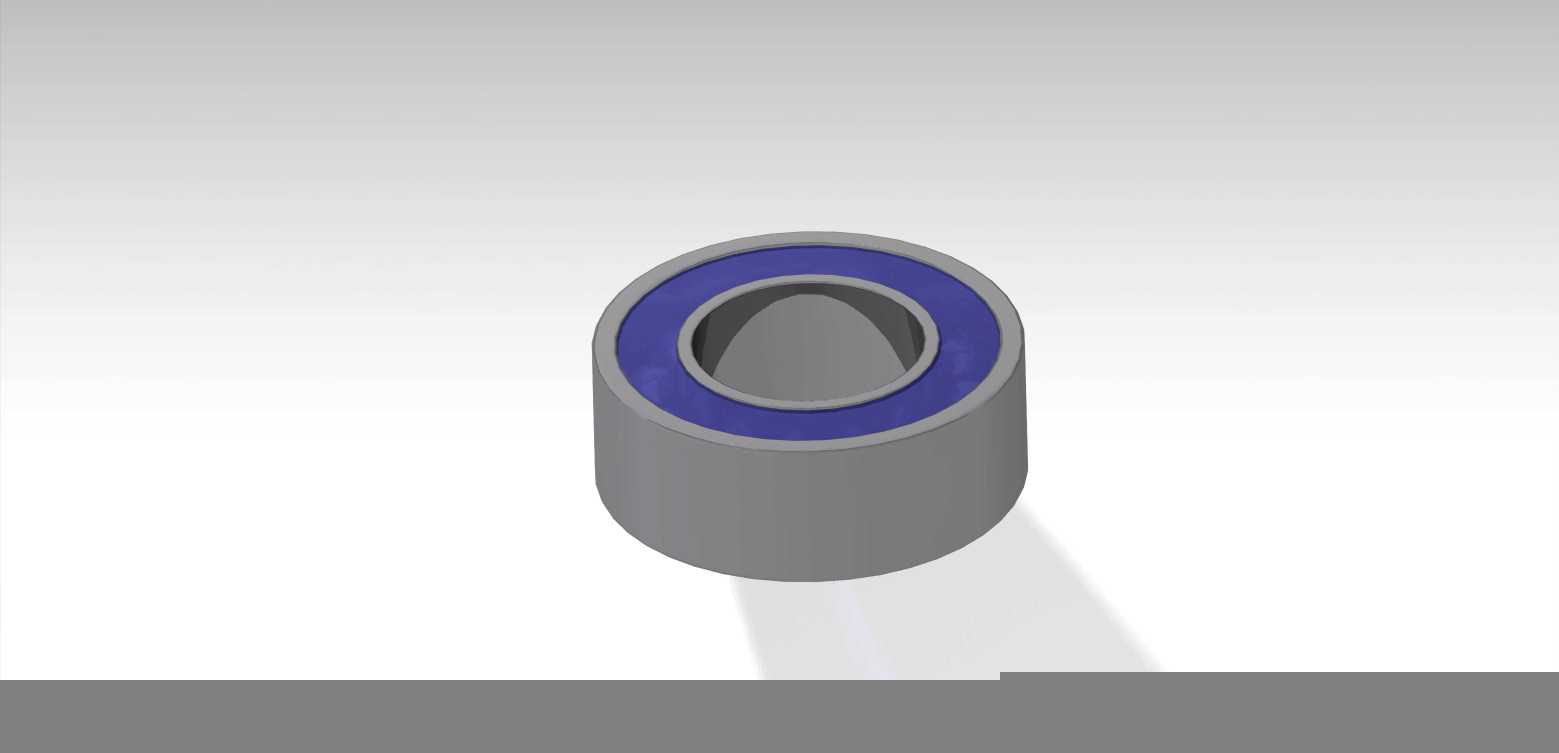

密封型深沟球滚动轴承三维结构

　　作为旋转传动系统里最基础的支撑类零件，这类带双侧密封结构的深沟球轴承，几乎覆盖了从小型家电传动模组、中小型电机输出端、输送机托辊支撑到普通机床进给轴、农用机械传动节点等绝大多数中低载荷旋转工况的使用需求。它的核心作用是承接旋转轴系的径向载荷，同时可承受一定比例的双向轴向载荷，通过内圈、外圈之间滚动体的滚动摩擦替代轴与安装座之间的直接滑动摩擦，大幅降低传动过程中的动力损耗与零件磨损速率。

　　从结构设计逻辑来看，该轴承采用单排钢球作为滚动体，内圈外侧、外圈内侧加工有与钢球曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，既保证钢球滚动过程中的接触应力处于合理区间，也能预留微小的调心余量，抵消安装过程中轴与轴承座轻微的同轴度偏差。两侧的接触式密封件采用内嵌式安装结构，密封唇口与内圈密封槽紧密贴合，既可以阻挡外部环境中的粉尘、水汽、切削碎屑进入轴承内部滚道区域，避免滚动体与滚道出现磨粒磨损，也能防止轴承内部填充的润滑脂在运转过程中泄漏，延长轴承的维护周期，在粉尘较多的输送设备、户外作业的农用机械场景中，这种密封结构的实用性远高于开式轴承。

　　在安装边界与尺寸配合层面，这类轴承的内圈与轴采用基孔制过渡配合，安装时需通过铜棒敲击内圈端面完成装配，禁止直接敲击外圈或滚动体，避免滚道出现压痕影响运转精度；外圈与轴承座孔采用基轴制间隙配合，方便装配过程中的微调，同时预留热胀冷缩的空间，避免长时间运转温升后出现外圈抱死的问题。轴承的轴向定位通常采用轴用弹性挡圈与孔用弹性挡圈配合的方式，限制内圈与外圈的轴向窜动量，窜动量控制在0.02mm到0.05mm区间，既保证轴系运转过程中不会出现轴向窜动异响，也不会因定位过紧导致运转阻力增大。

　　建模过程中需要重点关注几个细节：一是滚道的曲率中心偏移量，这个参数直接决定了钢球与滚道的接触角，影响轴承的轴向承载能力；二是密封件的唇口角度，常规接触式密封的唇口与内圈密封面的接触角度控制在15度到25度之间，既保证密封效果，也不会因接触压力过大导致密封件过快磨损；三是保持架的兜孔间隙，兜孔与钢球之间的间隙需要控制在钢球直径的千分之三到千分之五，间隙过大会导致钢球运转过程中出现晃动，间隙过小则会出现卡滞，影响轴承的高速运转性能。实际选型过程中，需要根据轴系的额定载荷、最高转速、工作环境温度来匹配对应的钢球数量、密封材质与润滑脂类型，比如高温工况下需要采用氟橡胶密封件搭配高温润滑脂，高速工况则需要采用酚醛层压布材保持架替代普通钢制保持架，降低运转过程中的振动与噪声。
