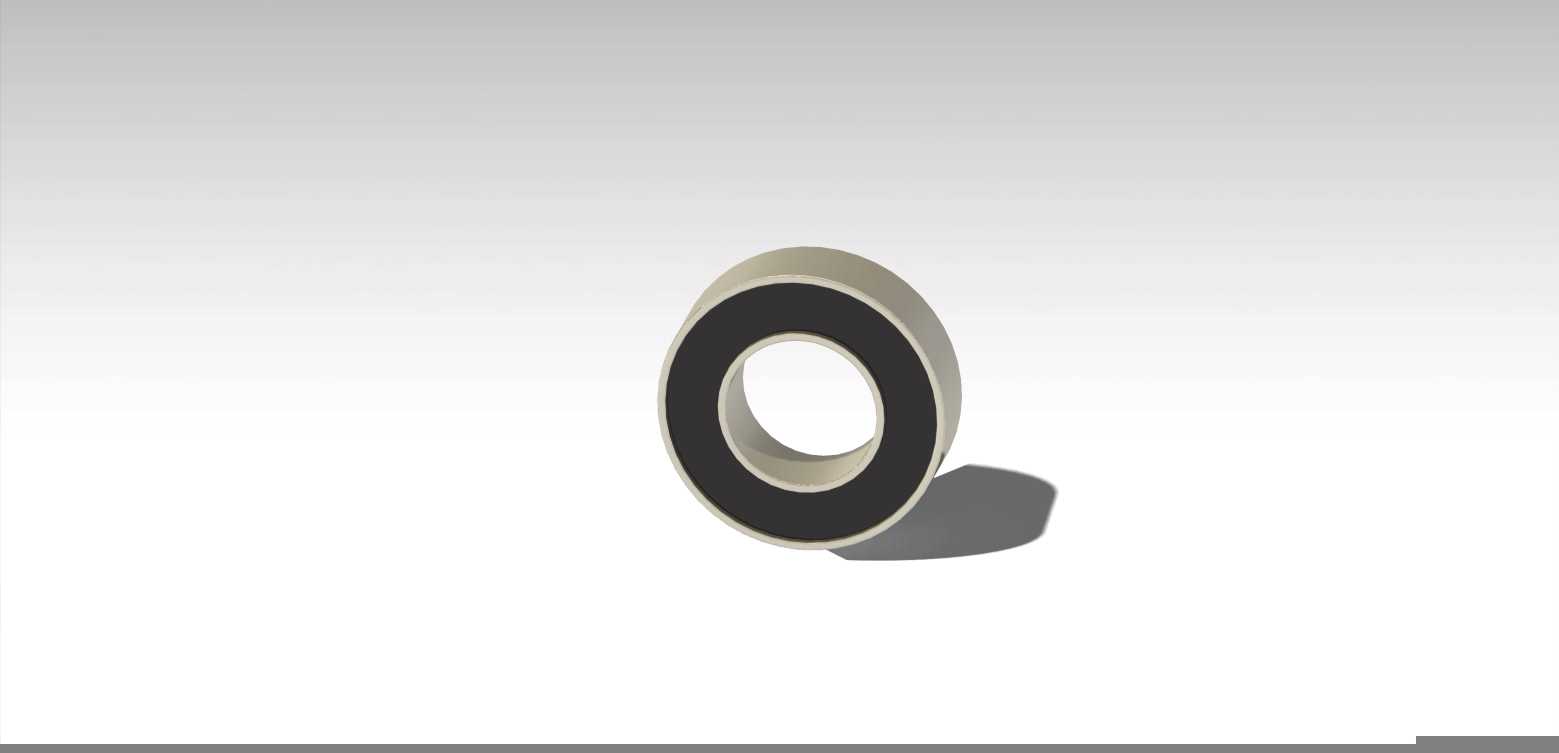

带密封结构深沟球轴承三维结构设计

　　日常做设备结构设计时，这类带接触式密封的深沟球轴承是选型清单里的高频件，从普通的皮带输送机托辊、小型电机输出端，到机床的辅助进给轴、轻工包装设备的导辊工位，几乎所有需要低摩擦回转支撑的中低载荷场景都能见到它的身影。不同于开式轴承需要额外搭配防尘盖、密封件的安装空间要求，这款集成式密封轴承在设计之初就把密封唇与外圈密封槽的配合公差做了统一考量，建模时需要重点把控内圈密封槽的倒角尺寸，避免装配时刮伤橡胶密封唇导致润滑脂泄漏。从结构特性来看，这款轴承的内圈与外圈采用标准深沟滚道设计，滚动体为均匀排布的钢球，保持架采用浪形冲压结构，建模时要注意保持架兜孔与钢球的间隙控制在合理范围，既不能间隙过大导致钢球运转时窜动产生异响，

　　也不能间隙过小出现卡滞，影响回转灵活性。两侧的黑色橡胶密封件采用丁腈橡胶材质建模，密封唇口与内圈的接触压力经过合理设定，既能阻挡外部的粉尘、切削液进入轴承内部滚道，也能避免内部填充的锂基润滑脂在运转过程中甩出，适配多数有轻度防尘防污要求的工业场景。做安装边界校核时，要注意轴承外圈与安装座孔的配合采用基轴制过渡配合，内圈与转轴的配合根据载荷特性选择过盈量，通常轻载传动场景下内圈与轴的过盈量控制在几丝到十几丝区间，避免过盈量过大导致轴承径向游隙被挤压消失，出现运转卡滞、温升过高的问题。建模过程中对滚道的曲率半径做了还原，滚道曲率略大于钢球半径，保证钢球与滚道的接触应力分布均匀，延长轴承的实际使用寿命。

　　密封件的建模特意还原了唇口的薄壁结构，在做装配仿真时可以直观看到密封唇与内圈挡边的贴合状态，方便设计人员提前判断安装时是否需要额外加装挡圈、调整轴肩高度，避免轴肩过高摩擦密封件外侧，或是轴肩过低导致内圈定位失效。这类轴承的额定动载荷、静载荷参数匹配常规中小功率传动场景，最高允许转速能满足多数工业设备的日常运转需求，不需要额外设计复杂的润滑回路，出厂预填的润滑脂可以支撑较长时间的免维护运转，非常适合用在维护空间有限、不方便定期补脂的设备工位上。做三维建模时还特意还原了轴承的倒角细节，内圈、外圈的装配引导倒角尺寸符合通用安装要求，方便装配时快速导入轴与座孔，避免尖锐边角刮伤配合面的镀层或是密封件。
