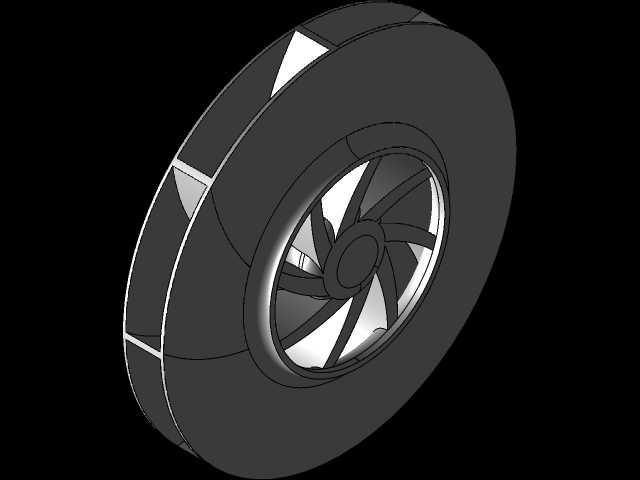

离心式流体输送用闭式叶轮结构设计

　　该叶轮为离心式流体输送设备的核心过流转动部件，主要适配中低压工况下的风机、水泵类流体输送场景，在暖通通风、给排水、工业废气输送、低压流体循环系统中承担能量转换的核心作用，工作时通过高速旋转将输入的轴功转化为流体的压力能与动能，实现流体的定向增压输送。从结构设计来看，该叶轮采用闭式轮盘结构，包含前盖板、后盖板与中间扭曲叶片三部分，叶片采用后向式扭曲叶型，这种叶型设计能够在宽流量工况区间内保持较高的运行效率，同时降低流体在叶道内的脱流损失，减少运行过程中的气动噪声与振动幅值。设计过程中优先考虑了叶道的通流截面渐变特性，从叶轮进口到出口的流道截面按照流体运动轨迹做平滑过渡，避免截面突变造成的局部涡流损失，进口端叶片做了圆角修型处理，

　　能够降低流体进入叶道时的冲击损失，适配不同入口攻角下的来流条件。安装边界方面，叶轮中心设置标准轴孔与键槽定位结构，轴孔与后盖板的同轴度公差控制在IT7级以内，保证高速旋转时的动平衡精度，轮盘的轴向安装尺寸与径向最大外径做了严格的边界约束，能够直接适配同机号的标准蜗壳结构，不需要额外做安装位的适配修改。叶片与前后盖板的连接采用整周融合结构，避免焊接连接带来的应力集中问题，同时提升轮体整体结构强度，能够承受连续高速旋转下的离心载荷与流体脉动载荷，轮盘后端面设置有密封位配合台阶，可与设备腔体的密封件配合形成流体密封腔，减少高压侧流体向低压侧的内泄漏，提升设备整体容积效率。实际应用中，该叶轮结构可适配钢制焊接成型或者铸造一体成型工艺，不同工艺下的壁厚预留量在建模阶段已经做了对应考虑，叶片的型线曲率经过多次流场仿真迭代修正，在额定工况点的流动分离区域控制在叶道出口5%的范围内，能够保证设备在额定流量下长期稳定运行，不会出现局部冲刷磨损过快的问题。
