铝合金门窗型材截面结构三维设计

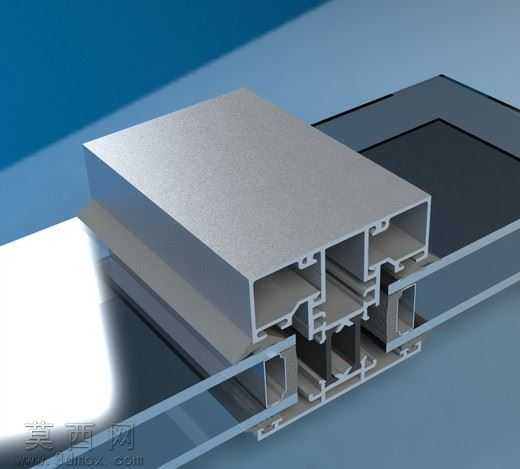

本作品为铝合金门窗配套的型材截面结构三维设计，建模过程以实际门窗型材的装配需求为核心逻辑展开。前期先将二维型材截面轮廓进行精准转换导入，依托三维建模软件的草图环境对截面线条进行规整校准，逐一核对每一处卡槽、腔体、搭接边的尺寸公差，确保各部分轮廓完全匹配门窗密封、五金安装、玻璃嵌装的实际功能要求。完成截面草图的全约束定义后，通过拉伸特征生成型材的基础实体，过程中严格控制拉伸方向的垂直度，避免型材实体出现扭曲变形的问题。针对型材上多组错落的腔体结构，建模时采用分步切除的方式构建内部空腔，既还原了铝型材减重同时保障结构强度的设计特点，也精准复刻了不同腔体分别用于穿装密封胶条、固定五金件、排布保温填充层的功能分区。材质设置上选用哑光银灰色铝合金材质，调整材质的反射粗糙度参数，还原工业铝型材经阳极氧化处理后的细腻金属质感，同时对型材的棱边位置添加微小的圆角特征，模拟实际铝型材挤出生产后的边缘钝化效果，避免模型棱角过于锐利脱离生产实际。结构设计上重点还原了型材之间的搭接配合关系，清晰展示了框料与扇料对接时的咬合结构、玻璃安装槽的深度尺寸、密封胶条的嵌装卡位，每一处卡扣结构的尺寸都经过反复校验，确保虚拟装配时各部件能够精准对位，无干涉错位问题。渲染阶段采用柔和的侧方打光方案，通过光线的明暗层次凸显型材截面的错落结构，让内部腔体、搭接卡位的细节能够清晰呈现，既直观展示了铝型材的截面构造逻辑，也为门窗结构设计、型材开模校验提供了直观的三维参考，可用于门窗方案展示、型材结构验证、装配工艺讲解等多个场景。
